桌面式三轴数控加工设备结构设计

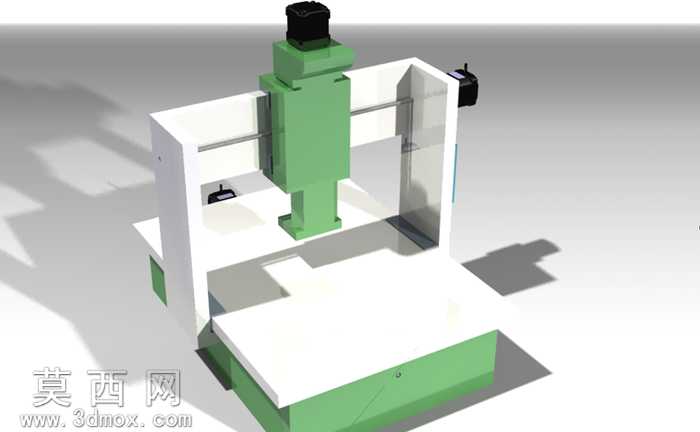

本作品为桌面式三轴数控加工设备的三维设计方案，整体采用龙门式框架布局，在三维建模过程中严格遵循小型数控加工设备的结构合理性与装配精度要求，对各功能部件进行了1:1比例的参数化建模。建模阶段首先搭建整体承载框架，左右两侧立式支撑臂与底部基座采用一体化的刚性结构设计，搭配横向布置的X向运动横梁，形成稳定的龙门承载体系，有效降低加工过程中的结构形变。Z向主轴滑座采用嵌套式导轨安装结构，可沿横梁实现X向水平移动，主轴安装座沿滑座实现Z向垂直进给，底部加工工作台沿Y向实现前后进给，三个运动轴的传动结构均预留了标准丝杠、导轨的安装位，同时对各运动部件的行程限位、防撞间隙做了精准的尺寸校核，确保各轴运动过程无干涉。材质渲染阶段，对设备不同功能部件做了差异化的材质表现：机身承载结构采用哑光工业绿与奶白色的机床专用涂装材质，还原真实小型数控设备的外观质感；运动导轨、丝杠部件采用抛光金属材质，突出金属加工件的精密质感；主轴电机外壳采用磨砂黑工程塑料材质，操作按钮、接线端口等细节部件分别对应工程塑料、金属接线端子等真实材质，搭配场景内的柔和漫反射光照与软阴影渲染，清晰呈现设备的整体结构与部件层次。设计思路上围绕桌面级小型加工场景的使用需求，在保证三轴运动行程满足小型零件加工的前提下，尽可能压缩设备整体占地面积，将电气安装位集成在机身基座内部，外置操作部件布置在设备侧方便于操作的位置，整体结构兼顾了装配工艺性与日常维护的便捷性，各部件的连接孔位、安装基准均按照通用机械加工标准设计，可直接用于后续的实物加工制作与装配验证，完整还原了桌面三轴数控设备从框架搭建、运动部件布局到细节功能设计的全流程结构逻辑。
