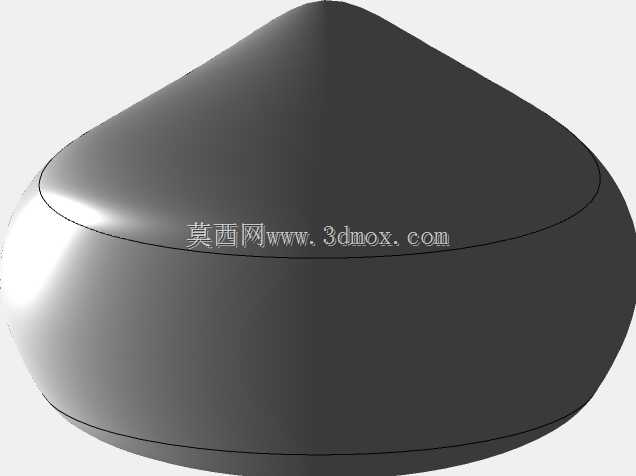

曲面流线型闭合壳体结构三维数模

　　该曲面壳体结构的设计，最初是面向手持通讯终端的外置防护配件开发需求，在实际工程落地中，这类曲面闭合结构也可拓展应用在小型便携传感终端、户外随身信号中继模块的外壳设计场景中，核心作用是为内部的电路板、信号收发组件、供电模块提供密闭的防护空间，同时通过曲面流线型的外形降低手持握持时的硌手感，也能减少户外使用时风阻、杂物挂蹭对设备的影响。从结构功能特性来看，整个壳体采用单曲面连续过渡的造型，底部为平整的环形安装面，可直接与设备的底盖通过卡扣或者超声焊接实现闭合，顶部的收尖曲面并非单纯的造型装饰，在实际使用中可以避免设备放置时顶部平面积水积灰，同时曲面的连续曲率设计也能提升壳体整体的抗冲击性能，当设备从1.

　　2米左右的日常使用高度跌落至硬质地面时，曲面可以将冲击力沿壳体切线方向分散，避免局部应力集中导致的壳体开裂。设计思路上，整个壳体采用曲面建模逻辑构建，没有生硬的棱角转折，所有曲面之间均实现G2连续过渡，在建模过程中优先保证外表面的顺滑度，再通过等距偏移的方式生成壳体的壁厚，壁厚取值参考常规便携通讯设备外壳的通用标准，既保证足够的结构强度，也不会过度增加设备整体重量。外形尺寸方面，壳体底部的最大直径适配常规手持设备的握持周长，成年人单手握持时手指可自然环绕壳体底部，顶部收尖位置的曲率经过反复调整，不会出现过于尖锐的边角导致使用时划伤手部，安装边界上，底部环形安装面预留了均匀的卡扣安装位，同时在环形面内侧预留了密封胶圈的安装槽，

　　可实现IP65级别的防尘防水密封，满足户外使用的防护要求。在实际结构验证阶段，这类曲面壳体的拔模角度经过优化，所有外表面的拔模方向统一指向底部安装面，无需复杂的侧抽芯结构即可实现注塑量产，曲面的壁厚均匀性经过曲率分析校验，不存在局部壁厚过厚导致的注塑缩痕问题，也没有壁厚突变导致的应力集中区域。壳体的内表面预留了多个定位柱的安装位，可直接固定内部的PCB板与电池组件，不需要额外添加内部支撑结构，充分利用壳体内部的弧形空间，在有限的外形尺寸下最大化内部可用容积，提升设备的电池容量与组件排布灵活性。这类曲面壳体的造型逻辑也可迁移到其他小型便携电子设备的外壳设计中，比如随身蓝牙音箱、户外定位信标等产品，通过调整曲面的曲率参数与底部直径，

　　即可适配不同的内部组件尺寸需求，不需要重新搭建整体的曲面框架，大幅提升同类型产品的设计迭代效率。在曲面建模过程中，需要重点关注顶部收尖位置的曲面收敛质量，避免出现曲面褶皱或者曲率突变，否则不仅会影响外观质感，还会导致该位置的结构强度下降，在跌落测试中容易出现开裂问题，同时底部与侧壁的过渡位置需要做小半径的圆角处理，既可以提升握持的舒适度，也能避免注塑过程中出现尖角缺胶的问题。
