克罗地亚马尔特锁扣式压紧工装结构

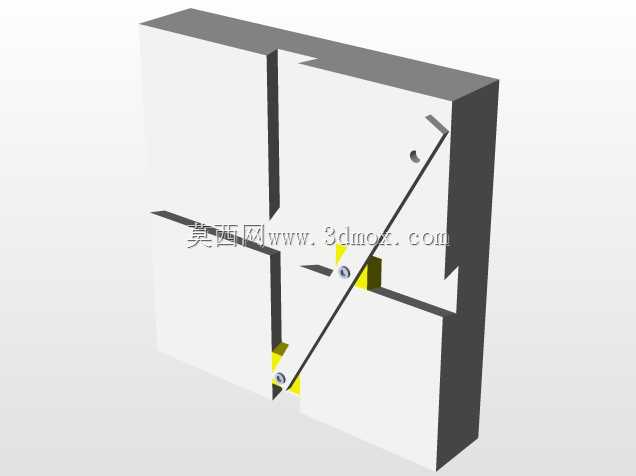

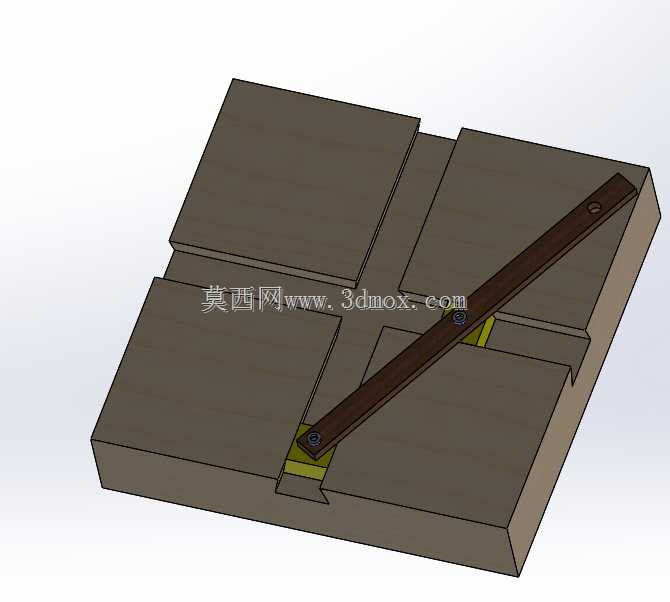

　　在小型零部件装配、精密零件定位装夹的生产场景中，这类横向压紧式锁扣结构的应用覆盖了从电子元器件压合、小型五金件定位到工装板快速锁紧的多个工位，区别于传统的螺栓压紧、肘夹压紧结构，该结构采用长条形压杆配合基座卡槽的锁紧逻辑，在需要频繁开合、快速取放工件的工位上，能大幅降低装夹辅助时间，提升单工位的作业流转效率。从结构功能来看，该组件主要由块状基座、横向压杆、端部锁紧件、基座定位凸台四个部分构成，基座上开设的十字交叉卡槽一方面为压杆提供了滑动导向的行程空间，另一方面卡槽两侧的凸台能够在压杆下压锁紧时提供均匀的支撑反力，避免压杆受力后出现偏摆翘起的问题，压杆端部的铰接锁紧头可以绕端部销轴小角度转动，当压杆沿卡槽滑动到锁紧位置时，

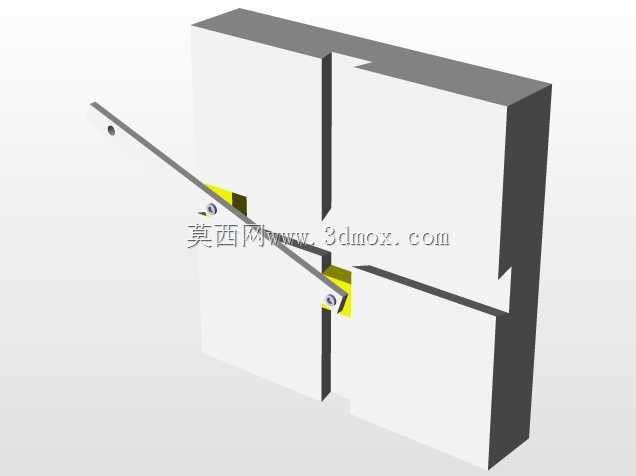

　　转动锁紧头卡入基座端部的限位槽内，即可通过压杆自身的刚性实现对卡槽上方放置工件的持续压紧，解锁时只需反向转动锁紧头脱离限位槽，将压杆沿横向滑出即可完全打开装夹空间，取放工件时无结构干涉。设计过程中首先考虑的是装夹行程的适配性，压杆的有效压紧长度覆盖了基座上方两个方形装夹位的全部宽度，单次锁紧即可同时完成两个工位的工件固定，适合小尺寸零件的批量装夹作业；压杆的截面尺寸经过受力校核，在提供足够压紧力的前提下控制了自身重量，手动操作时无需额外辅助工具即可完成锁紧与解锁动作，适配装配线员工的手动操作力度范围。基座的底部为平整安装面，可通过螺栓直接固定在工装台板或者流水线的载具板上，安装边界的孔位预留了足够的调整空间，

　　可根据实际工位的布局调整安装位置，基座的整体高度控制在较低范围，不会对周边的装配工具、检测探头造成运动干涉，压杆处于完全打开状态时，其伸出基座的长度不会超出载具的通行宽度，适配流水线载具的流转尺寸要求。从实际使用的工况适配来看，该结构的锁紧力稳定，没有复杂的弹性元件，长期使用不会出现弹簧疲劳导致的压紧力衰减问题，所有配合面均为刚性接触，在有一定振动的装配工位上也不会出现松脱的情况，日常维护只需定期清理卡槽内的加工碎屑即可，无需频繁更换易损件。结构的所有棱角位置都做了小倒角处理，手动操作时不会出现划伤风险，压杆表面的粗糙度控制在合理范围，滑动过程中无卡滞感，端部的锁紧头与限位槽的配合间隙经过优化，锁紧后压杆的上下窜动量控制在0.1mm以内，能够满足普通精密零件装夹的定位精度要求，若用于更高精度的装夹场景，也可在压杆的压紧面粘贴聚氨酯垫片，既可以避免压伤工件表面，也能通过垫片的微量变形补偿工件的厚度公差，进一步提升装夹的适配性。
