通讯设备内置加强筋塑料支撑结构件

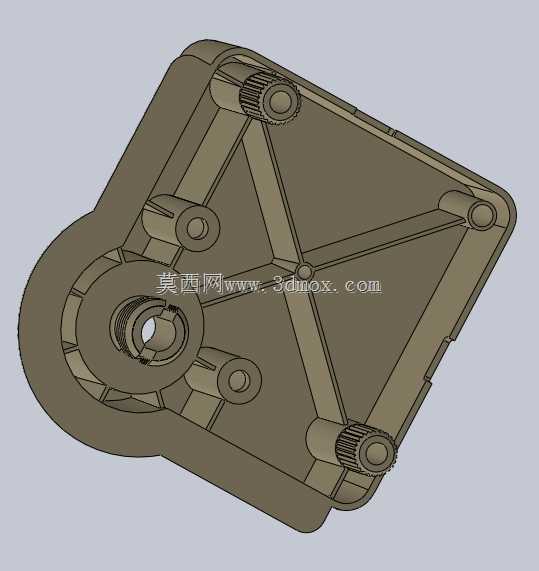

　　这款塑料结构件主要应用于手持通讯终端的内部腔体，作为核心承载支撑部件使用，日常工况下需要承接主板固定、传动组件定位以及外部冲击载荷分散的多重作用，在手持设备跌落、挤压的场景中，能够将局部集中应力快速传导至整个壳体框架，避免内部精密电子元器件受外力冲击出现脱焊、移位的问题。从结构设计逻辑来看，整体采用不规则多边形的轮廓适配终端内部的异形腔体空间，主体壁厚控制在1.8mm，既满足注塑成型时的熔体流动填充要求，也能控制零件整体重量，符合手持通讯设备的轻量化设计需求。背面交叉布置的X型加强筋是整个结构的核心受力骨架，筋条厚度取主体壁厚的0.6倍，也就是1.1mm，能够在不产生明显缩痕的前提下，将零件整体的抗弯曲刚度提升40%以上，

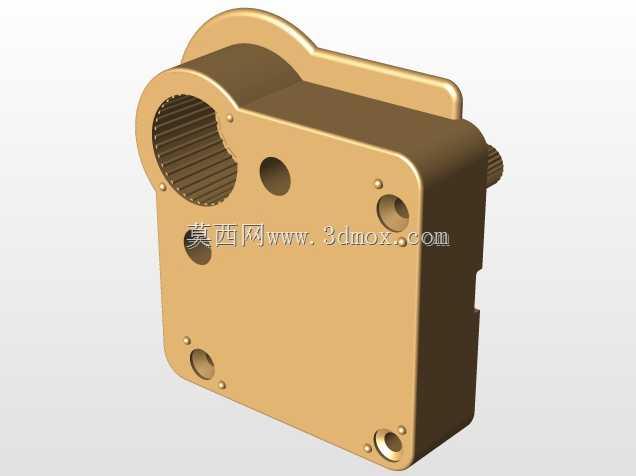

　　避免长期使用后出现壳体翘曲变形的问题。三个带金属嵌件预装位的圆柱凸台分别对应不同的功能模块：侧边大直径凸台是旋钮传动组件的安装位，内部预留的卡簧槽可以直接卡入标准挡圈实现传动齿轮的轴向定位，凸台周边辐射状的加强小筋直接连接到主体侧壁，抵消旋钮转动时产生的径向扭矩，避免凸台根部受反复载荷出现开裂。另外两个对称布置的小直径凸台是辅助传动齿轮的转轴定位座，凸台端面高出主体安装面0.2mm，装配时可以和对应支架形成贴合定位，保证齿轮啮合的中心距公差控制在0.1mm以内，减少传动过程中的卡顿和异响。零件边缘的止口结构设计为0.8mm的搭接宽度，和前壳装配时能够形成完整的迷宫密封结构，阻挡日常使用中进入设备的灰尘、飞溅液体接触内部电路板，

　　止口根部预留的0.3mm圆角既能够避免注塑时的应力集中，也能在装配时起到导向作用，降低组装对位的难度。安装边界方面，零件整体最大轮廓尺寸控制在68mm*52mm范围内，所有安装凸台的位置度公差按照GB/T 1800.2的IT8级精度设计，能够适配现有通讯终端的通用安装孔位，不需要额外调整周边零件的布局。设计过程中特意在所有筋条交汇的位置做了0.5mm的圆角过渡，避免注塑时熔体在交汇位置产生困气、熔接痕强度不足的问题，同时也减少了应力集中点，在设备受到1.2米高度跌落冲击时，筋条交汇位置不会出现脆性断裂。零件的安装柱全部采用自攻螺丝柱的标准设计，柱子内径2.2mm，外径6mm，适配M2.5的自攻螺钉，螺丝柱周边均匀布置3条厚度0.

　　8mm的三角加强筋连接到主体壁面，能够承受1.5N·m的锁附扭矩而不出现柱子爆裂的问题。考虑到通讯设备的电磁屏蔽需求，零件材质选用添加20%玻纤增强的ABS+PC合金，既具备足够的结构强度，也能在表面做导电镀层处理后辅助实现电磁屏蔽效果，减少内部信号模块之间的互相干扰。整个结构没有设计倒扣结构，全部采用直身面出模，模具结构简单，不需要复杂的抽芯机构，能够有效降低量产时的模具成本和注塑成型周期，适合大批量规模化生产。在实际装配场景中，这个零件位于设备中框和后盖之间，上方承接主板的固定支撑，下方和电池仓相邻，筋条之间的镂空区域可以用来布置柔性电路板和射频连接线，充分利用内部的闲置空间，提升设备内部的空间利用率。
