带花键轴段螺旋锥齿轮传动构件

项目分类:齿轮 发布时间:2022-06-09 ID:646919
  • 带花键轴段螺旋锥齿轮传动构件
  • 带花键轴段螺旋锥齿轮传动构件

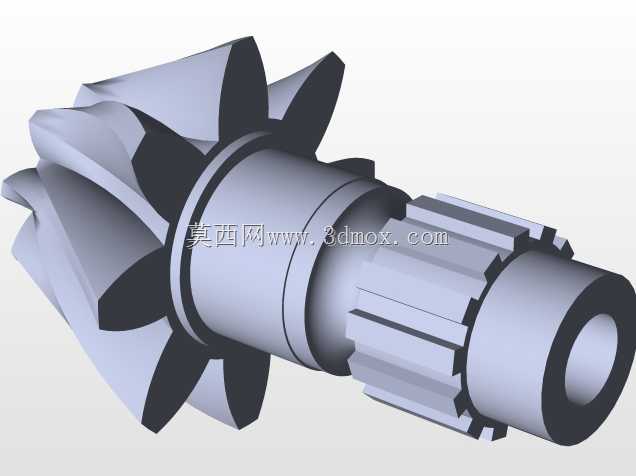

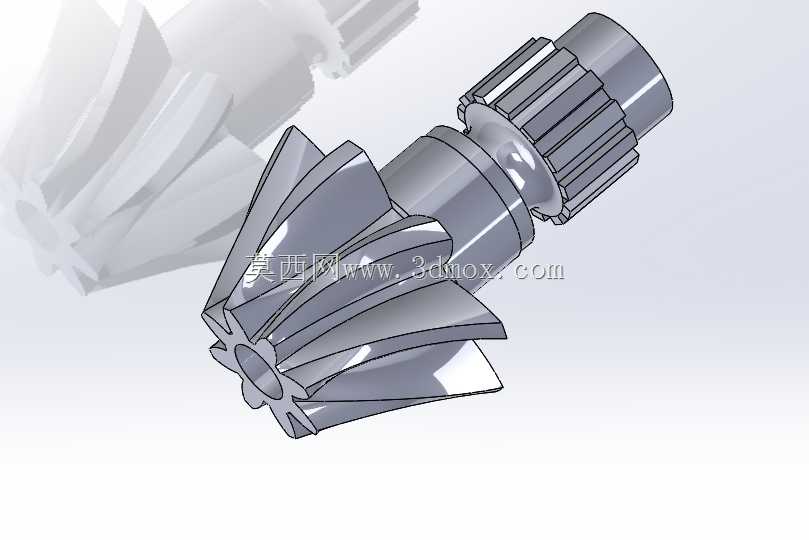

  在各类需要相交轴动力传递的机械传动场景中,螺旋锥齿轮始终是核心的传动构件,这类带集成花键轴段的螺旋锥齿轮,常应用在差速传动、角向进给机构、小型动力头的传动链路中,区别于直齿锥齿轮,螺旋齿的设计能让齿面啮合过程实现渐进式接触,大幅降低传动过程中的冲击与噪音,尤其适合中高速、有一定载荷波动的传动工况。从实际装配边界来看,该构件集成了锥齿轮啮合段、中间定位轴颈、末端外花键连接段三个功能区域,中间的光轴轴颈是装配时的定位基准,需要和支撑轴承的内圈实现过盈配合,轴颈的圆柱度、同轴度公差直接决定整个齿轮副的啮合精度,若轴颈形位公差超差,会导致齿面接触区偏移,轻则出现传动异响、齿面偏磨,重则引发轮齿崩断的失效问题。

  末端的外花键段用于和传动轮毂或者联轴器连接,采用矩形花键的齿形设计,相比单键连接能传递更大的扭矩,同时具备更好的对中性,适合频繁正反转的传动场景,花键的齿侧间隙需要根据应用工况调整,精密进给场景下需要选用较小的侧隙来保证传动精度,重载冲击场景则需要预留适当侧隙来容纳热变形与安装误差。设计这类齿轮构件时,首先要根据传动比要求确定锥齿轮的分锥角,螺旋角的选择通常在35度左右,这个角度区间能兼顾轴向力大小与啮合重合度,螺旋角过大会导致支撑轴承承受的轴向载荷激增,提升轴承选型成本与支撑结构的设计难度,螺旋角过小则无法发挥螺旋锥齿轮重合度高、传动平稳的优势。齿宽的设计需要匹配节锥母线长度,通常齿宽取节锥母线长度的三分之一左右,

  过宽的齿宽会导致小端齿槽过窄,提升加工难度,同时容易出现小端齿根应力集中的问题。齿部的参数设计完成后,需要对轴段的刚度进行校核,因为锥齿轮啮合时会同时产生径向力与轴向力,若轴段刚度不足,受载后会出现轴段挠曲变形,导致齿面接触区向大端或者小端偏移,无法实现全齿宽啮合,大幅降低齿轮的承载能力与使用寿命。实际应用中,这类齿轮常出现在小型工程机械的行走传动箱、机床的分度头传动机构、农用机械的转角传动箱中,在施工类设备的传动链路里,这类集成轴段的锥齿轮能减少传动链路的零件数量,省去齿轮与轴之间的键连接装配环节,提升整个传动组件的装配精度与可靠性,避免键连接松动引发的传动失效。建模过程中需要注意齿面的螺旋线走向与分锥面的贴合度,

  齿根过渡圆角的处理要符合加工工艺要求,避免出现应力集中的尖角,轴段上的退刀槽、越程槽尺寸需要匹配对应的加工刀具参数,保证设计的构件能通过常规的滚齿、铣齿、外圆磨工序完成加工,不需要定制特殊刀具,控制加工成本。装配时需要保证两个配对锥齿轮的节锥顶点重合,通过调整轴承处的调整垫片厚度来控制齿侧间隙与接触区位置,正常的接触区应该位于齿面中部,略偏小端,这样在承受额定载荷时,接触区会因弹性变形向大端偏移,实现全齿宽均匀接触。日常维护中需要重点关注齿面的磨损情况与轴段支撑轴承的游隙,若轴承游隙过大,会导致齿轮啮合间隙变大,传动过程中出现冲击,加速齿面磨损,花键连接段需要定期检查配合面的磨损情况,若花键齿侧出现压溃变形,需要及时更换构件,避免传动失效引发设备故障。
