双头开口呆扳手工业级手动紧固工具结构

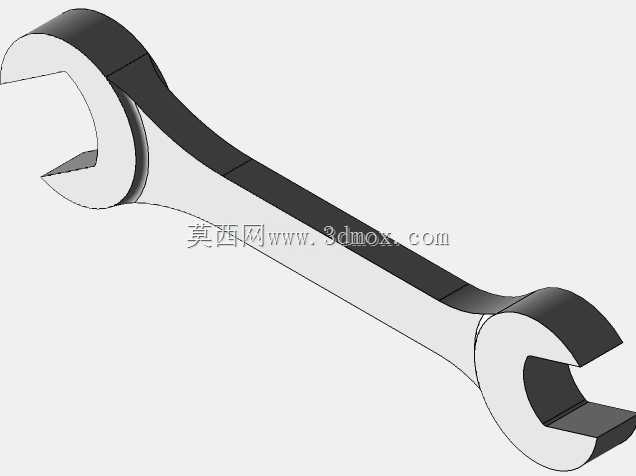

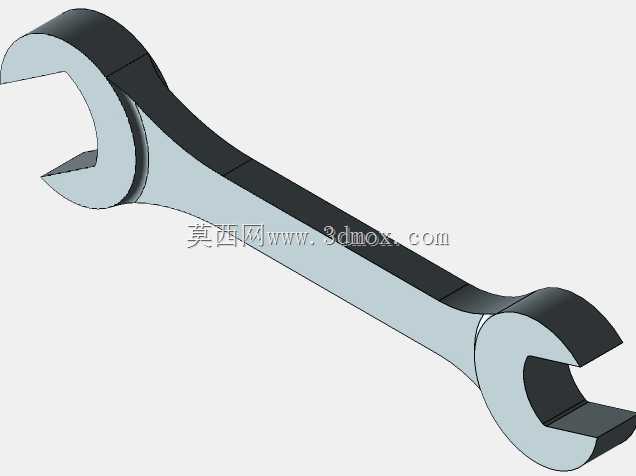

　　在设备装配、产线运维、五金加工等诸多工业场景里，双头开口呆扳手是一线操作与结构设计人员接触频率极高的手动紧固类工具，这类工具的三维结构设计，需要兼顾实际操作的受力可靠性、空间适配性与长期使用的抗形变能力，不能只做外观层面的曲面拉伸。从实际工况出发，这款双头开口扳手的两个开口端分别对应两种不同规格的外六角螺栓、螺母尺寸，覆盖日常运维与装配中最常用的两个紧固件规格，减少作业过程中频繁更换工具的频次，适配设备检修、机电安装、五金组装、家用拆装等多场景的紧固与拆卸需求，针对不同作业空间的操作限制，扳手的杆身长度经过受力测算，既保证拧动常规强度紧固件时能提供足够的扭矩力臂，又避免杆身过长导致在狭窄设备间隙内无法完成摆臂操作。设计过程中，

　　开口部位的卡口尺寸严格遵循紧固件的国标公差范围，卡口内侧的两个受力面做了微小的倾角处理，保证卡口与六角紧固件的侧面能够充分贴合，减少拧动过程中出现打滑、圆角的概率，避免损伤紧固件的棱角；开口与杆身的过渡区域做了圆弧加厚处理，这个位置是扳手受力时应力最集中的区域，常规直角过渡的结构在承受大扭矩时很容易出现应力断裂，通过圆弧过渡分散应力传导路径，同时在该区域做局部加厚，提升整体的抗扭强度，不需要额外增加整个扳手的材料厚度就能满足受力要求，兼顾工具的强度与整体重量控制，减少长时间手持操作的疲劳感。杆身部分采用中间厚、边缘薄的流线型截面设计，并非等厚度的平板结构，这种截面设计在不降低杆身抗弯折强度的前提下，有效降低工具整体重量，

　　杆身表面的平整面可以适配需要敲击辅助松动锈蚀紧固件的极端工况，不会因为杆身曲面导致敲击时受力偏移。扳手的整体外形尺寸充分考虑人工操作的握持边界，杆身的宽度适配成年男性手掌的握持宽度，表面没有多余的凸起结构，握持时不会出现硌手的问题，两个开口端的外侧做了倒角收边处理，既可以在拧动空间极度狭窄时，通过调整扳手角度让开口顺利卡入紧固件位置，也能避免工具边缘的锐边划伤操作人员手部。从安装与适配边界来看，这款扳手不需要额外的配套辅件，本身作为独立手动工具使用，开口端的壁厚经过测算，能够伸入常见的螺栓沉台、设备安装缝隙内完成紧固件操作，不会因为开口外壁过厚导致无法卡入沉台内部的紧固件位置；整体结构没有活动部件，不存在长期使用后的部件松旷、

　　间隙变大问题，可靠性远高于活动类扳手，针对紧固件锈蚀、扭矩要求较高的工况，整体的刚性结构可以承受更大的加载力，不会出现活动结构受力变形失效的问题。在三维建模过程中，所有的曲面过渡、倒角尺寸、开口公差都严格参照手动五金工具的行业设计规范，还原真实工业级扳手的结构细节，既可以作为五金工具类产品的设计参考原型，也可以用于装配场景的工具配套模拟、操作培训的三维演示素材，帮助设计人员在做设备装配仿真时，提前验证工具操作的空间余量，避免设备结构设计完成后出现紧固件位置没有足够扳手操作空间的问题，减少后续产品改型的成本。
