嵌入式塑料壳体气体探测装置结构设计

　　这款气体探测装置采用全塑料壳体结构设计，主要面向民用商用室内空间的可燃气体、有毒有害气体泄漏监测场景，常见于餐饮后厨、家庭厨房、地下管廊入口、小型设备机房等需要持续监测空气组分的点位，作为安防预警体系的前端感知终端，可在气体浓度达到阈值前触发预警信号，联动排风、切断阀等外设完成风险处置。从结构设计逻辑来看，整体采用暗装嵌入式的安装思路，壳体分为预埋底盒与面板主体两部分，预埋底盒可提前嵌入墙体86型标准接线槽位，安装时无需额外开孔扩槽，适配现有家装、工装的电气布线规范，面板与底盒采用卡扣式连接，侧边预留0.8mm的装配间隙，既保证安装后贴合墙面无突兀凸起，也方便后期运维时快速拆下面板完成传感器校准、电池更换等操作。

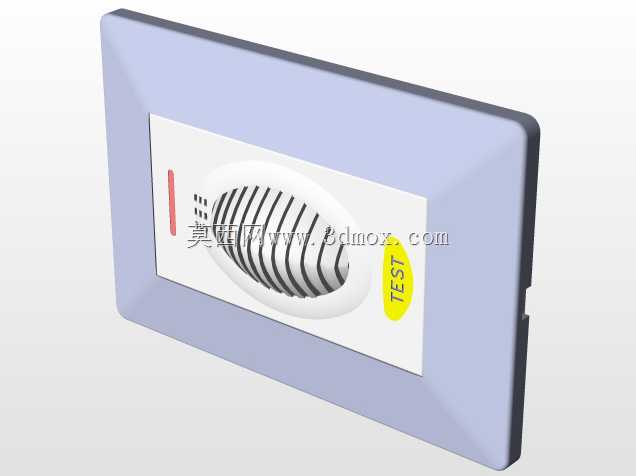

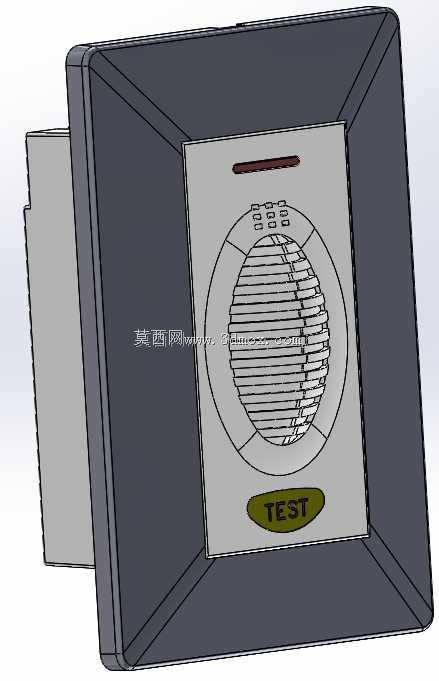

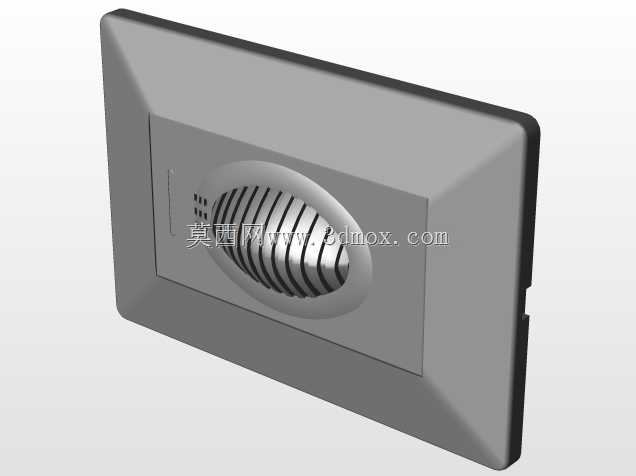

　　面板正面的传感区域采用格栅式防护罩设计，格栅条的倾斜角度设置为15度，既可以避免外界大颗粒灰尘、飞溅液体直接侵入内部传感元件，也能保证空气在传感腔体内的自然流通，不会因为格栅遮挡导致气体响应延迟，格栅区域的圆形轮廓与下方的测试按键形成视觉区分，测试按键采用椭圆形下沉式设计，按键表面做磨砂防滑处理，日常巡检时可直接按压触发设备自检流程，无需拆卸面板即可确认设备声光预警模块是否正常工作。壳体的壁厚设计遵循塑料件注塑成型的工艺要求，主体壁厚均匀控制在2.2mm，卡扣连接位、格栅加强筋的局部壁厚不超过主体壁厚的1.2倍，避免注塑过程中出现缩痕、翘曲等成型缺陷，壳体所有外露棱边都做了R1.2的圆角处理，既可以消除安装过程中的锐边划伤风险，

　　也能减少塑料件应力集中的问题，提升壳体长期使用的抗老化性能。从安装边界尺寸来看，面板外轮廓尺寸为90mm90mm，突出墙面的厚度仅为12mm，预埋底盒的嵌入深度为35mm，适配常规墙面抹灰层+砖层的开槽深度要求，底盒侧边预留两个穿线孔位，孔位直径为12mm，可兼容RVV21.0、RVVP3*0.75等常规弱电线缆的穿入，接线端子设置在底盒内侧的支架上，接线完成后可将多余线缆收纳在底盒空腔内，不会因为线缆挤压导致面板无法完全扣合。内部结构上，传感元件的安装位设置在格栅正后方，距离格栅内表面5mm的位置，周围设置一圈挡光筋，避免面板指示灯的光线直射传感元件导致检测精度受影响，主控电路板通过四个M2的自攻螺丝固定在壳体内部的螺柱上，

　　螺柱高度做统一公差管控，保证电路板安装后与壳体内壁的间隙均匀，蜂鸣器的出声孔正对面板上方的狭长透声槽，透声槽宽度设置为0.8mm，在保证声音传出效率的同时，避免蚊虫、灰尘进入壳体内部。这款结构设计充分考虑了民用安防设备的安装便利性、长期使用可靠性以及注塑生产的工艺可行性，没有冗余的复杂结构，所有结构特征都服务于设备的气体检测、安装运维、生产装配的实际需求，可直接作为同类气体探测产品的结构设计参考，也可用于教学场景中嵌入式塑料壳体产品的建模案例。
