铝废料压实压力机结构设计

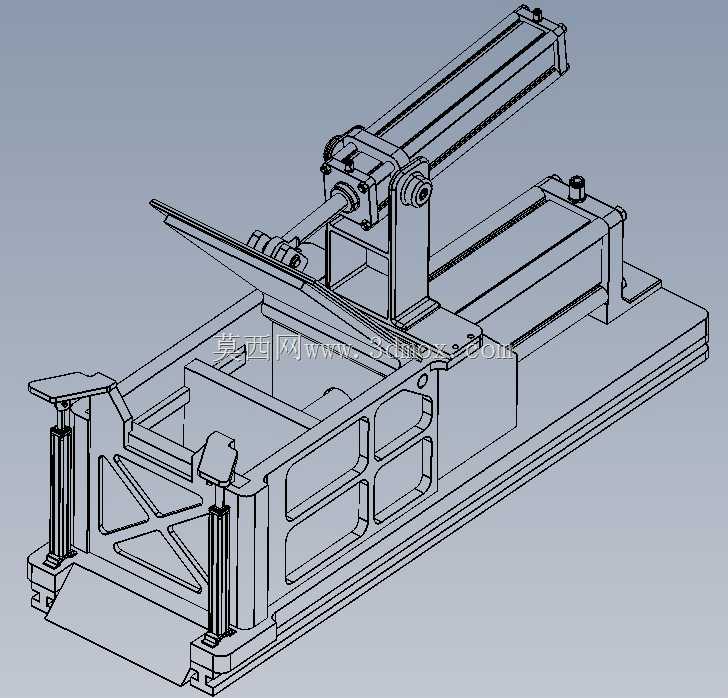

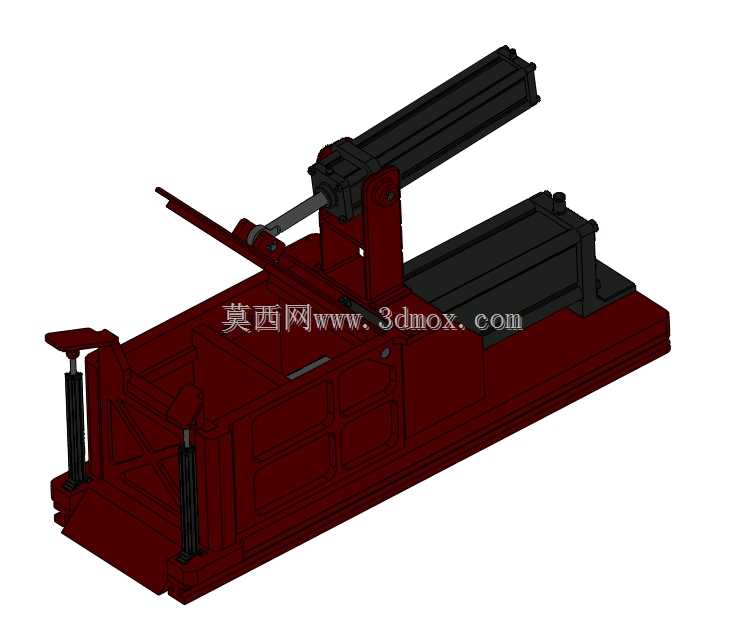

　　在有色金属回收加工的生产现场，零散铝切屑、边角余料的堆放与转运一直是车间管理的痛点——松散铝料堆密度仅0.3-0.5t/m³，不仅占用大量仓储空间，转运过程中易散落造成车间扬尘与物料损耗，零散废料入炉熔炼时也会因空隙过大导致热效率偏低、氧化烧损率升高，这款压实压力机正是针对这类场景开发的专用处理设备。从结构布局来看，设备采用卧式压装的整体框架，主体机架采用箱型焊接结构，内部设置交叉加强筋，可承受压实过程中最大120kN的反作用力而不产生超过0.2mm的形变量，机架底部预留的地脚安装孔位按照通用工业地坪的载荷分布设计，安装时无需额外制作复杂混凝土基础，仅需通过膨胀螺栓固定在厚度不小于200mm的硬化地坪即可，

　　整体安装边界控制在长1800mm、宽750mm、高1100mm范围内，可直接布置在机加工车间的废料收集点旁，无需占用单独的大空间作业区域。设备的执行端采用气缸驱动的压头结构，压头行程设置为600mm，可将投料腔内最大容积0.12m³的松散铝料压实为密度不低于2.1t/m³的规整压块，压头与料腔的配合间隙控制在0.5mm以内，避免压实过程中细碎铝屑挤入配合面造成卡滞；投料口采用可翻转的挡板结构，上料时挡板可向外翻开形成导料斜面，方便操作人员将收集箱内的铝废料直接推入料腔，压实作业时挡板自动锁止，防止废料受压迸溅。料腔末端设置可开合的出料挡块，压实完成后挡块自动解锁，压头继续推进即可将成型压块推出料腔，直接落入下方的收集料框，

　　整个作业循环无需人工辅助卸料，单循环作业时长可控制在45s以内，单小时处理量可达0.8-1t松散铝料。在设计细节上，压头的工作面做了渗碳淬火处理，表面硬度达到HRC55-60，可耐受铝屑中夹杂的少量硬质合金碎屑刮擦，长期使用不会出现明显的凹陷变形；驱动气缸的安装座采用铰接结构，可补偿压头运动过程中微小的同轴度偏差，避免气缸杆承受径向力造成密封件过早磨损；机架两侧设置的导向柱采用镀铬处理，表面粗糙度控制在Ra0.8以下，配合自润滑铜套为压头运动提供精准导向，保证压头运行过程中的直线度偏差不超过0.1mm/100mm。气路控制部分采用标准化的阀组集成设计，所有气动元件均安装在机架侧面的防护盒内，避免车间内的切削液、铝屑飞溅造成元件损坏，

　　气路接口设置在设备后侧，接入0.6-0.8MPa的压缩空气即可正常工作，无需额外配置液压站，设备运行过程无液压油泄漏风险，更适合对清洁度要求较高的铝加工车间使用。从实际使用的适配性来看，这款设备除了处理纯铝废料外，调整压实行程与压力参数后，也可适配铜屑、钢屑等其他金属散料的压实作业，料腔内部可根据需求更换不同规格的内衬套，适配不同尺寸压块的成型需求；设备的操作按钮集中布置在机架前端的操作盒上，设置有双手启动按钮与紧急停止按钮，符合机械安全设计规范，可避免操作人员误触造成的安全事故。在三维建模过程中，所有结构件均按照实际加工工艺进行建模，焊接件预留了合理的焊接收缩余量，机加工面标注了明确的公差要求，标准件全部采用通用国标件库内的模型，后续生成工程图时可直接导出用于生产加工，装配体中设置了完整的运动配合关系，可直接进行运动仿真验证压头全行程的运动干涉情况，也可添加载荷进行有限元分析，校核机架、压头等核心受力部件的强度与刚度，为后续的结构优化提供数据支撑。
