手动按压式快速拨动夹紧工装结构

　　这款手动拨动夹紧结构，在小批量零部件加工、电子通讯类产品组装工位、治具接驳工位的应用场景十分普遍，尤其适合需要频繁取放工件、操作空间受限的手工装配或辅助检测工序，相比气动、液压类夹紧元件，它不需要外接动力源，依靠纯机械连杆的死点锁止特性实现夹紧，在无气源供电的零散工位、户外临时检修工装、教学实训台架上都能稳定工作，不会因为动力中断出现夹件松脱的风险。从实际使用逻辑来看，操作人员只需要单手下压顶部的按压帽，通过内部的竖向推杆驱动连杆组动作，就能带动前端的蓝色拨杆压头完成下压夹紧动作，松开时只需要反向扳动拨杆或者上提顶部压帽，就能快速释放工件，单次夹紧释放的操作时长不超过0.5秒，比传统的螺栓压紧、台虎钳夹持的效率高出数倍，

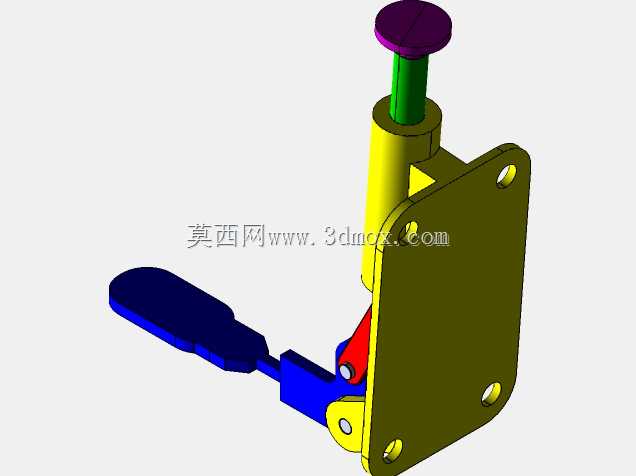

　　非常适合节拍要求在10秒以内的小件装配工序。结构设计上采用了立式安装的布局，后侧的橄榄绿色安装板为整个机构提供支撑基准，板上预留了两个贯通的安装孔，孔位间距按照常规治具板的安装孔距做了适配，可以直接通过内六角螺栓固定在铝型材工作台、工装基板或者流水线接驳位的立板上，安装板的厚度做了加强处理，在夹紧力达到额定上限时不会出现翘曲变形，保证夹紧位置的重复精度。竖向布置的黄色导向套为顶部压杆提供滑动导向，压杆和导向套之间采用小间隙配合，表面做了硬化处理，长期往复按压不会出现卡顿、偏磨的问题，顶部的紫色按压帽采用圆弧过渡的大端面设计，和操作人员手掌接触的面积更大，长时间按压操作不会产生明显的压痛感，符合人机工程学的操作要求。

　　连杆传动部分采用了多组铰接副，红色的传动摇臂作为力的放大构件，把竖向压杆的直线运动转化为拨杆的摆动压紧动作，铰接位置都预留了销轴安装位，装配时可以通过选配不同厚度的垫片调整铰接间隙，避免机构出现旷量，保证压紧位置的一致性；前端的蓝色拨杆压头做了加长设计，压头的接触面可以根据被夹持工件的外形更换不同材质的垫块，比如夹持塑料壳体时可以粘贴橡胶垫避免夹伤工件表面，夹持金属机加工件时可以更换硬质合金垫块提升耐磨性能。从安装边界来看，整个机构的竖向高度控制在小型工装适配的范围内，横向伸出的拨杆长度不会超出常规治具的安装边界，不会和工位周边的螺丝刀、扭力扳手等操作工具产生干涉，机构的所有运动部件都做了倒角处理，没有尖锐的棱角，

　　操作人员在工位上取放工件时不会被剐蹭受伤。在实际选型适配时，这款夹紧结构的额定夹紧力可以覆盖大部分小型通讯零部件、塑胶壳体、小型冲压件的装夹需求，不需要额外增加力的放大结构，依靠连杆过死点的锁止特性，即使加工过程中产生轻微的振动，夹紧状态也不会自行松脱，不需要操作人员频繁二次压紧。设计过程中对各个运动部件的行程做了精准匹配，拨杆的摆动角度刚好满足工件取放所需的避让空间，压杆的下压行程和拨杆的压紧行程做了对应优化，不会出现空行程过大导致操作效率降低的问题，也不会因为行程不足导致工件压不紧的情况。整个机构的零件拆分逻辑清晰，所有构件都采用常规的机械加工工艺就能制作，没有复杂的曲面或者特殊工艺要求，后期维护时只需要定期在铰接销轴位置添加少量润滑脂，就能保证长期顺畅运行，易损件只有铰接位置的销轴和压头垫块，更换成本极低，适合在各类低成本手动工装、非标治具上推广使用。
