多铰接孔异形连接支架结构设计

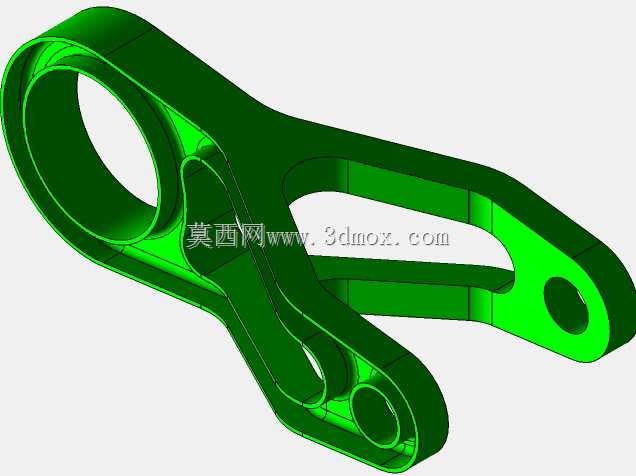

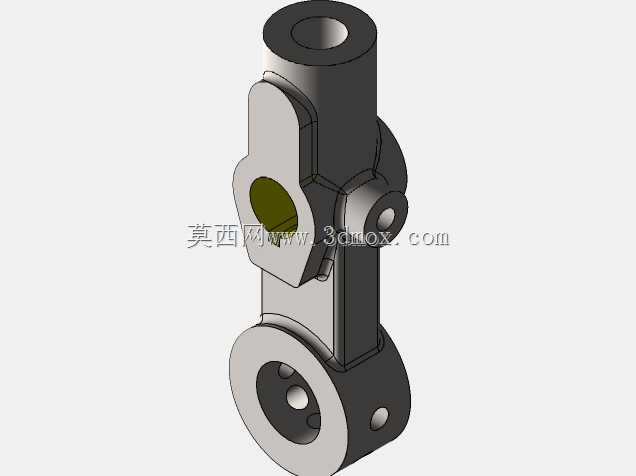

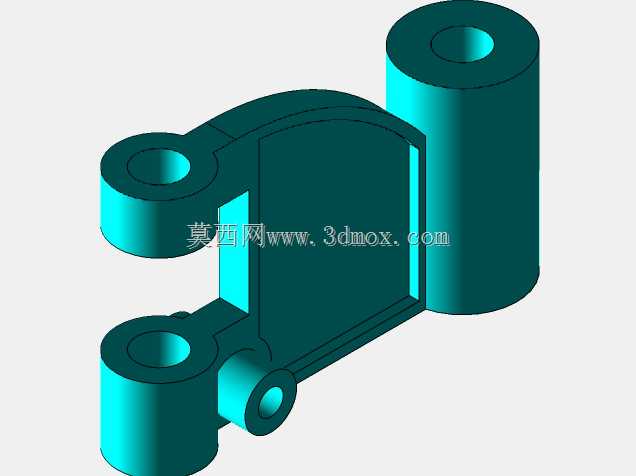

　　这类多铰接孔异形连接支架，常见于需要多自由度力传递的连杆机构场景，比如轻工自动化设备的往复传动单元、小型特种作业装备的执行端连接部位，核心作用是在多个运动副之间完成动力的换向传递与载荷分散，避免单一铰接点承受过大的交变应力导致结构失效。从结构形态来看，主体采用变截面流线型筋板布局，没有多余的冗余结构，三个大尺寸铰接孔分别对应不同的运动副连接需求，其中一端的大孔径铰接位用于和动力输出端的主轴配合，另外两个分布在支臂末端的铰接孔分别连接从动执行构件，支臂延伸段的小孔位用于安装限位销或者辅助定位构件，确保运动过程中支架不会出现轴向窜动。设计阶段首先要核算的是各铰接点的载荷分布，由于支架在运动过程中会承受周期性的拉压复合载荷，

　　筋板的厚度过渡采用了渐变式设计，在铰接孔周边做了局部加厚处理，避免应力集中导致的孔位开裂，同时在非主要受力区域做了挖空减重处理，在保证整体结构刚度满足动载荷要求的前提下，尽可能降低构件自身重量，减少运动过程中的惯性冲击。安装边界方面，三个主铰接孔的同轴度公差需要控制在0.02mm以内，孔内壁的表面粗糙度要求达到Ra1.6，保证和配套衬套配合时不会出现偏磨，支臂的各连接孔中心距公差控制在±0.03mm，避免装配后出现运动卡滞或者传动精度超差的问题。实际应用中，这类支架的材质通常选用40Cr调质处理，表面做发黑防锈处理，铰接孔内会镶嵌铜基石墨自润滑衬套，减少长期往复运动带来的磨损，延长构件的维护周期。从结构合理性来看，

　　整体的力传递路径沿着筋板的走向平滑过渡，没有出现直角转折的应力集中区域，支臂的弯折角度经过运动仿真校核，在整个运动行程范围内不会和周边的其他构件发生运动干涉，各铰接点的转动角度范围也提前做了限位设计，避免超行程运动导致的机构损坏。不同于标准的直连杆构件，这种异形支架可以在有限的安装空间内完成多方向的动力传递，不需要额外增加转接构件，能够有效简化整体机构的布局，减少设备的整体体积，在空间受限的紧凑型设备传动场景中适用性很强。建模过程中需要重点关注各孔位的位置度约束，以及筋板过渡处的圆角处理，圆角半径通常取壁厚的1/3到1/2，既可以避免应力集中，也不会因为圆角过大导致和配套构件出现装配干涉。另外，支架的两个支臂采用非对称布局，

　　对应不同的传动比需求，在动力输入转速固定的情况下，可以通过调整两个从动铰接孔的中心距，实现两个执行端不同的运动行程输出，满足复杂动作的传动需求。在实际装配调试时，需要先将各铰接孔的衬套压装到位，再依次连接各运动副，装配完成后手动盘动机构检查全程运动是否顺畅，有没有卡滞或者异响的情况，确认无误后再进行空载试运行，逐步加载到额定工作载荷，检查支架的变形量是否在设计允许的范围内，通常额定载荷下支架的最大变形量不超过0.05mm，保证传动精度不会因为构件变形出现超差。
