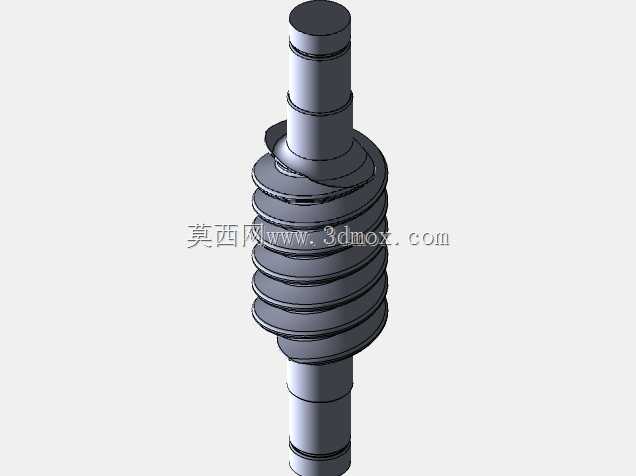

精密传动蜗杆轴结构三维设计

　　在中小载荷精密传动场景中，蜗杆轴是蜗轮蜗杆减速机构的核心动力输入构件，这类零件常见于自动化输送线的减速单元、小型伺服传动模组、精密分度机构以及部分轻工设备的进给传动链路中，承担着将旋转动力通过齿面啮合传递给蜗轮，同时实现大减速比动力输出、改变传动轴线方向的核心作用。不同于分体式装配的蜗杆与轴结构，本次设计的一体式蜗杆轴将蜗杆齿段与两端支撑轴颈做了一体化结构处理，从根源上避免了分体装配带来的同轴度误差、键连接间隙累积问题，更适合对传动回程间隙有严格要求的精密传动场合。从结构布局来看，零件整体为阶梯轴形态，沿轴向依次分布着输入端轴颈、定位轴肩、蜗杆齿段、输出侧支撑轴颈几个功能区段。两端的轴颈段分别对应安装支撑轴承的位置，

　　轴颈的直径公差按照基孔制配合要求设计，能够满足深沟球轴承或者角接触轴承的装配精度需求，轴肩位置的高度严格匹配轴承内圈的定位尺寸，既可以保证轴承装配到位后不会出现轴向窜动，又不会因为轴肩过高影响轴承的后续拆卸维护。蜗杆齿段采用的是渐开线圆柱蜗杆齿形，齿面的螺旋升角经过匹配计算，和配对蜗轮的齿形参数完全适配，啮合过程中可以实现多齿同时接触，相比单齿啮合的传动结构，承载能力有明显提升，同时传动过程更加平稳，噪音控制表现更好。齿段两端做了合理的退刀结构设计，既满足加工时的退刀工艺需求，又不会在齿段端部产生应力集中的尖角，避免长期交变载荷下出现齿端崩裂的失效问题。在安装边界的设计考量上，两端轴颈的同轴度公差控制在0.02mm以内，

　　蜗杆齿段的径向圆跳动相对于两端轴颈公共轴线的公差设定为0.03mm，能够保证装配后齿面啮合的接触斑点分布均匀，不会出现偏载、局部齿面过度磨损的问题。输入端轴颈的末端预留了键槽结构，可通过平键连接动力输入部件比如联轴器、同步带轮，键槽的对称度公差按照传动件配合要求设定，保证动力传递过程中不会出现偏载、键侧受力不均的情况。轴上所有的过渡圆角都按照应力分散要求做了统一设计，不同直径区段衔接的位置没有尖锐直角，全部采用R0.5到R2的圆角过渡，尤其是轴肩与齿段衔接的位置，圆角参数经过强度校核，既不影响相邻零件的装配定位，又能有效降低应力集中系数，提升零件在交变载荷下的疲劳寿命。从实际应用的适配性来看，

　　这款蜗杆轴适配的中心距参数可以覆盖常见的小型减速机构规格，齿面的粗糙度要求按照传动件精度标准设定，啮合齿面的粗糙度达到Ra1.6，支撑轴颈的表面粗糙度达到Ra0.8，既可以减少传动过程中的齿面摩擦损耗，又能保证轴承装配后的配合精度，降低支撑部位的运转温升。设计过程中充分考虑了加工工艺的可行性，所有结构都可以通过普通数控车床完成轴体的粗精加工，后续通过数控旋风铣或者蜗杆磨床完成齿形的加工，不需要特殊的定制工装，适合批量加工生产。在装配逻辑上，零件可以从箱体一侧的轴承孔直接穿入装配，依次完成输入端轴承安装、蜗杆轴穿入、输出端轴承安装、端盖定位的工序，装配流程顺畅，没有结构干涉的风险，后期维护时也可以直接从箱体中抽出轴体，不需要额外拆解周边的其他传动构件，维护便捷性较好。针对不同的应用场景，齿段的长度和轴颈的伸出长度可以根据实际安装空间做适应性调整，核心的齿形参数和配合尺寸保持通用化设计，能够和同参数的蜗轮实现互换适配，降低备件的储备成本。在强度校核层面，轴体的最小直径区段经过扭转强度和弯曲强度的复合校核，能够满足额定转速下的额定扭矩传递需求，齿面的接触强度和齿根的弯曲强度都留有足够的安全系数，即使出现短时过载的工况，也不会出现断轴、断齿的失效问题。
