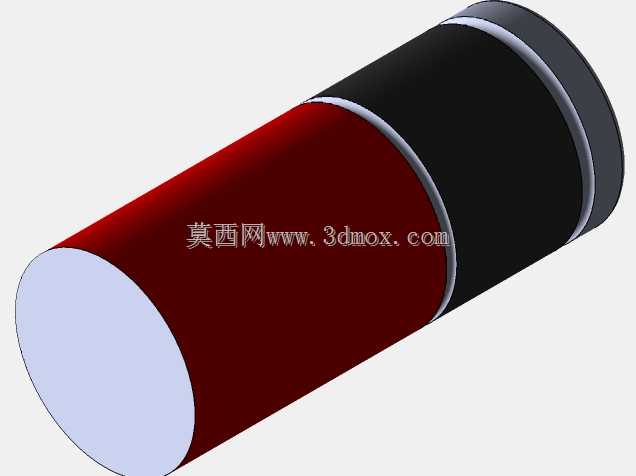

圆柱形单体电芯外观结构三维数模

　　日常接触到的手持通讯终端、便携检测仪器、小型电动工具内部，这类圆柱型单体电芯是最常见的供电载体，区别于软包、方形硬壳电芯的结构形式，圆柱卷绕结构的电芯在生产一致性、散热效率、抗形变能力上有天然优势，也是小容量便携供电场景下应用占比最高的电芯形态。做这款电芯的结构数模时，最先要明确的是安装边界约束，常规同规格圆柱电芯的外径公差控制在±0.1mm以内，总长度公差不超过±0.2mm，这个精度要求是为了适配终端设备上的电池仓卡位——不管是弹片接触式还是焊接式的电极连接结构，电芯的径向尺寸偏差过大会导致仓体卡装过紧压伤外包绝缘层，或是间隙过大出现使用中晃动、电极接触不良的问题。从结构分层来看，数模还原了电芯的几个核心结构层：

　　最外侧的深色PVC热缩绝缘套是第一道防护，建模时特意预留了0.08mm的套壁厚度，这个厚度是行业常规选型值，既保证绝缘套套入卷芯后热缩贴合不会出现褶皱，也能避免日常装配、使用中被周边结构件的锐边划破造成短路。绝缘套下方是卷绕完成的电芯主体，也就是模型上的深红色段，这部分是电芯的核心储能区域，内部是正负极极片、隔膜叠合后卷绕成型的结构，建模时把这部分的外圆做了整面光滑处理，因为实际生产中卷芯最外层会包裹一层绝缘衬纸，不会出现极片边缘外露的情况。电芯两端的金属端盖是结构设计的重点，正极端的凸起盖帽高度控制在0.5mm到0.8mm之间，这个凸起尺寸既要保证和设备电池仓的正极弹片有足够的接触压缩量，避免震动环境下出现接触断电，

　　也不能凸起过高导致端盖密封结构受力变形，引发电解液渗漏的风险。负极端是平整的金属封底，和钢壳壳体是一体化冲压成型的结构，建模时在端盖和壳体的衔接位置做了0.1mm的圆角过渡，这个细节是还原实际生产中的卷边封合工艺，避免直角棱边划破绝缘套或是划伤装配操作人员。在实际设备适配场景中，这类圆柱电芯经常会多颗组合成电池组使用，单颗电芯的外形尺寸一致性直接影响整组的装配效率，比如常见的多颗并排排布的电池包，相邻电芯之间的间隙一般预留0.2mm用于贴装绝缘缓冲泡棉，如果单颗电芯的外径超差，就会出现泡棉装配后整体尺寸超差，无法装入电池包外壳的问题。建模过程中没有做内部极片、电解液的细节结构，因为对于终端设备的结构设计人员来说，

　　拿到电芯数模的核心需求是做电池仓的结构匹配、安装间隙校核、电极位置对位，不需要还原电芯内部的电化学结构，反而把外部的所有装配相关特征做全：包括绝缘套的边缘位置、端盖的封边尺寸、电极的接触区域范围，这些特征才是结构设计时真正需要参考的。另外要注意的是，这类电芯的外表面是绝缘层，建模时不要在绝缘套区域设置导电属性的特征，实际装配中绝缘套是不允许被结构件压破的，所以在做周边结构的干涉检查时，要把绝缘套的外表面作为干涉检查的基准面，任何周边的硬质结构件都不能和这个面出现过盈配合，哪怕是0.05mm的过盈，长期使用中都可能因为温度变化、外壳形变磨破绝缘层。还有一个容易被忽略的设计细节：电芯的轴向安装间隙，因为电芯在充放电过程中会出现轻微的轴向膨胀，膨胀量大概在0.1mm到0.3mm之间，所以电池仓的轴向尺寸不能和电芯长度做零对零的配合，必须预留至少0.3mm的膨胀间隙，同时在两端电极位置设置弹性接触结构，吸收膨胀量的同时保证电极始终可靠接触，这个设计要点在数模的尺寸标注里也做了对应体现，把电芯的最大轴向长度作为尺寸上限，给结构设计人员留出明确的参考边界。
