基于Arduino的循迹移动小车结构设计

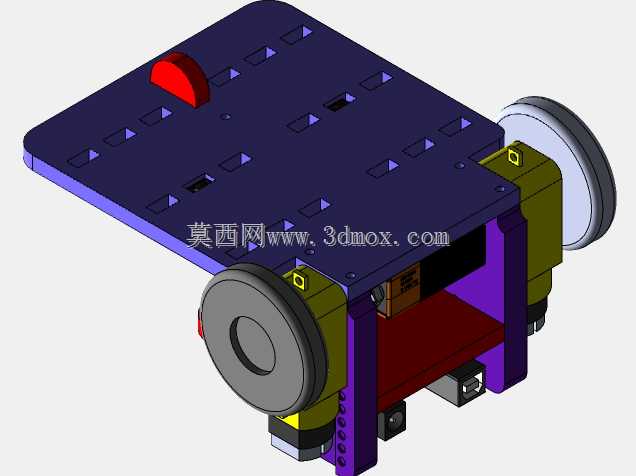

　　这款轮式循迹移动装置，主要面向教学实训、小型物料定点转运、嵌入式开发验证场景使用，核心功能是通过预设的路径识别逻辑，沿地面铺设的标识线完成自主行走，可作为高校机电一体化、嵌入式开发课程的实训载体，也可经过功能拓展后用于车间内轻型物料的定点配送，替代人工完成重复性的短距离转运作业。从结构设计逻辑来看，整体采用分层堆叠的安装布局，顶层为通用安装平板，板面预留多组规则排布的安装槽位，可根据实际使用需求加装传感器模块、小型负载载具、扩展功能板卡，不需要额外打孔即可完成拓展部件的固定，适配不同场景的改装需求。行走部分采用双侧对称驱动布局，左右各配置一套驱动轮组，驱动单元直接固定在主体支架两侧，动力输出轴与行走轮直连，省去了额外的传动链路，

　　既减少了动力传输过程中的损耗，也压缩了整体结构的占用空间，差速转向的控制逻辑不需要额外设置转向舵机，通过两侧轮组的转速差即可完成直行、转弯、原地回转等动作，转向半径可控制在极小范围内，适配狭窄通道内的行走需求。主体支撑结构采用立式支架连接顶层安装板与底层组件，底层预留了控制板、供电模块、路径识别传感器的安装空间，路径识别传感器布置在底盘最前端的低位位置，可近距离采集地面路径标识信号，减少环境光线对识别精度的干扰，供电模块与控制板分层布置，避免走线杂乱同时也方便后期的维护检修。从安装边界尺寸来看，整体结构的宽度由两侧行走轮的外轮廓决定，长度方向预留了前端传感器探出、后端配重的调整空间，

　　顶层安装板的槽位间距按照通用嵌入式板卡的安装孔位设计，可直接适配主流的开源控制板安装尺寸，轮组与支架之间预留了足够的装配间隙，避免行走过程中轮体与支架发生运动干涉。设计过程中充分考虑了零部件的加工与装配难度，所有结构件均可采用常规的板材切割工艺加工，不需要复杂的曲面成型工序，紧固件全部采用通用标准件，装配时不需要专用工装即可完成整机组装，对于教学场景来说，学生可在短时间内完成结构组装与接线调试，降低实训过程中的装配门槛。行走轮的轮面采用一定宽度的圆柱面设计，与地面接触面积适中，既可以保证行走过程中的稳定性，不会因为地面微小凸起出现侧翻，也不会因为接触面积过大导致转向阻力过高，顶部设置的凸起标识件可作为行走方向的直观参照，

　　调试时可快速判断装置的朝向，不需要额外加装方向标识。在实际应用中，该结构可根据使用场景调整轮组的安装高度，改变底盘离地间隙，适配不同平整度的地面环境，当用于平整的实验台面时，可降低底盘高度提升行走稳定性，当用于车间略有起伏的地面时，可适当抬高底盘避免底部传感器与地面凸起发生剐蹭。整体结构没有冗余的装饰性设计，所有结构特征都服务于功能实现，安装槽位的位置经过排布优化，不管是加装红外循迹模块、灰度传感器还是视觉识别模块，都可以找到合适的固定位置，拓展性足以覆盖大部分入门级移动机器人的开发需求，结构件之间的连接全部采用可拆卸设计，后期更换零部件、调整布局都十分便捷，不需要对主体结构进行破坏性修改。
