内燃机活塞连杆组件精密结构设计

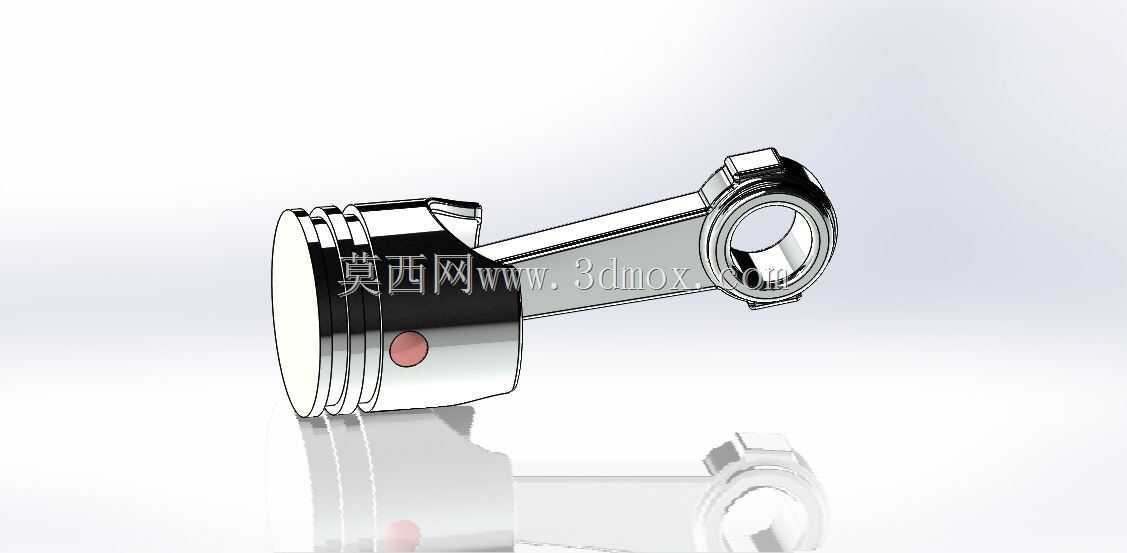

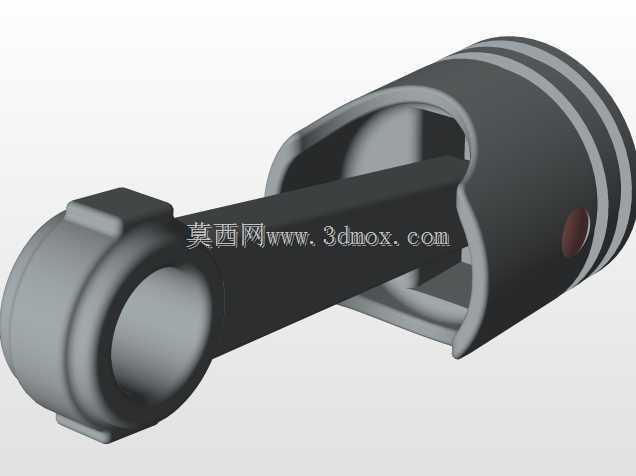

　　这套活塞连杆组件的三维建模，完整还原了内燃机核心运动副的装配关系，建模过程中优先保证活塞销孔、连杆大小头孔的同轴度约束，同时还原了活塞环槽、活塞销卡环槽、连杆杆身工字形截面这些关键受力结构。从实际装机场景来看，该组件直接承接燃烧室燃气爆发压力，将活塞的往复直线运动转化为曲轴的旋转扭矩，广泛适配小排量通用汽油机、小型动力设备以及教学演示用内燃机拆装实训场景。设计阶段首先要划定安装边界：活塞头部需预留与气缸盖燃烧室的安全间隙，活塞裙部的椭圆型线要匹配气缸套的配合公差，连杆大头的拆分面必须满足曲轴连杆轴颈的装配通过性，避免装机时出现运动干涉。功能特性上，活塞顶面的造型对应燃烧室挤流区域，环槽内可装配气环与油环，

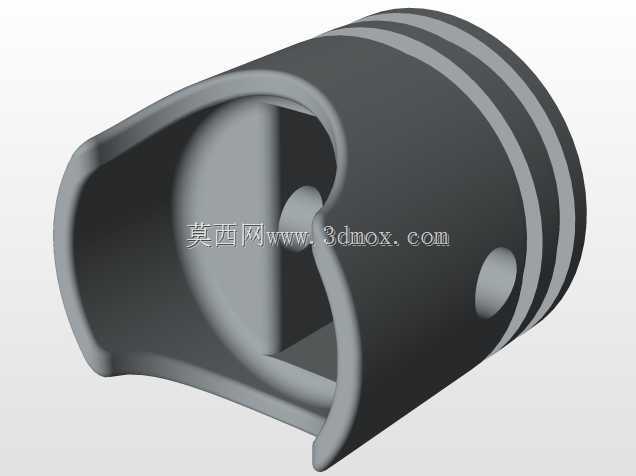

　　分别承担气缸密封和缸壁润滑油刮除的作用；活塞内部的销座设置了加强筋，可分散燃气压力带来的局部应力；连杆杆身采用工字形截面，在保证整体抗弯、抗扭刚度的前提下尽可能降低往复运动质量，减小发动机运转时的惯性载荷。建模时对连杆大头的轴承安装位、小头的衬套压装位都做了精确的结构还原，能直接用于后续的运动仿真、有限元受力分析，也可作为拆装实训的三维演示载体，帮助从业者理解曲柄连杆机构的运动逻辑与装配顺序。在设备选型匹配时，可通过调整活塞直径、连杆中心距来适配不同排量的动力机型，组件的所有配合面都预留了合理的公差建模余量，可直接导出工程图用于后续的工艺编制与加工校验。
