六轴机器人用EtherCAT总线通讯接口卡

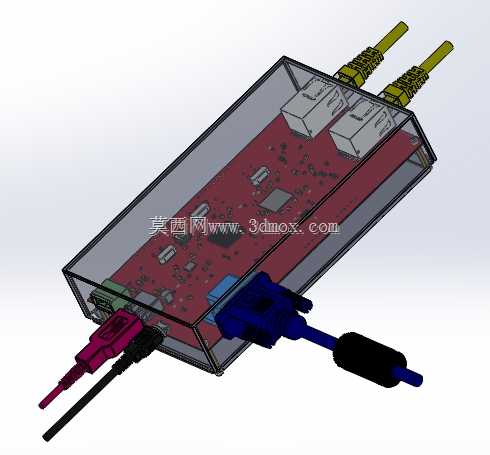

　　在工业自动化现场的多轴运动控制场景里，尤其是六轴关节机器人的控制链路搭建中，这类EtherCAT总线接口卡承担着控制指令与状态数据实时交互的核心作用，它直接插装在机器人控制单元的对应插槽内，通过外部接口连接伺服驱动、IO模块等现场设备，实现微秒级的周期数据交互，保障六轴协同运动的同步精度，避免多轴联动时出现轨迹偏差、动作滞后的问题。从结构设计来看，这款接口卡采用标准板载加防护外壳的组合形式，PCB板上集成了总线通讯芯片、电源处理电路、信号隔离模块以及状态指示元件，外壳做了半透明设计，既可以直观观察板载指示灯的运行状态，也能对内部电路板形成物理防护，阻挡车间环境里的粉尘、切削液飞溅对电路造成的损伤。接口布局上，

　　卡体一端预留了两个标准的EtherCAT光纤接口，用于搭建手拉手式的总线拓扑，无需额外配置交换机就能实现多节点串联，大幅简化现场布线的复杂度；侧边引出的多组不同规格接口，分别对应电源输入、调试信号、扩展IO连接等功能，不同接口做了差异化的颜色与结构防呆设计，现场接线时不会出现插错的问题，降低装配与维护的出错概率。设计过程中，首先要考虑的是工业现场的电磁兼容问题，板载电路在信号走线时做了等长处理，关键通讯线路增加了屏蔽层设计，电源入口处设置了滤波与浪涌保护电路，能够抵御车间内变频器、伺服电机运行时产生的电磁干扰，保证总线通讯的稳定性，不会因为现场电磁环境复杂出现丢包、通讯中断的故障。安装边界方面，

　　这款接口卡的外形尺寸适配标准工业控制插槽的安装空间，外壳边缘做了安装固定孔位，可以通过螺丝直接固定在控制柜体内部的安装板上，外接线缆的弯折半径预留了足够空间，不会出现线缆插接后过度弯折导致的接触不良问题；板载元件的排布充分考虑了散热需求，发热较大的通讯芯片与电源模块布置在靠近外壳通风间隙的位置，长时间连续运行时不会出现局部积热导致的元件性能下降。实际应用时，这类接口卡不需要额外编写复杂的底层通讯协议，接入EtherCAT总线网络后可以自动完成设备识别与地址分配，配合六轴机器人的运动控制器，能够实时传输各轴的位置、速度、扭矩反馈数据，同时下发控制器的运动控制指令，支持分布式时钟同步，保证六个关节轴的动作同步误差控制在微秒级别，

　　满足机器人高速拾放、轨迹焊接、精密装配等场景的运动控制要求。不同于普通的商用通讯网卡，这款接口卡的所有元件选型都满足工业级宽温要求，能够在-20℃到60℃的环境温度范围内稳定工作，适配车间现场复杂的温度变化条件，外壳的防护等级达到IP20以上，能够阻挡直径大于12mm的固体异物进入，适合安装在工业控制柜内部的常规使用场景。在结构细节处理上，接口的插接部位做了镀金处理，提升反复插拔后的接触可靠性，避免长期使用后出现接触氧化导致的通讯故障；PCB板做了三防漆涂覆处理，能够抵御潮湿、盐雾、霉菌等环境因素对电路板的侵蚀，延长设备在复杂工业环境下的使用寿命。布线设计时，内部的电源线路与信号线路做了分层排布，避免电源线路的纹波干扰高速通讯信号，保证总线数据传输的误码率控制在极低水平，满足工业实时控制的可靠性要求。
