双耳环铰接式液压执行油缸结构设计

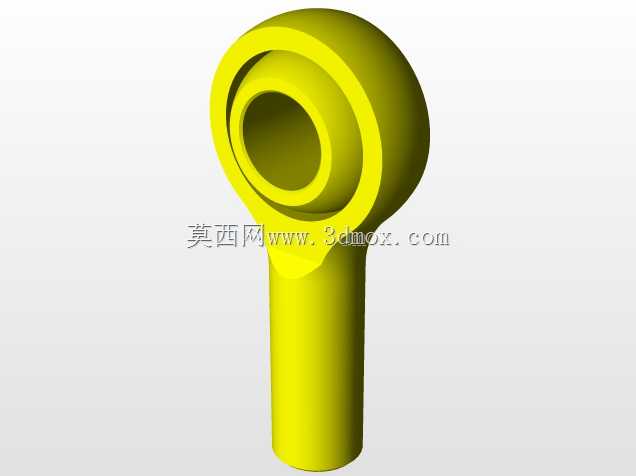

　　在工程机械、重型装备、工业自动化生产线的液压传动回路里，这类双耳环铰接结构的油缸是把液压能转化为直线往复机械能的核心执行部件，不像电机驱动的直线模组受行程长度、负载刚性的限制，液压油缸能在紧凑的安装空间内输出数吨到数十吨的推拉力，适配重载交变的工况需求。从结构布局来看，这款油缸采用两端铰接的安装形式，杆端与缸底端都配置了带关节轴承的耳环结构，安装时可以补偿设备机架在受力变形、加工装配误差带来的角度偏移，避免活塞杆承受径向偏载，大幅降低密封件的偏磨风险，延长油缸的整体使用寿命。缸筒部分采用无缝精密钢管加工成型，内孔经过珩磨处理达到H8级精度，表面粗糙度控制在Ra0.4以内，保证活塞在缸筒内往复运动时的密封贴合度，减少内泄漏量，

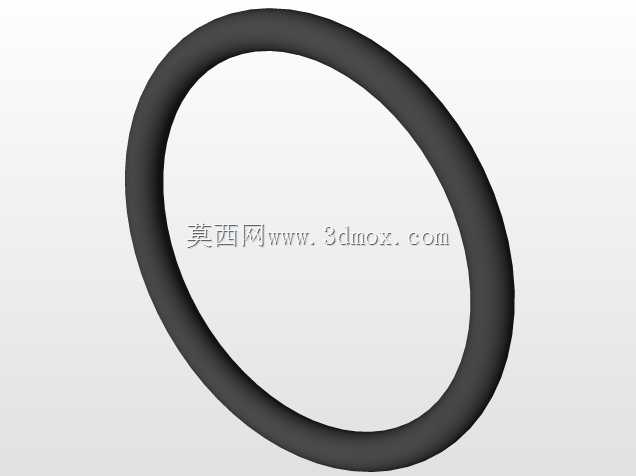

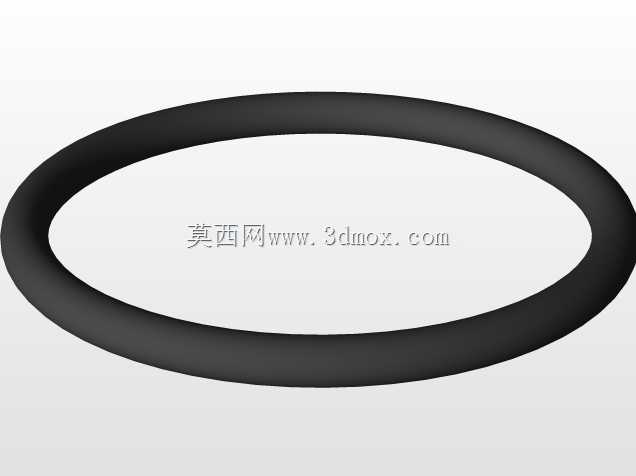

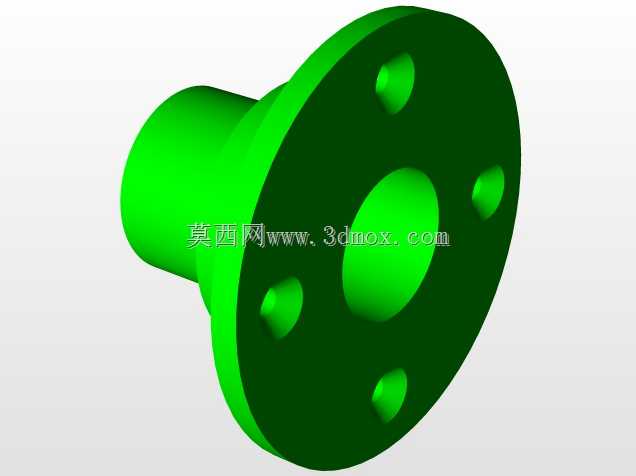

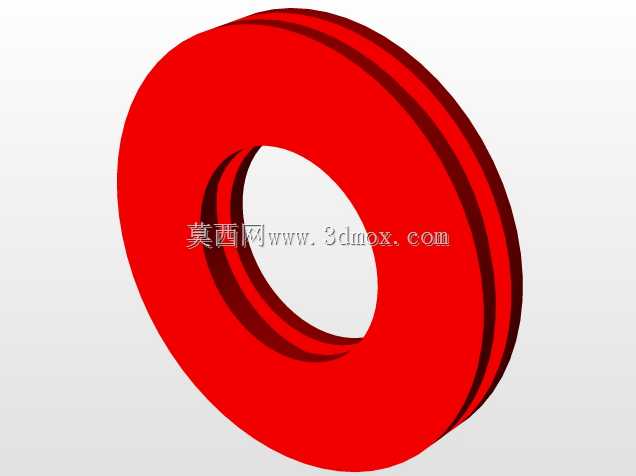

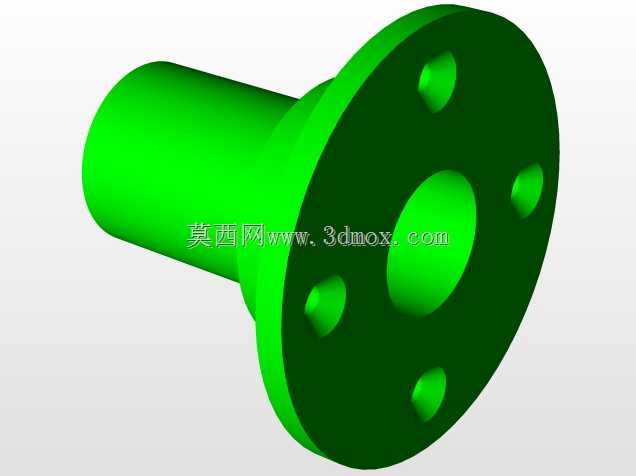

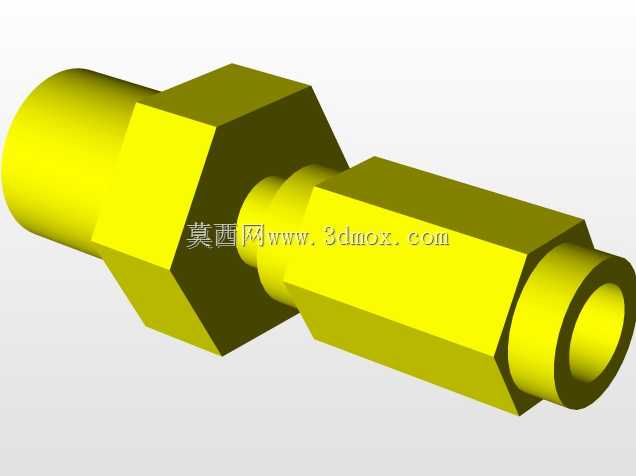

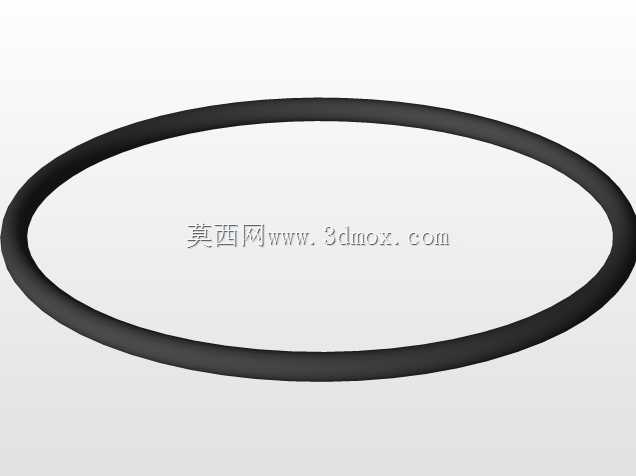

　　提升容积效率。活塞杆表面采用镀硬铬处理，镀层厚度控制在0.03-0.05mm，硬度达到HV800以上，既能抵御工况中的粉尘、水汽腐蚀，也能降低活塞杆与导向套之间的摩擦系数，避免往复运动时出现拉缸问题。油口布置在缸筒两端的侧方位位置，采用标准公制细牙螺纹连接，方便现场布设液压管路，不会和周边的机架结构、运动部件产生干涉，油口内部内置了流道倒角处理，减少高压油液进入缸腔时的紊流冲击，降低油缸动作时的振动与噪音。导向套部分采用铜合金与耐磨复合材料的组合结构，既保证足够的支撑刚性承受活塞杆的侧向力，也能通过复合材料的自润滑特性减少干摩擦风险，密封系统采用格莱圈、斯特封组合的密封形式，一道主密封承担高压油液的密封作用，

　　一道副密封拦截渗漏的油液，外侧配置防尘圈阻挡外界粉尘、铁屑进入缸筒内部，整套密封结构可以适配-20℃到80℃的常规液压油工作温度，满足大部分工业场景的使用需求。从安装边界来看，这类油缸的安装距是选型时的核心参数，也就是油缸完全缩回时两端耳环铰接中心的距离，直接决定了设备上安装支座的焊接位置，行程长度则对应执行机构的动作位移范围，选型时需要预留10-15mm的行程余量，避免活塞在行程终点撞击缸盖或者缸底。在实际应用场景中，这类铰接油缸常被用在挖掘机的斗杆驱动、装载机的举升臂控制、自动化设备的工件压紧机构、环卫车辆的厢体举升结构上，两端铰接的形式让油缸可以跟随被驱动部件的摆动角度自由调整姿态，不会出现卡滞问题。设计建模时，

　　需要重点校核耳环部位的连接强度，尤其是耳环与活塞杆、缸底的焊接或者螺纹连接位置，要能承受额定负载下的拉压交变应力，避免出现断裂失效；同时要核算活塞杆的长径比，当行程较长时，活塞杆直径不能过细，否则在受压伸出时容易出现失稳弯曲的问题，一般长径比控制在10以内时不需要额外加装支撑装置，超过这个数值就需要考虑增加中间支撑或者加大活塞杆直径。另外，缸筒的壁厚计算需要结合系统额定工作压力来确定，按照薄壁圆筒或者厚壁圆筒的强度公式核算，保证在1.5倍额定压力的耐压测试下不会出现变形、渗漏问题。在三维建模过程中，所有的密封沟槽尺寸都严格遵循对应的国家标准，保证后续加工时可以直接选用标准规格的密封件，不需要单独定制，降低生产采购成本；铰接耳环的关节轴承安装孔也采用标准尺寸系列，方便后期维护时直接更换标准轴承，不需要重新加工连接部位。这类油缸的动作速度可以通过液压回路中的节流阀、调速阀进行调节，配合换向阀实现伸出、缩回、停止的动作控制，在有保压需求的回路中，还可以在缸筒油口位置加装液压锁，保证油缸在停止位置不会因为负载外力出现位移，满足设备的位置保持需求。
