外啮合齿轮式流体输送泵结构设计

项目分类:泵 发布时间:2022-06-09 ID:647146
  • 外啮合齿轮式流体输送泵结构设计
  • 外啮合齿轮式流体输送泵结构设计
  • 外啮合齿轮式流体输送泵结构设计
  • 外啮合齿轮式流体输送泵结构设计
  • 外啮合齿轮式流体输送泵结构设计
  • 外啮合齿轮式流体输送泵结构设计
  • 外啮合齿轮式流体输送泵结构设计
  • 外啮合齿轮式流体输送泵结构设计
  • 外啮合齿轮式流体输送泵结构设计
  • 外啮合齿轮式流体输送泵结构设计

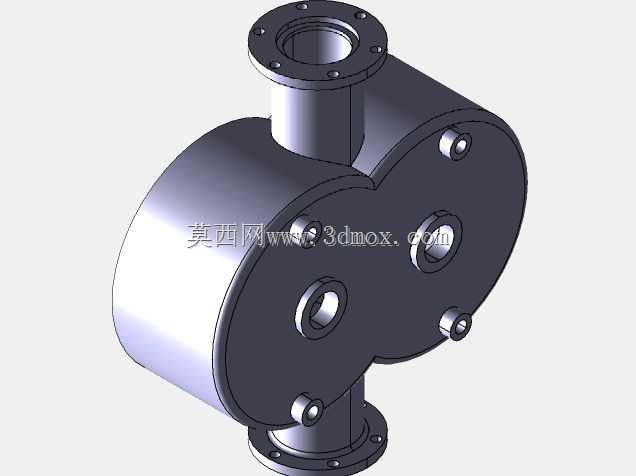

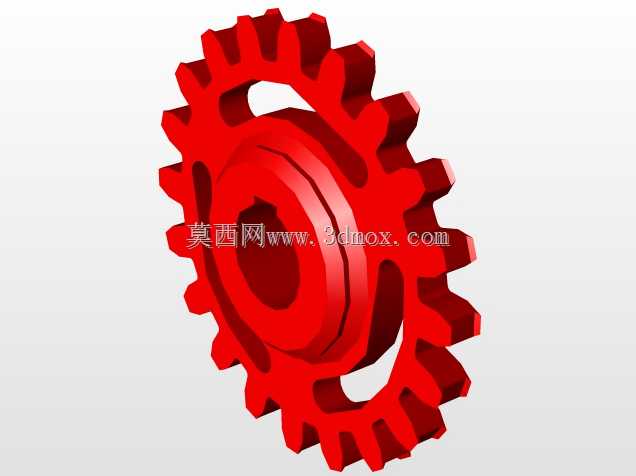

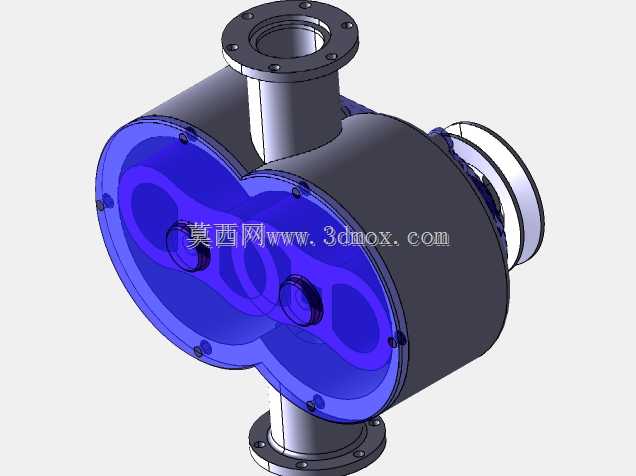

  这款外啮合齿轮结构的流体输送泵,核心采用一对参数完全匹配的渐开线圆柱齿轮作为动力输送元件,两个齿轮分别通过轴系支撑在8字形的泵腔内部,泵腔轮廓完全贴合齿轮齿顶圆的运动轨迹,将径向间隙控制在合理区间,避免输送过程中出现流体从高压侧回流到低压侧的问题,保证容积效率维持在较高水平。泵体上下两端分别设置同轴的圆柱形进出液接口,接口内径与泵腔低压区、高压区的通流截面做了平滑过渡设计,减少流体进入和流出泵腔时的局部阻力损失,避免在接口位置产生涡流引发的振动和气蚀问题。从结构布局来看,主动齿轮轴和从动齿轮轴的中心距完全匹配齿轮啮合的标准中心距,两个轴的支撑端都设置了对应的轴肩定位结构,轴承安装位的尺寸公差按照IT6级精度设计,

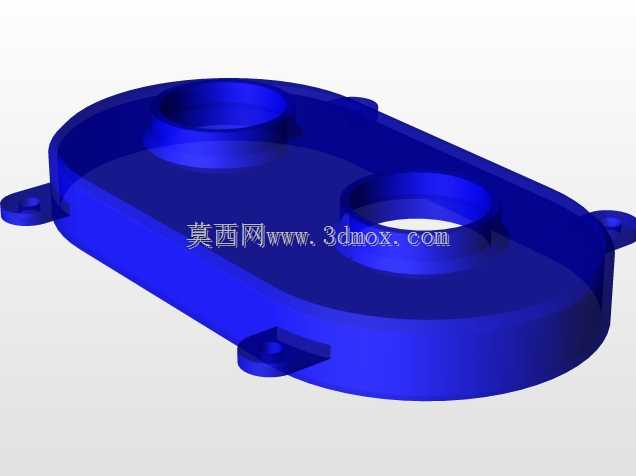

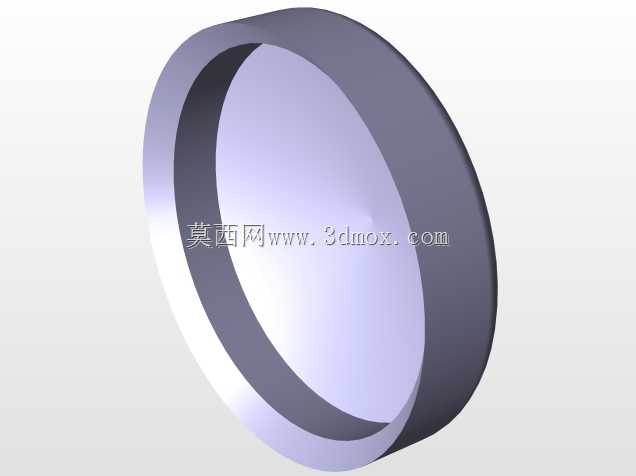

  既保证轴系转动时的同轴度要求,也能控制齿轮啮合时的齿侧间隙在合理范围,避免间隙过大导致的流量脉动加剧,或是间隙过小引发的齿面磨损加剧问题。泵体的连接法兰位置设置了四个对称分布的螺栓安装孔,孔位的位置度公差控制在0.05mm以内,安装时可以通过螺栓将泵体与端盖紧密压合,结合面位置预留了密封件的安装槽,可根据输送介质的特性选择O型密封圈或是密封垫片,防止高压流体从结合面泄漏。在实际应用场景中,这类齿轮泵常被用于液压系统的动力源、润滑系统的供液单元,或是低粘度流体的定量输送场景,相比离心泵,它的自吸能力更强,启动前不需要灌泵,输送流量稳定,对介质粘度的适应范围更广,在机床润滑系统、小型液压站、燃油输送管路中都有广泛应用。设计过程中,

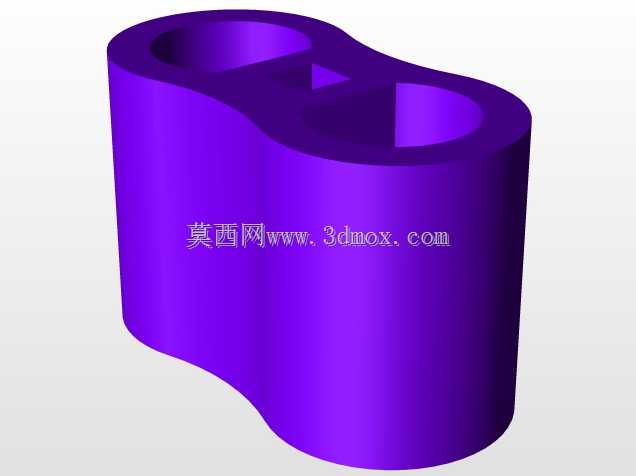

  齿轮的参数选择是核心环节,模数根据额定流量和工作压力选定,齿宽则综合考虑流量大小和轴系的受力情况,齿宽过大会导致齿轮轴向受力不均,加剧局部磨损,齿宽过小则会让泵的整体容积效率下降,无法达到额定输送流量。泵腔的8字形轮廓加工时,需要保证两个圆弧段分别与两个齿轮的齿顶圆保持均匀的径向间隙,间隙值通常控制在0.02-0.05mm之间,间隙过大会导致内泄漏增加,容积效率下降,间隙过小则可能在齿轮受热膨胀时出现齿顶与泵腔内壁的刮擦,引发卡滞故障。进出液接口的长度设计充分考虑了管路安装的操作空间,接口外壁预留了管螺纹或是法兰连接的加工余量,可根据不同的安装场景选择对应的连接方式,接口与泵腔的过渡位置做了圆角处理,避免尖角位置的应力集中,

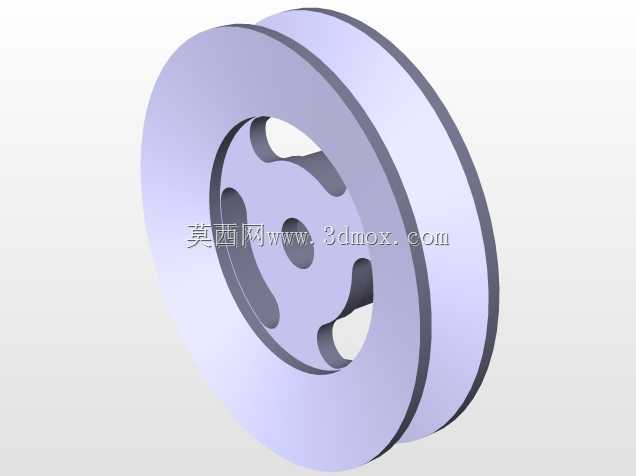

  同时减少流体流动时的阻力。轴系的密封位置设置在泵体与端盖的轴伸端,根据输送介质的腐蚀性和工作压力,可选择填料密封或是机械密封结构,密封位的轴表面粗糙度控制在Ra0.8以下,减少密封件的磨损,延长密封件的使用寿命。两个齿轮的啮合位置将泵腔自然分隔为低压吸入区和高压排出区,当齿轮转动时,轮齿脱开啮合的一侧容积逐渐增大,形成负压将流体吸入泵腔,随着齿轮的转动,齿槽内的流体被带到轮齿进入啮合的一侧,容积逐渐减小,将流体加压后从排出接口送出,整个输送过程连续稳定,流量脉动相比其他类型的容积泵更小,适合对流量稳定性有一定要求的输送场景。安装边界方面,泵体整体的外形轮廓以两个齿轮中心连线为对称轴对称分布,四个安装孔的中心距尺寸统一,安装时不需要额外调整位置,可直接适配标准的安装基座,轴伸端的尺寸按照通用的联轴器安装标准设计,可直接匹配标准型号的联轴器与动力源连接,不需要额外加工转接零件。在结构细节上,齿轮与轴的连接采用平键连接,键槽的位置度公差严格控制,保证齿轮转动时的动平衡性能,避免高速转动时出现振动和噪音,轴的两端支撑位置选择深沟球轴承,可同时承受径向力和少量的轴向力,适配齿轮泵工作时的受力特性,轴承的润滑可通过输送的介质直接完成,不需要额外设置润滑管路,简化了整体结构。
