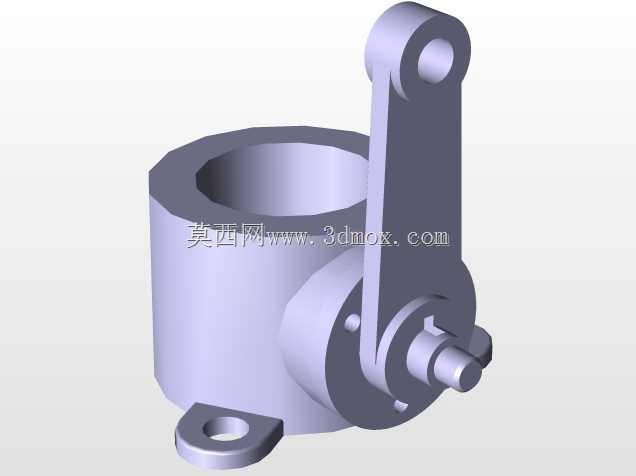

带手动摇臂结构的流体控制截止阀

　　这款带手动摇臂的截止类阀门，主要面向中小通径的低压流体管路场景设计，常见于小型化工试验台、实验室流体输送系统、小型设备的冷却循环管路、农用小型灌溉支路等不需要频繁大扭矩操作的工况，相比常规手轮式截止阀，摇臂结构的操作力臂更长，在同等密封压紧力需求下，操作人员施加的手部作用力更小，不需要借助额外的加力杆就能完成可靠的通断操作，尤其适合安装位置局促、手轮旋转空间不足的管路布局场景。从功能特性来看，该阀门采用侧装摇臂驱动阀芯升降的结构，阀芯与阀座的密封面采用锥面配合设计，关闭时摇臂带动阀芯轴向进给，能够实现管路的零泄漏截断，全开状态下流道为直通式结构，介质流经时的流阻相比角式截止阀降低约30%，适合输送水、低粘度润滑油、

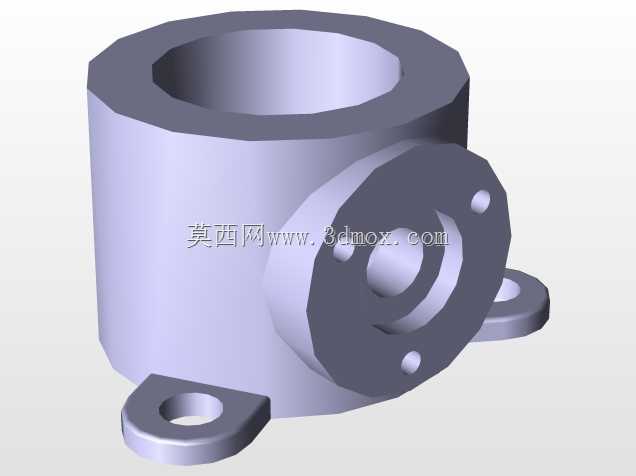

　　低压气体等无强腐蚀性的介质，工作压力适用范围覆盖0-1.6MPa的常规低压工况，介质工作温度区间适配-20℃到120℃的常规使用场景，能够满足绝大多数民用、小型工业场景的流体控制需求。设计过程中优先考虑了安装适配性与操作便捷性的平衡，阀体主体采用圆柱形流道结构，底部设置带安装孔的一体式固定支脚，两个安装孔的中心距与同通径常规管道支架的安装孔位通用，不需要额外制作过渡安装板就能直接固定在管路支架或者设备基座上；侧面的摇臂铰接座与阀体为一体化铸造成型后加工，避免了装配式铰接座的连接松动问题，摇臂的转动行程做了机械限位，全开和全关位置都有刚性挡块定位，操作人员不需要观察阀芯位置，只需要将摇臂扳到限位位置就能确定阀门的通断状态，

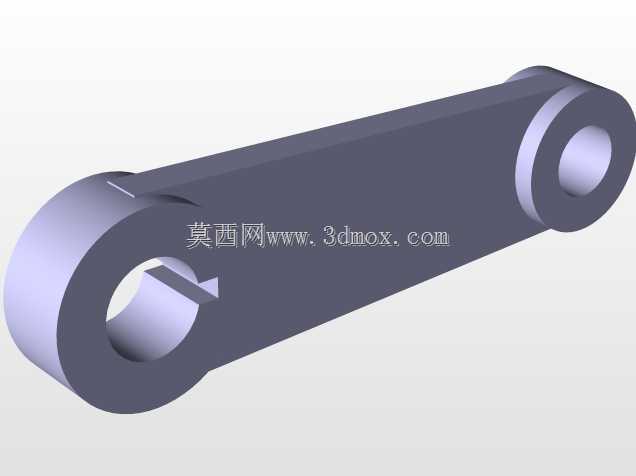

　　避免了操作不到位导致的密封失效或者流道未完全打开的问题。外形尺寸方面，阀体的通径为DN25规格，主体圆柱外径为62mm，流道中心到底部安装面的高度为48mm，摇臂在全关状态下的最高点距离流道中心的高度为112mm，全开状态下摇臂向侧面摆出的最大外伸尺寸为76mm，安装时需要在阀体侧面预留至少90mm的操作空间，避免摇臂转动时与周边管路或者设备构件发生干涉；摇臂末端的操作手柄套采用防滑结构设计，表面做了滚花处理，即使操作人员手上沾有少量油污或者水渍，也能稳定施力不会打滑。结构细节上，阀芯的驱动螺杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的传动效率更高，耐磨性能更好，长期频繁操作也不会出现螺纹滑牙的问题，

　　螺杆与阀体的配合位置设置了双重O型圈密封，能够避免介质顺着螺杆间隙向外泄漏，同时在密封位置预留了润滑脂存储槽，出厂时填充的耐水润滑脂能够保证螺杆在3年以上的使用周期内不需要额外加注润滑，操作力矩不会出现明显上升。摇臂与驱动螺杆的连接采用浮动铰接结构，摇臂转动时的角度偏差不会对螺杆产生径向作用力，避免螺杆长期受径向力出现弯曲变形，延长了驱动部件的使用寿命。在安装边界设计上，阀体两端的连接接口采用标准内螺纹设计，螺纹规格为G1寸，能够直接和同规格的镀锌钢管、PPR管外螺纹接头配合连接，不需要额外配置转换接头，接口的密封面采用平面结构，安装时只需要在接头处缠绕生料带或者加装密封垫片就能实现可靠密封，对安装人员的操作技能要求较低，普通管路安装工人不需要专门培训就能完成装配。考虑到部分场景下需要对阀门开度进行调节，摇臂的限位挡块上预留了刻度安装位，用户可以根据需要加装开度指示牌，实现对介质流量的粗略调节，不需要额外采购带调节功能的专用阀门，拓展了产品的适用场景。阀体的壁厚设计按照1.5倍额定工作压力的安全系数计算，在额定压力下不会出现阀体变形或者破裂的问题，即使管路出现短时水锤冲击，只要冲击压力不超过2.5MPa，阀体结构都能保持完整，不会出现泄漏或者破损的安全问题。
