SolidWorks设计小型尾翼式火箭原型结构

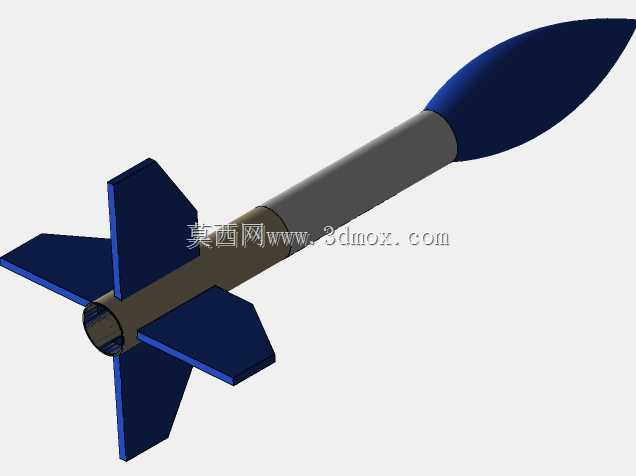

　　这款尾翼式火箭原型的结构设计，核心围绕小型航空模型的飞行稳定性需求展开，整体采用分段式模块化布局，从弹头到尾段依次设置整流头锥、主承力箭体、尾翼安装段、尾部喷口连接段四个核心结构段，各段之间采用轴孔配合的止口定位方式，可实现快速拆装，既满足模型组装调试的便捷性，也能保证装配后整体同轴度误差控制在合理范围内，避免飞行过程中因结构偏心产生偏航力矩。

　　从实际应用场景来看，这类小型火箭原型可作为航空航天科普教学的演示教具，也可作为模型火箭爱好者的改装基础载体，部分结构参数经过调整后，还可用于低速风洞的测力试验，验证不同尾翼布局下的气动阻力特性。设计过程中优先考虑了结构的工艺可行性，所有外露曲面均采用等曲率过渡处理，头锥部分的椭球曲面母线经过多次曲率校验，避免出现曲面褶皱或者曲率突变的问题，既降低了3D打印或者机加工的工艺难度，也能减少飞行过程中的压差阻力。

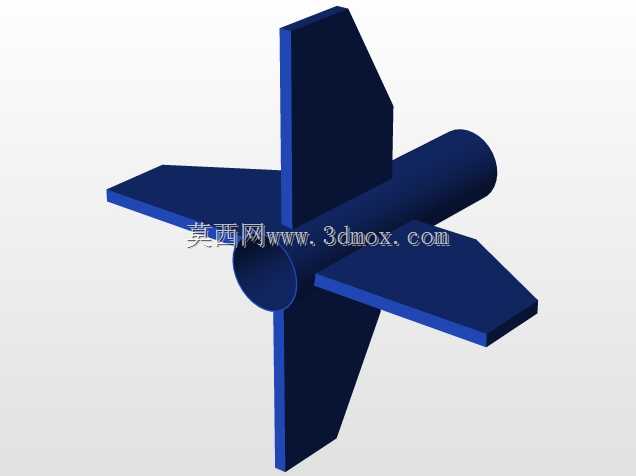

　　外形尺寸方面，整体长径比控制在10:1的常规小型模型火箭区间，主箭体采用等直径圆柱结构，外径尺寸适配常规模型火箭的标准发动机套管，内壁预留了发动机安装的定位台阶，可直接卡入标准规格的固体模型火箭发动机，不需要额外制作转接衬套。尾翼部分采用四片对称式梯形直翼布局，翼根与箭体采用一体化连接设计，翼面厚度均匀，后缘做了斜切减阻处理，翼展尺寸经过气动配平计算，保证火箭在亚音速飞行状态下的静稳定度处于合理区间，既不会因为稳定度过高导致飞行过程中抗风能力差，也不会因为稳定度不足出现飞行失稳翻滚的问题。

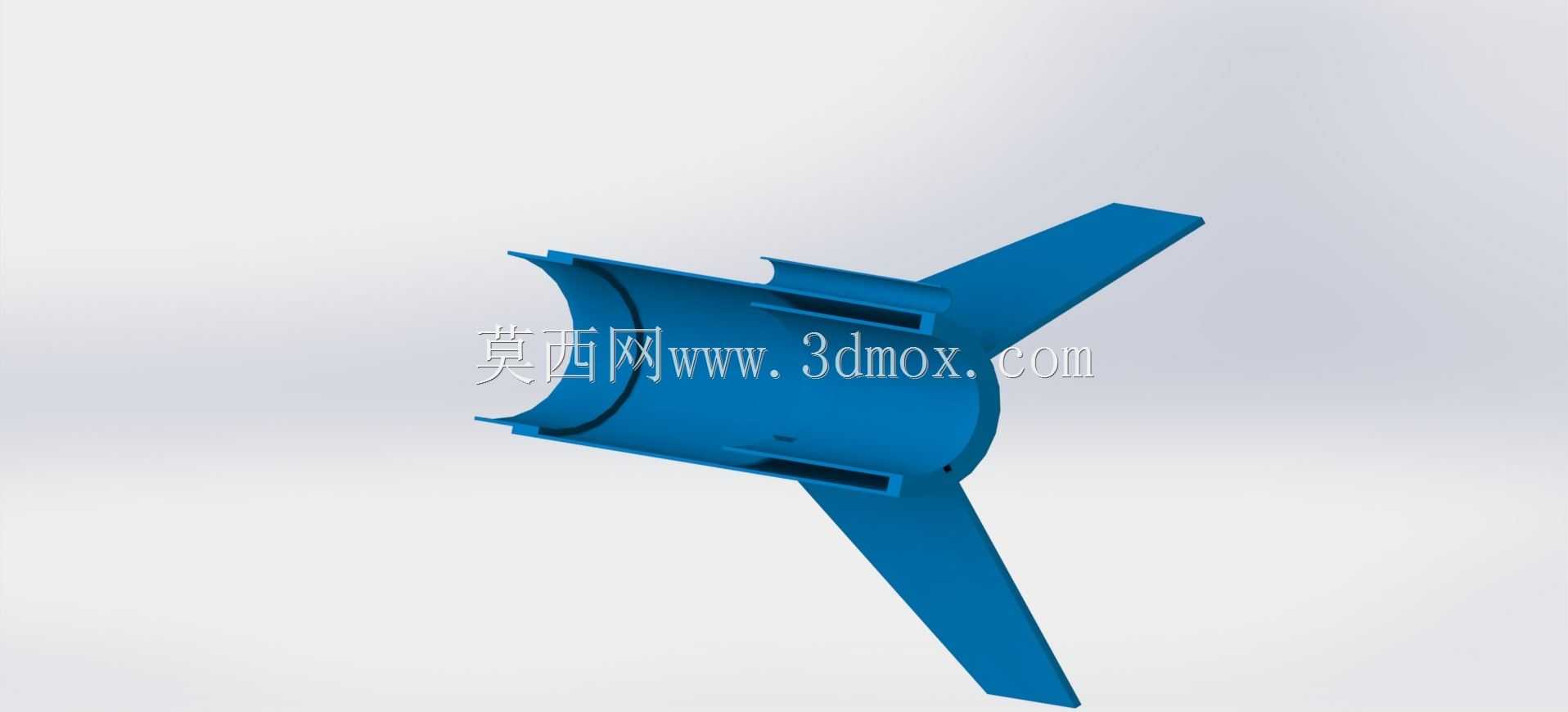

　　尾段的喷口连接部分采用内凹式设计，喷口端面与箭体尾端面预留了一定的安全距离，避免发动机工作时的高温燃气直接冲刷尾翼根部，同时尾段内壁设置了导向卡槽，可直接插入点火装置的固定座，不需要额外打孔固定，减少对箭体主承力结构的强度破坏。主箭体的壁厚经过强度校核，在满足模型火箭发射时的过载强度要求前提下，尽可能做薄处理，降低整体结构重量，提升飞行高度上限。

　　设计过程中针对尾翼的安装位置做了多轮调整，最初的方案将尾翼设置在距离尾端三分之一箭体长度的位置，经过气动仿真验证后发现该位置的尾翼稳定力矩不足，容易在发射初始段出现摆动，最终将尾翼整体后移至靠近尾喷口的位置，利用尾部的气流直吹段提升尾翼的舵效，同时调整了尾翼的后掠角度，进一步提升飞行过程中的方向稳定性。头锥与主箭体的连接采用插接式结构，头锥尾部设置定位圆柱，插入主箭体内孔后依靠摩擦力固定，可在火箭落地撞击时实现头锥脱落吸能，减少内部载荷舱的冲击损坏，也方便回收后重复拆装使用。

　　结构细节上，所有棱边均做了R0.5的圆角处理，避免加工或者组装过程中出现锐边划伤的问题，箭体表面没有设置多余的凸起结构，尽可能保证气动外形的光顺性，尾翼与箭体的连接位置做了小圆弧过渡，减少角区的气流分离，降低飞行过程中的诱导阻力。整体结构没有采用复杂的异形曲面，所有特征均可通过常规的拉伸、旋转、扫描等基础建模命令完成，建模逻辑清晰，特征树层级明确，方便后续使用者根据自身需求修改尺寸参数，比如调整箭体长度适配不同推力的发动机，或者更换尾翼形状验证不同气动布局的飞行特性。
