多关节带夹爪回转基座机械臂结构设计

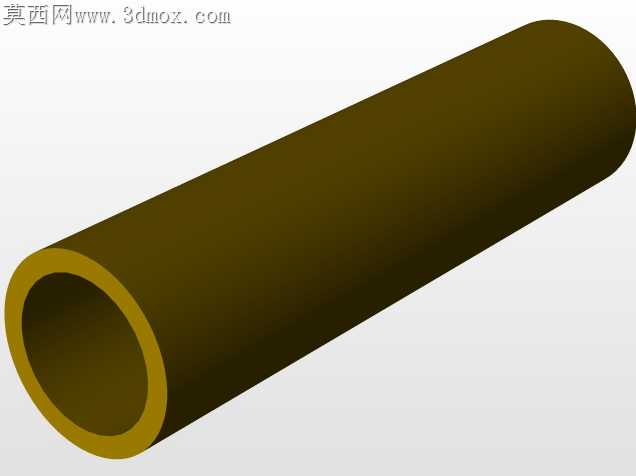

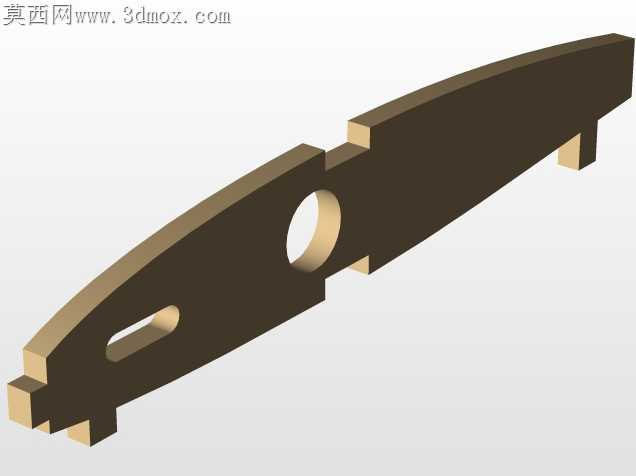

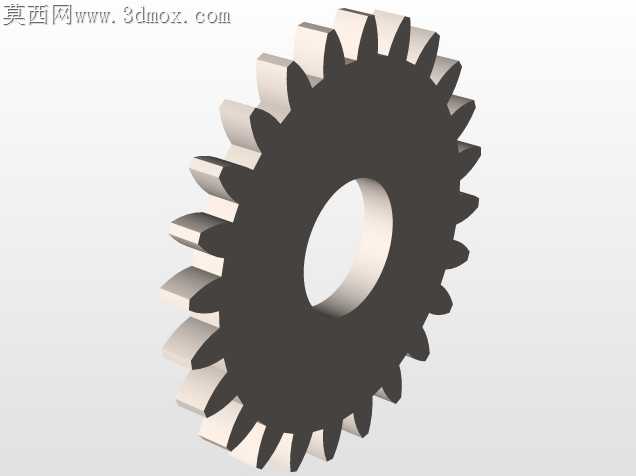

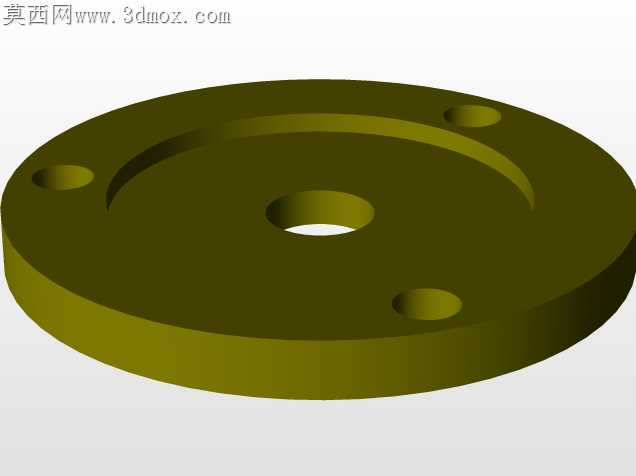

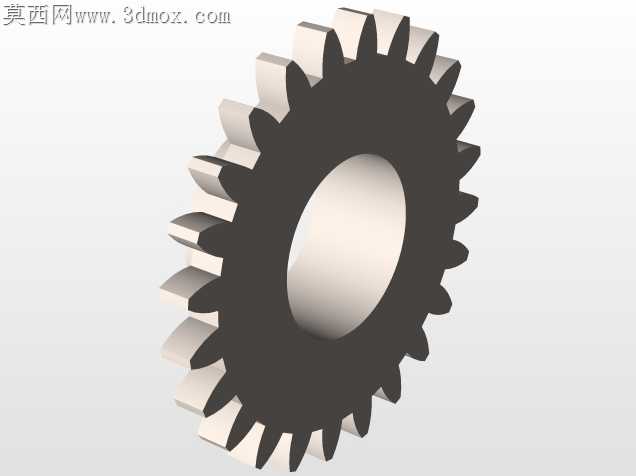

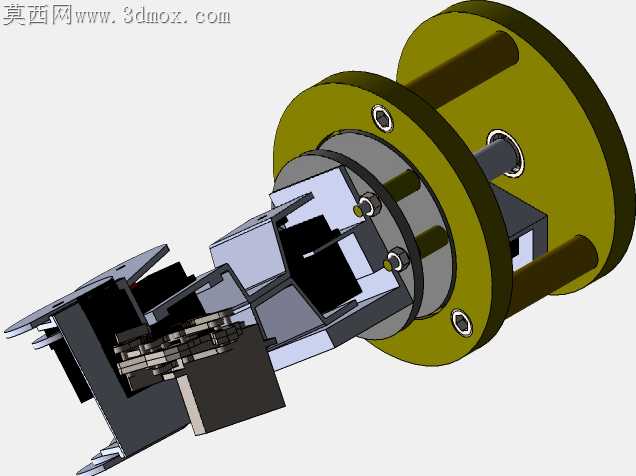

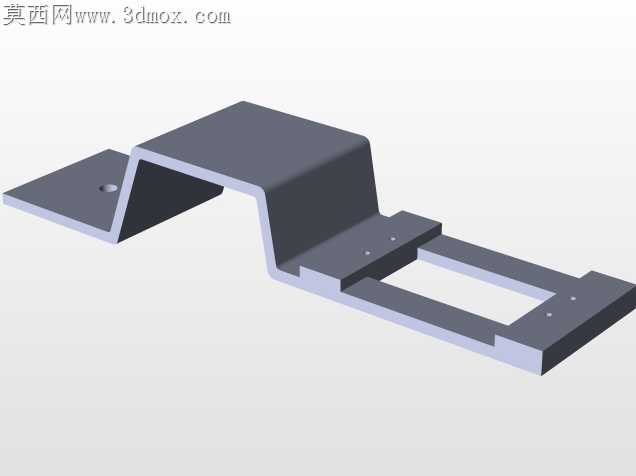

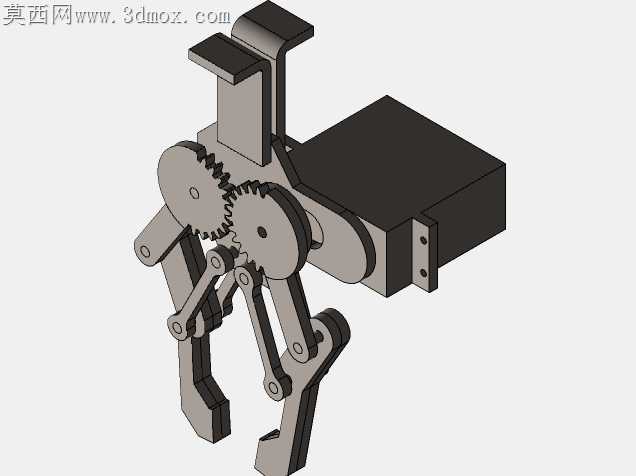

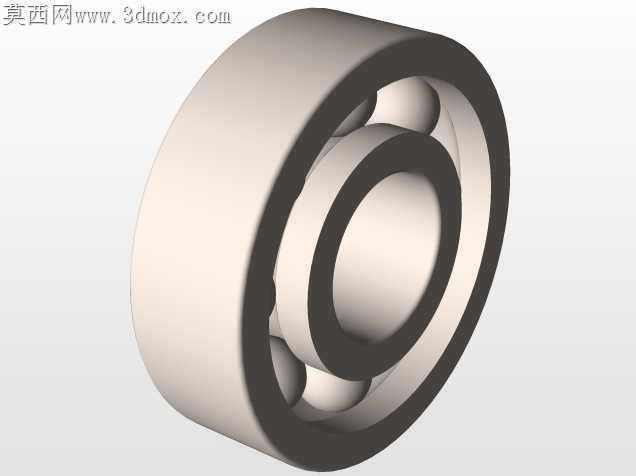

车间里常见的小型教学用机械臂，常出现大臂回转卡顿、夹爪夹持力不均的问题，这套结构在铰接处做了针对性的公差适配调整。底座的回转支撑采用双层法兰叠合结构，中间预留的轴承安装槽位特意做了0.02mm的过盈配合余量，避免长期正反转启停后出现轴承外圈打滑的问题，底座内部的走线槽沿着支撑立柱内壁排布，不会随回转动作拉扯线缆，杜绝了实训场景里频繁转动磨破线皮的隐患。大臂与小臂的铰接位置，没有采用常见的单轴穿接设计，而是在铰接两侧加装了限位挡块，挡块的接触面做了微小的倒角处理，不会在关节摆到极限位置时出现硬碰撞磕伤零件表面，铰接轴的固定端用沉头螺钉锁紧，螺钉头完全埋入臂身平面，不会在转动时剐蹭周边的传动连杆。末端夹爪的开合采用连杆联动结构，两个爪指的铰接孔位做了同轴度校准，开合过程中不会出现偏摆，夹爪接触工件的内侧面预留了防滑垫安装槽，不用额外粘贴胶垫就能直接加装防滑材质，夹持光滑圆柱件时不会出现滑脱。臂身的镂空减重槽不是均匀排布的，靠近铰接受力点的位置特意保留了实体加强筋，不会因为减重过度导致臂身在满负载伸出时出现形变，所有臂身的棱边都做了R1.5的圆角处理，加工时不会出现锐边割手的问题，也能减少应力集中带来的断裂风险。底座的安装法兰上均匀分布了六个沉头安装孔，孔位间距适配常见的实训工作台T型槽尺寸，不用额外做转接板就能直接固定在台面上，法兰底面做了0.01mm的平面度公差要求，固定后不会因为底面不平导致整个臂身倾斜。夹爪的驱动连杆与小臂的连接位置，特意留了1mm的调节间隙，装配时可以根据实际装配误差微调连杆初始位置，保证两个爪指的开合行程完全一致，不会出现单边夹爪先接触工件的问题。臂身内部的传动走线孔做了喇叭口导角，穿线时不会刮破线缆外皮，所有铰接位置的注油孔都开在臂身外侧，日常维护时不用拆解臂身就能直接加注润滑脂，减少后期维护的拆装工作量。
