车间轻型平板手推车结构设计

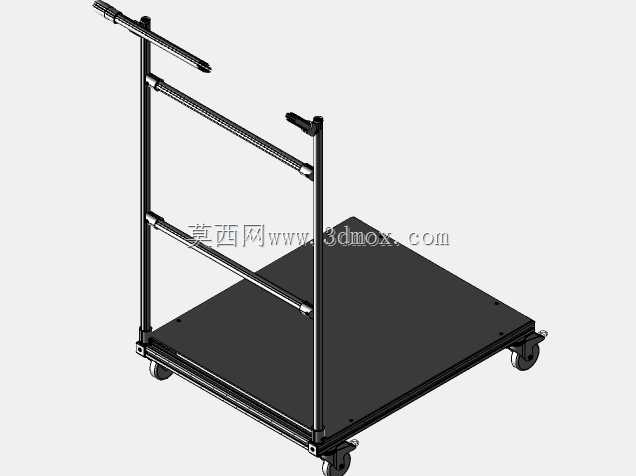

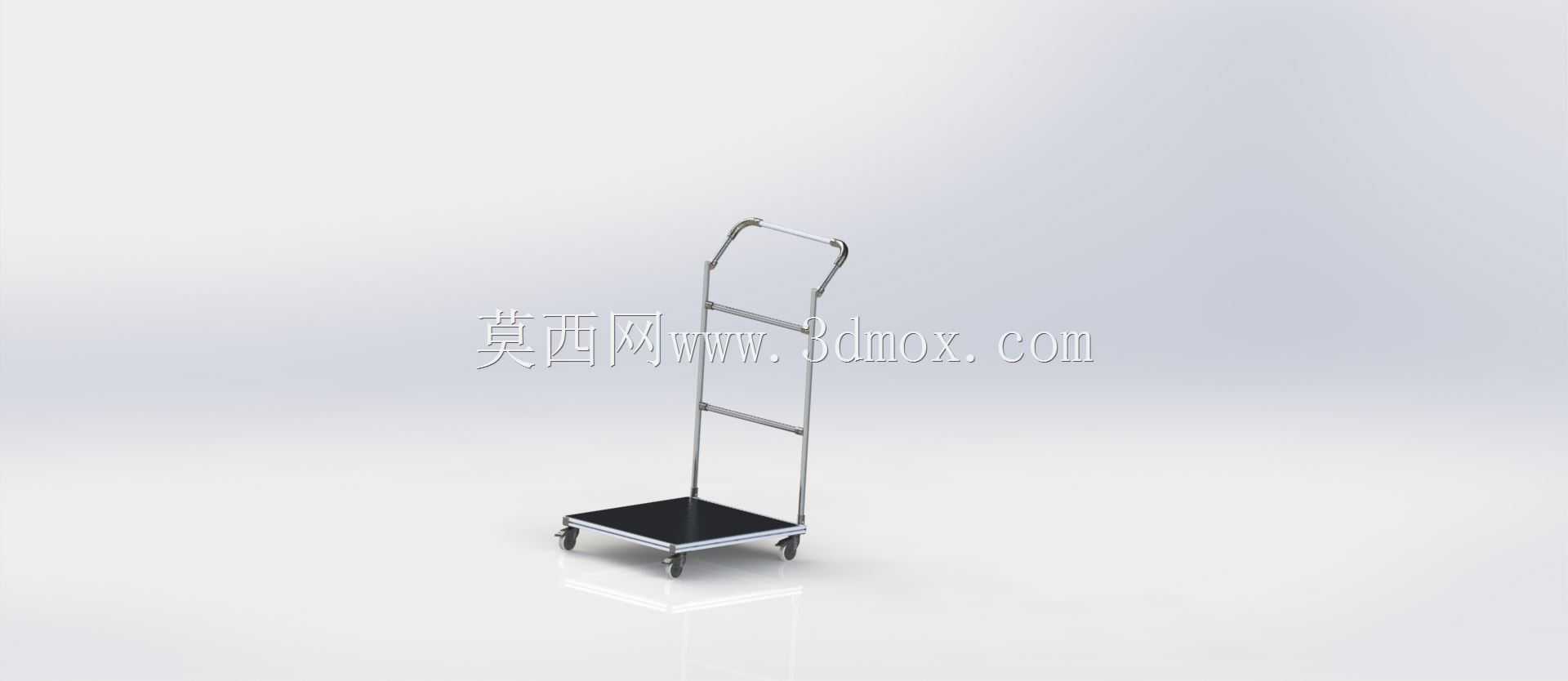

　　这款轻型平板手推车的三维结构，核心面向生产车间内部短距离物料周转、仓储区域零散货品转运、实验室小型设备移位这类高频轻载搬运场景，区别于大吨位叉车的重载作业定位，它的适用边界集中在单人可操控的100kg以内载荷工况，在电子组装车间、五金加工线边仓、电商仓储打包区这类场景里，能有效降低人工徒手搬运的劳动强度，填补大型搬运设备无法覆盖的狭窄通道作业空白。

　　从功能特性来看，整车采用平板承载面加立式推把的经典布局，承载平台选用方形平板结构，四个角点位置安装万向脚轮，其中靠近推把侧的两个脚轮可带刹车结构，方便在斜坡或者定点停靠时锁止位置，避免溜车风险。推把部分采用双杆立式结构，高度设置在成年人腰部到胯部之间的区间，符合人体工程学施力角度，操作人员推行时不需要过度弯腰或者抬臂，长时间推行作业能减少腰部和手臂的肌肉劳损。推把和承载平台之间采用刚性连接结构，保证推行时的力传递直接，不会出现推把晃动感，转向时的操控反馈清晰，在1.2米宽度的车间通道内即可完成原地转向，适配多数生产车间的通道宽度设计标准。

　　设计思路上，整车优先考虑轻量化与结构强度的平衡，承载平板底部可设置加强筋结构，在不增加整体板材厚度的前提下提升平板的抗弯折能力，避免长期放置重物出现中部凹陷变形。推把的杆件选用空心圆管或者方管结构，在保证推把抗侧向推力强度的同时，降低整车自重，单人即可完成整车的抬挪移位，方便在不同作业区域之间调配。脚轮的安装位置做了内收设计，超出平板边缘的尺寸控制在50mm以内，避免推行过程中脚轮磕碰通道两侧的设备或者货架立柱，同时降低转弯时的刮蹭风险。整车的边角位置都做了圆弧过渡处理，没有尖锐外凸结构，减少作业过程中磕碰伤人的安全隐患。

　　从安装边界与尺寸适配角度，承载平板的长宽尺寸控制在600mm*400mm这个常规区间，既可以容纳常见的周转箱、小型工装夹具、零散加工件的放置需求，又不会因为尺寸过大导致在狭窄工位之间通行受阻。整车总高度控制在1000mm以内，推把顶部不超过普通成年人的肩部高度，在穿过高度较低的设备管线下方时不会出现卡滞。脚轮的轮径选用100mm左右的静音橡胶轮，既能在环氧地坪、水泥地面、瓷砖地面等常见车间地面上平稳推行，又能过滤地面微小缝隙、接缝带来的颠簸感，运输精密电子零部件、易碎工件时能减少震动带来的工件损伤。连接部位全部采用标准紧固件装配，没有焊接固定的非拆分结构，后期脚轮磨损、推把变形时可以单独更换配件，不需要整体报废，降低长期使用的维护成本。

　　实际作业过程中，这款手推车可以适配多种作业需求，线边配送时可以单次放置2-3个标准零件周转箱，完成工序之间的半成品转运；仓储盘点时可以放置盘点工具、零散货品，随操作人员移动完成货品整理；设备维护时可以承载维修工具、拆卸下来的小型零部件，在设备之间移动作业，不需要反复往返工具柜取放物件。整车没有多余的复杂结构，所有受力部位的应力分布都经过结构校核，在额定载荷下长期使用不会出现结构变形、连接松动的问题，推把和承载平台的连接位置做了加强三角支撑，应对推行过程中突然加减速、转向带来的侧向冲击力，避免连接部位断裂失效。
