嵌入视觉检测的瓶子质量分拣控制设备

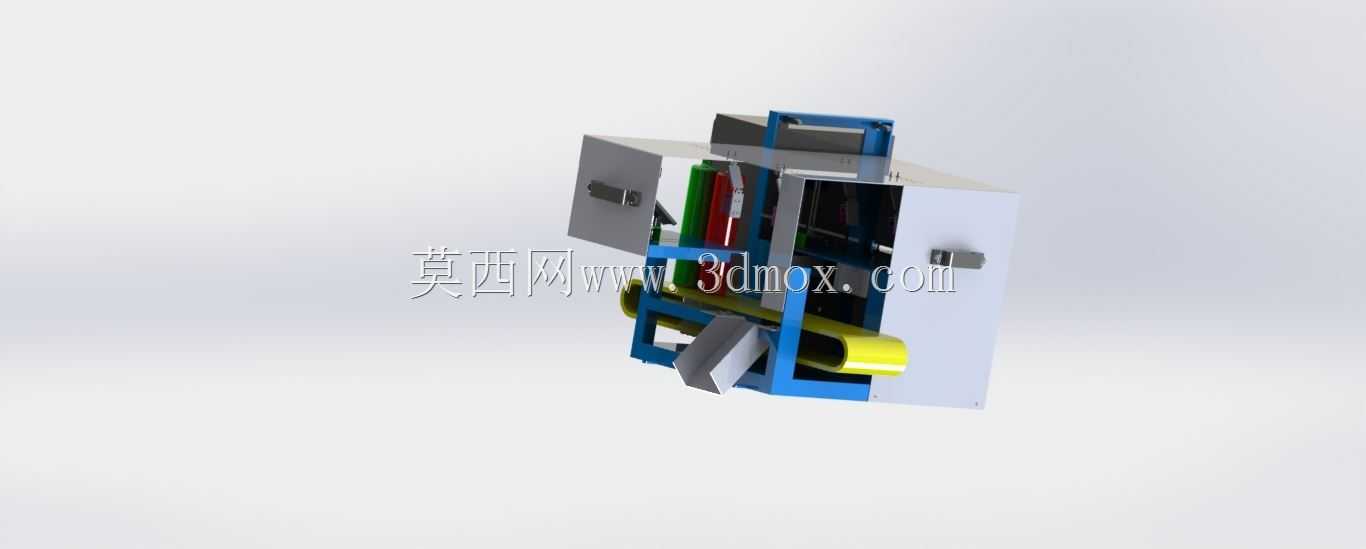

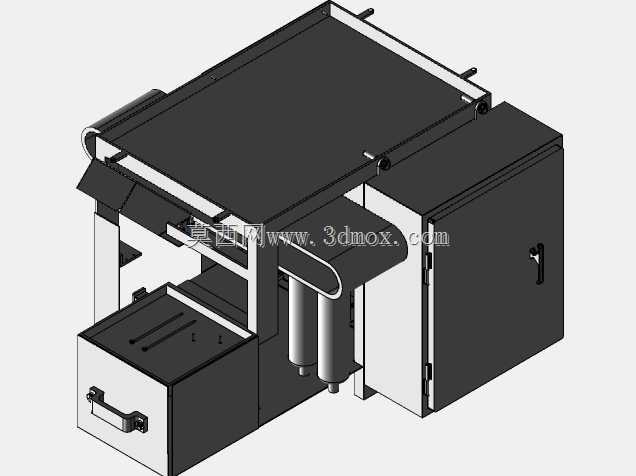

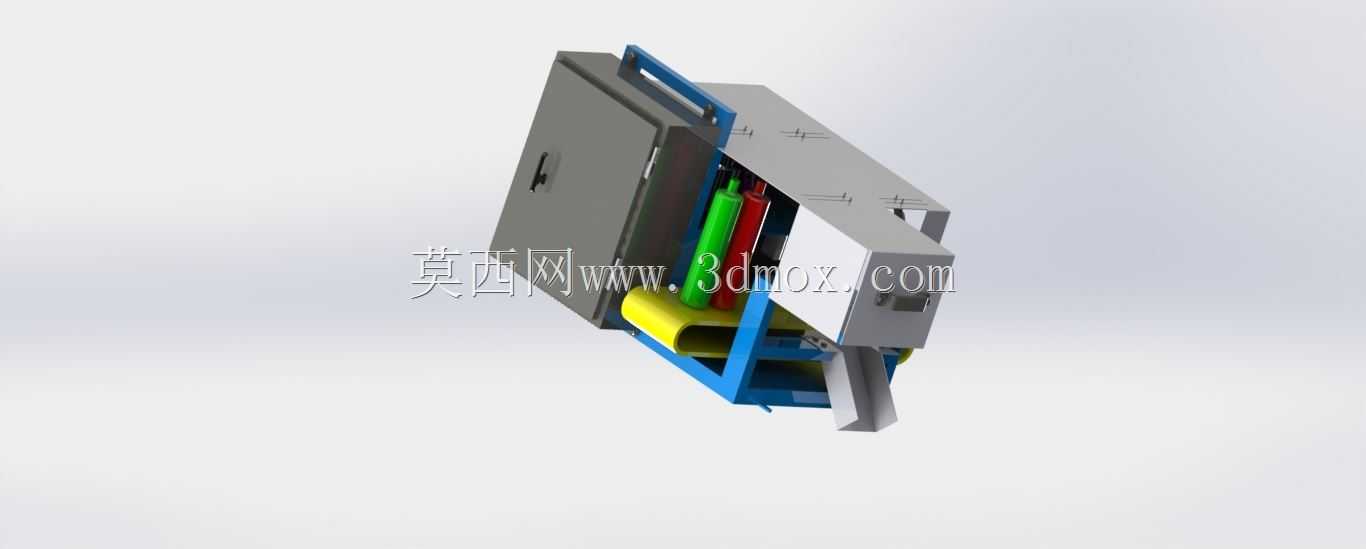

　　这套设备主要面向瓶装产品生产流水线的末端质检环节，适配饮料、日化、医药等行业的瓶装生产线在线检测需求，可直接对接现有输送线体完成不合格品的自动剔除，无需大幅改动原有产线布局。设备整体采用框架式钣金柜体结构，主体支撑采用标准铝型材拼接，外部覆盖可拆卸式钣金护板，护板设置带锁检修门，方便日常维护时快速接触内部检测与执行组件，柜体底部预留可调式支撑脚，可根据现场输送线高度调整设备整体水平度与对接高度，适配不同线体的安装高差。设备内部集成工业视觉采集组件、光源调节模块、分拣执行机构以及输送对接通道，待检测瓶子从前端输送线进入设备检测腔后，视觉组件会从多个角度采集瓶身外观、液位高度、瓶盖密封性、标签粘贴位置等维度的图像信息，

　　内置的图像处理算法会对采集到的图像做实时特征提取，对比预设的合格样本阈值完成分类判定，判定为不合格的产品会在到达分拣工位时，由侧向的拨杆执行机构将其推送至不合格品收集通道，合格产品则顺着输送通道流入后端包装工序。设计过程中重点考虑了检测腔的遮光效果，护板内侧做哑光黑处理，避免外部环境光线干扰视觉采集的成像精度，光源模块采用多角度可调的条形冷光源，可根据不同瓶身材质（透明PET、玻璃、不透明塑料）调整照射角度与亮度，减少瓶身反光造成的图像误判。设备的输送通道宽度可通过两侧的可调导轨做适配调整，可兼容直径50mm到120mm范围的圆形、方形瓶装产品，调整时无需更换结构件，仅通过松拧导轨固定旋钮即可完成宽度适配，

　　切换不同规格产品的调试时间控制在15分钟以内。内部走线全部采用线槽分层布置，动力线与信号线分开排布，避免视觉信号传输受到动力线缆的电磁干扰，柜体侧面预留散热通风口，内置低噪音散热风扇，保证长时间连续运行时内部元器件处于合适的工作温度区间。视觉检测的判定阈值可根据不同产品的质检要求做自定义设置，可单独开启或关闭某一项检测维度，比如针对无标签的裸瓶检测场景，可关闭标签位置检测项，仅保留瓶身变形、杂质、液位等检测维度，适配多品种小批量的柔性生产需求。分拣执行机构采用气动拨杆设计，拨杆端部包裹软质硅胶材料，接触瓶身时不会造成瓶身刮花或变形，拨杆的动作速度与伸出长度可根据瓶身重量与输送速度做匹配调整，避免出现打飞瓶子或剔除不到位的情况。

　　设备的进料端与出料端都设置了导向喇叭口，可抵消前端输送线带来的瓶子位置偏移，让瓶子以居中姿态进入检测腔，保证视觉采集的图像一致性，降低误判概率。考虑到生产现场的清洁需求，柜体外部所有拼接缝隙都做了密封处理，可直接用湿布擦拭表面污渍，检测腔内部的输送托板采用可拆卸式不锈钢板，沾染污渍时可快速拆下清洗，不会残留清洁死角。整套设备的安装边界控制在长1200mm、宽800mm、高1500mm范围内，不需要额外占用过大的车间空间，对接现有产线时仅需将设备进出料端与原有输送线做水平对接，固定底部支撑脚即可完成安装，不需要做复杂的地基施工。设备运行时的噪音控制在65分贝以内，不会对车间生产环境造成额外的噪音污染，气动系统的供气压力适配工厂常规的0.5-0.7MPa压缩空气气源，不需要额外配置增压设备。
