带防护围挡的工位作业支撑台结构设计

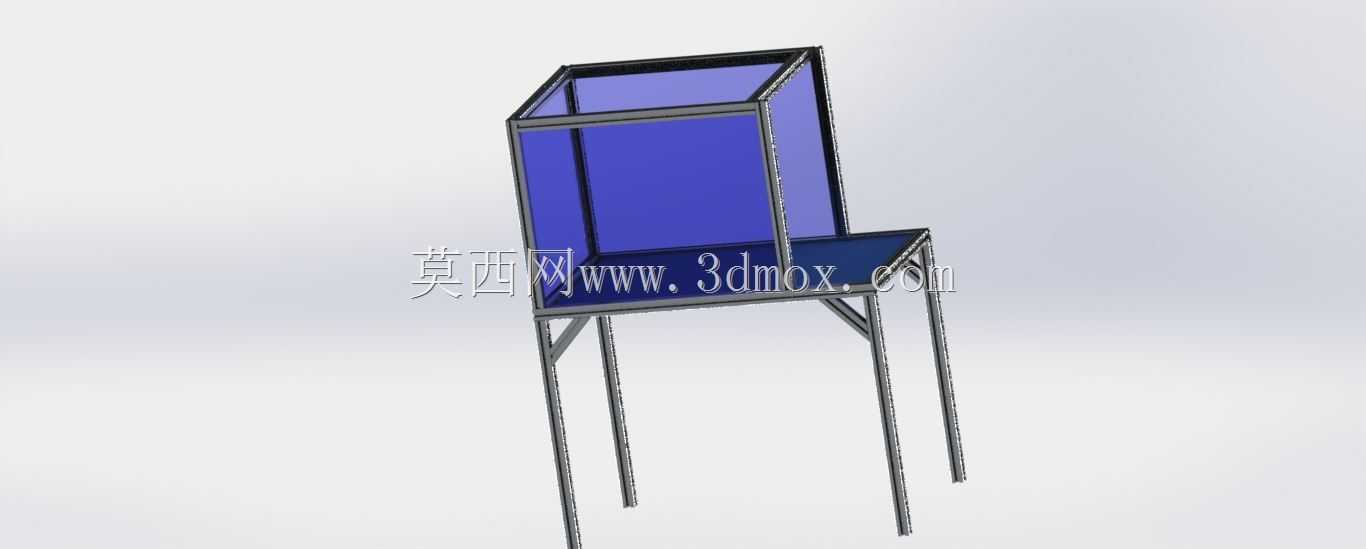

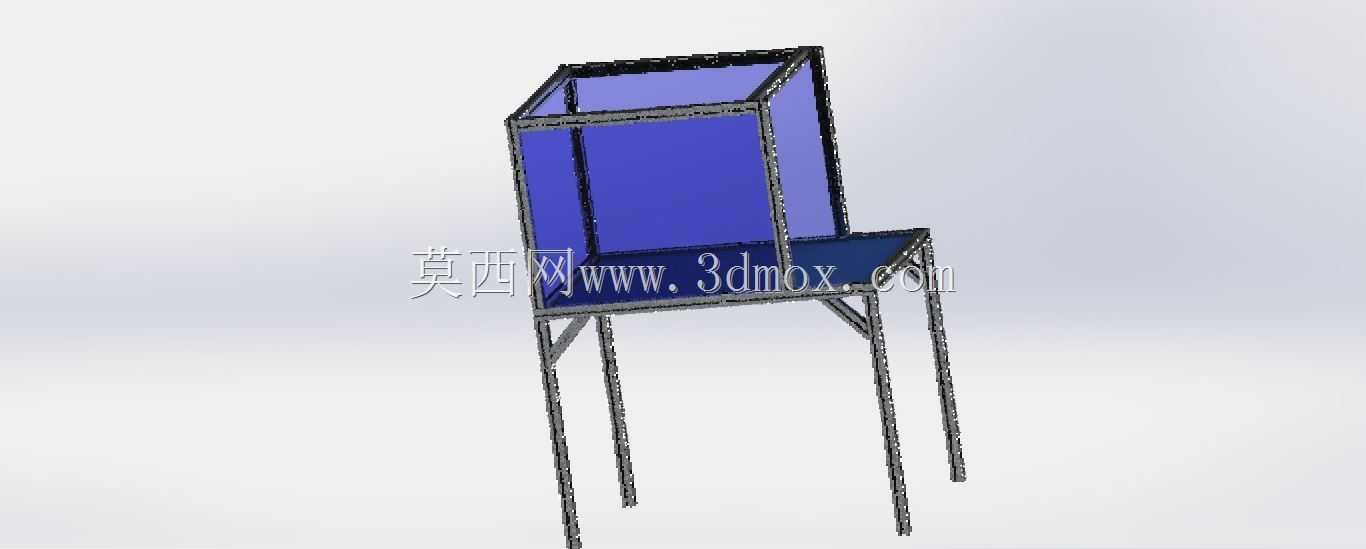

　　这款支撑台结构主要面向车间内单人定点作业场景设计，可作为小件装配、检测、包装工序的固定作业载体，适配电子元器件组装、小型五金件分拣、实验室试样处理等对作业面稳定性有基础要求的工位，区别于重型承重工作台，该结构更侧重轻量化与基础防护的平衡，适合放置在生产线旁作为辅助作业节点，也可独立设置在检修区域作为临时操作载体。从结构组成来看，整体采用方管焊接框架作为主体承载结构，四条竖直支腿采用等截面矩形管设计，支腿底部预留安装孔位，可通过膨胀螺栓与地面固定，也可加装可调脚杯适配不平整地面，支腿间距经过受力校核，在常规作业载荷下不会出现侧向倾覆风险，作业面高度参考成年人立姿作业的舒适区间设置，避免长期作业产生腰部疲劳。

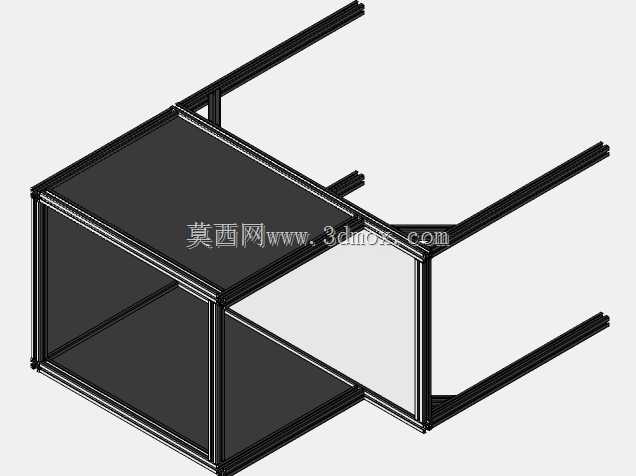

　　作业面上方设置三面围合的透明防护挡板，挡板采用嵌入式安装结构，固定在框架上部的方管卡槽内，不需要额外打胶或复杂紧固件，后期更换挡板时只需拆卸上部压条即可完成操作，防护挡板的高度设置在作业人员胸部以上位置，既可以防止作业过程中小件物料、工具从台面侧方滑落，也不会遮挡作业人员的视线，方便与对面工位传递物料或进行沟通。台面采用平板式设计，框架上部预留了台面安装的沉台结构，可根据实际使用场景更换不同材质的台面，比如防静电台面适配电子组装工序，不锈钢台面适配有油污、潮湿的作业场景，高分子复合台面适配需要轻量防砸的检测工序，不需要改动主体框架即可完成台面适配，降低了不同场景下的改造成本。在设计思路上，这款支撑台没有采用复杂的可调结构，

　　所有连接节点优先采用焊接加局部螺栓紧固的方式，减少活动连接部件带来的间隙晃动，保证作业面的整体刚性，框架的所有外露棱边都做了倒圆角处理，避免作业人员磕碰受伤，支腿与上部框架的连接位置增加了三角加强筋，抵消长期单侧受力带来的焊缝疲劳风险。从安装边界来看，整体占地面积控制在单人作业的合理区间，不需要占用过多车间通道空间，设备进场时不需要拆分，整体即可通过常规车间门，安装时不需要大型吊装设备，两名作业人员即可完成移位与固定，上部防护围挡的外边缘与支腿外边缘齐平，不会额外增加安装宽度，多个同类型支撑台并排布置时可以紧密贴合，充分利用车间的平面空间。结构受力层面，作业面的均布载荷按照常规轻型作业的需求设定，可满足日常放置工具、物料、

　　小型检测仪器的承重要求，不会出现台面中部下凹的情况，防护挡板可承受常规的侧向倚靠力，不会因为人员不小心倚靠出现变形或脱落。不同于带储物抽屉、电源接口的复杂工作台，这款结构做了最大程度的简化，没有多余的功能部件，一方面降低了整体制造成本，另一方面也减少了后期维护的点位，适合对成本敏感、作业需求相对单一的场景使用，框架表面可根据车间整体配色做喷塑处理，适配不同的车间视觉管理要求，支腿上也可预留附件安装孔位，后期可加装物料盒挂条、照明支架、防静电接地端子等扩展配件，不需要在原有结构上重新打孔，避免破坏框架的整体防腐层。
