可调节悬臂式桌面工作台灯结构设计

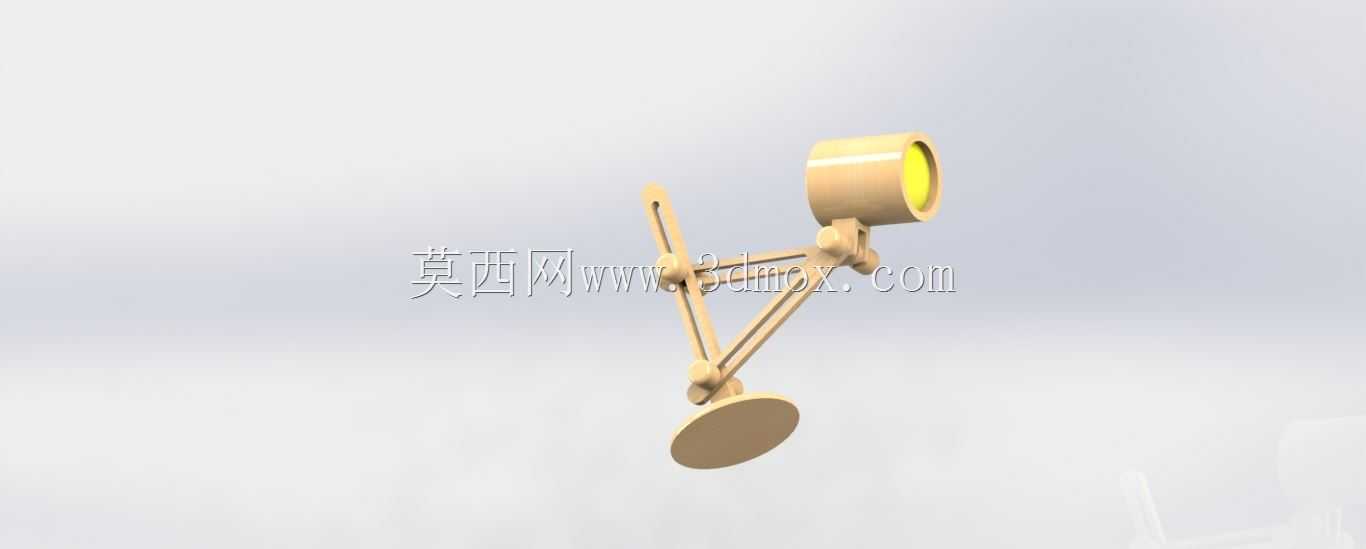

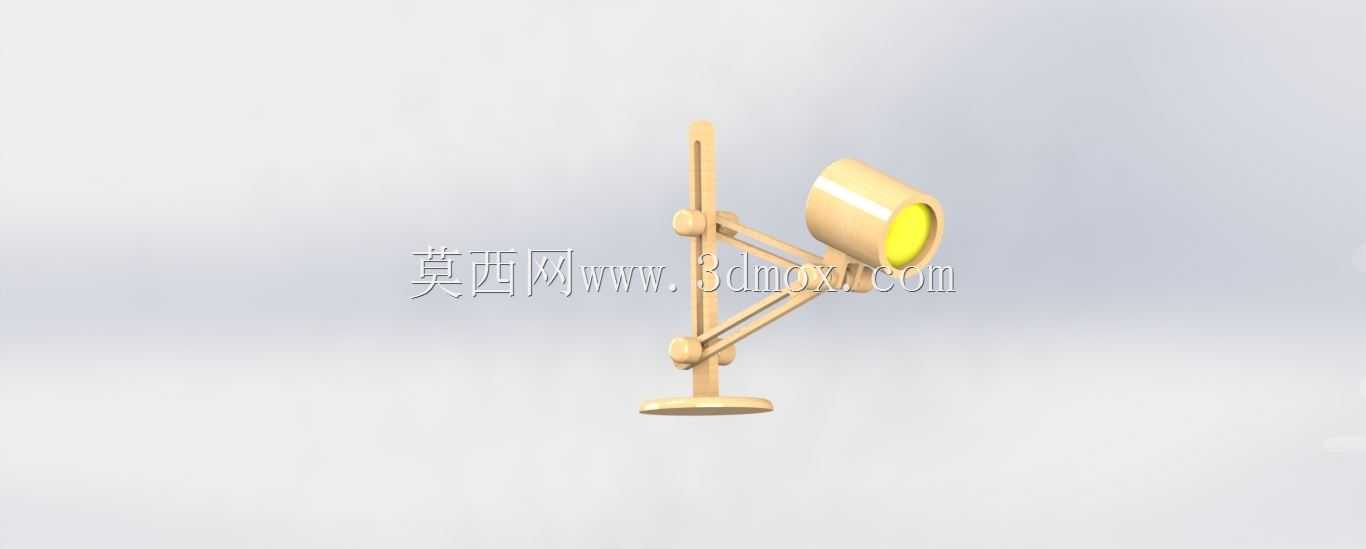

　　这款悬臂式桌面照明灯具的结构设计，核心围绕桌面作业场景的灵活照明需求展开，在日常的钳工台作业、精密零件检测、桌面手工装配、工位图纸阅读等场景下，固定位置的照明往往存在照射死角，需要灯具能够根据作业位置的变化灵活调整照射角度与覆盖范围，这款结构正是针对这类实际工位需求完成的三维建模设计。从结构组成来看，整套灯具分为底座、垂直立杆、双平行悬臂、灯头四个核心部分，底座采用圆盘式配重结构，设计时充分考虑了桌面安装的边界限制，整体底座直径控制在较小范围内，不会过多占用桌面的作业摆放空间，同时底座自身的配重质量经过匹配计算，当悬臂伸展到最大长度时，整体重心依然落在底座支撑面范围内，不会出现倾覆风险，底座底部预留了防滑垫安装槽位，

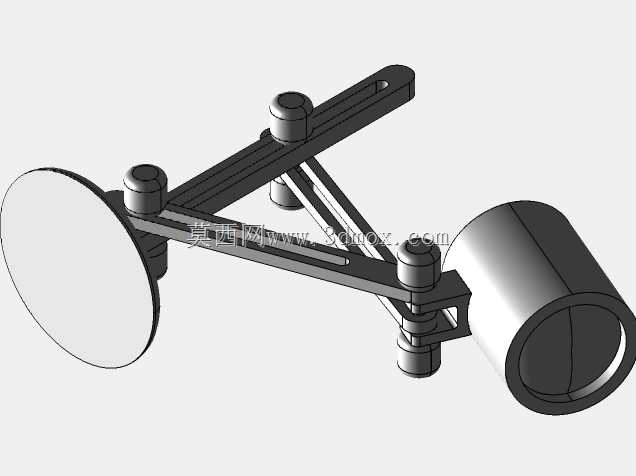

　　可粘贴橡胶防滑垫，避免灯具在光滑桌面出现滑移，也能防止刮花桌面涂层。垂直立杆与底座采用过盈配合加紧固螺钉的连接方式，保证立杆与底座的垂直度，立杆上设置了两处铰接安装位，分别连接上下两根平行悬臂，平行悬臂采用双杆平行四边形铰接结构，这一结构的核心优势是在调整悬臂伸展角度时，能够始终保持灯头的安装基准面处于水平状态，不需要额外调整灯头的俯仰角度就能保证照射方向的水平基准，减少调整操作的步骤。每处铰接节点都采用了阻尼转轴结构，设计时阻尼力矩经过匹配，既能够保证悬臂调整到任意角度后都能保持位置稳定，不会因为灯头自身重量出现下垂滑移，又能保证操作人员单手就能完成角度调整，不需要额外拧动紧固旋钮，提升工位操作的便捷性。灯头部分采用圆筒式结构，

　　内部预留了光源安装腔、反光罩安装位以及走线槽位，灯头与悬臂末端同样采用铰接连接，可实现俯仰角度的微调，满足不同照射角度的需求，灯头前端预留了柔光罩安装卡槽，可加装柔光配件避免强光直射产生眩光，适合长时间桌面作业的照明需求，减少视觉疲劳。走线设计上，所有线缆都从悬臂杆件的内部空腔穿过，不会出现线缆外露缠绕的问题，既提升了整体外观的整洁度，也能避免线缆在悬臂调整过程中被拉扯、剐蹭，提升长期使用的可靠性。在安装边界上，整套灯具伸展后最大水平覆盖距离可达到立杆外侧三倍底座直径的范围，垂直方向最高照射高度可覆盖距离桌面以上常规工位作业的高度区间，完全满足单人桌面作业的照明覆盖需求，折叠后整体体积小巧，可直接放置在桌面角落，不占用作业空间。

　　从实际应用的角度，这类结构不仅可用于常规的办公桌面照明，也可适配工业生产中的小型检测工位、装配工位的局部照明需求，结构件多采用冲压、注塑工艺即可加工，装配流程简单，铰接节点的阻尼件为标准通用配件，整体制造成本可控，维护更换便捷。建模过程中对所有铰接节点的转动间隙都做了公差匹配，避免出现转动卡滞或者间隙过大晃动的问题，所有连接位置的加强筋结构都做了应力校核，保证在频繁调整角度的使用场景下，结构件不会出现疲劳断裂，灯头的散热腔设计也充分考虑了光源长时间工作的散热需求，预留了足够的空气流通空间，避免光源过热缩短使用寿命。
