特殊齿形槽轮式传动轮结构设计

项目分类:齿轮 发布时间:2022-06-09 ID:647207
  • 特殊齿形槽轮式传动轮结构设计

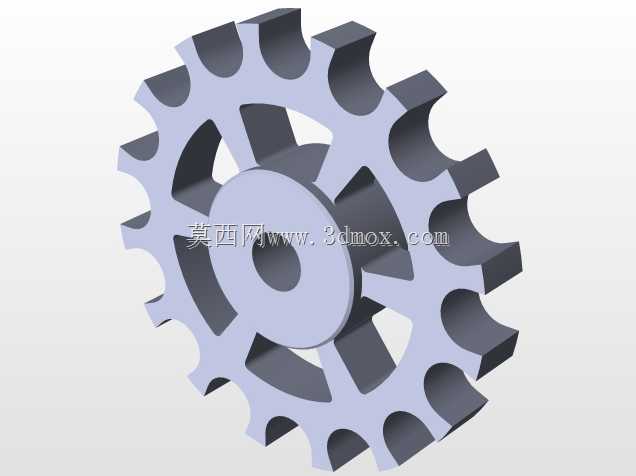

  这款带弧形卡槽的轮式传动件,主要面向间歇送进类的工装工位切换场景设计,日常在多工位装配转盘、小型物料步进输送机构、包装线分度转台里都能见到这类结构的身影,和常规渐开线圆柱齿轮不同,它的齿廓不是连续啮合的渐开线曲面,而是在轮缘外侧均匀分布了内凹的弧形卡槽,相邻卡槽之间的凸起部分做了圆弧过渡处理,运转时不会像齿轮那样持续啮合传动,而是通过卡槽和配套的拨销配合,实现固定角度的间歇步进动作。从结构设计逻辑来看,轮体采用了辐条式减重设计,中心是带通孔的轮毂安装位,轮毂和外圈轮缘之间通过均匀分布的辐板连接,辐板之间留了大面积的镂空区域,既可以降低轮体自身的转动惯量,让步进启停的响应速度更快,也能减少材料消耗,降低高速运转时的风阻噪音。

  轮缘上的每个弧形卡槽的曲率半径,是按照配套拨销的直径做匹配设计的,卡槽的深度刚好能让拨销完全卡入,在拨销带动轮体转动的行程段,接触面可以保持稳定的线接触,不会出现滑动脱开的情况,而当拨销转出卡槽之后,轮缘外侧的圆弧锁止面会和拨销座的定位弧面贴合,让轮体保持静止锁止状态,不会因为工位负载的惯性出现窜动偏移。在安装边界上,中心轮毂的通孔直径按照常用的光轴安装尺寸设计,轮毂端面预留了紧定螺钉的定位平面,安装时可以直接穿入对应直径的传动轴,拧紧紧定螺钉就能完成周向固定,不需要额外加工键槽,适合小型轻载的间歇传动场景使用;轮体的轴向厚度做了统一的等厚设计,安装时不需要额外调整轴向垫片的厚度,只要保证拨销的轴向位置和轮体卡槽的中心面对齐即可,

  轴向窜动的允许范围控制在0.2mm以内,避免拨销和卡槽侧壁出现偏磨。这类轮体在实际使用中,最常见的应用是在小型电子产品的组装工位转台上,每个卡槽对应一个装配工位,拨销每转动一圈,就会带动轮体转过一个卡槽对应的角度,刚好把待装配的工件送到对应的操作工位,相比棘轮棘爪的间歇结构,它的传动冲击更小,运转时的噪音更低,卡槽和拨销的接触面积更大,能承受的工位负载也更高,不会像棘轮那样容易出现跳齿的问题。设计时特意把相邻卡槽之间的凸起外缘做了圆弧修形,当拨销进入和脱出卡槽的时候,不会出现刚性撞击,整个传动过程的加速度变化更平缓,能有效降低步进动作带来的振动,避免工位上的细小零件因为振动出现移位。另外轮体的辐板和轮毂、

  轮缘的连接位置都做了圆角过渡处理,避免应力集中,在频繁启停的交变载荷下,不会出现连接位置开裂的问题,镂空的辐条结构也方便日常清理运转过程中积存在轮体内部的碎屑,不会因为杂物卡入卡槽影响传动精度。在尺寸匹配上,轮体的外径是按照需要的分度工位数量来确定的,每增加一个卡槽,对应的分度角度就会相应减小,这款16个卡槽的结构,每次步进的角度刚好是22.5度,适合16工位的步进输送场景,如果需要其他工位数量,只需要调整轮缘的直径和卡槽的分布数量,中心轮毂的安装尺寸可以保持通用,不需要重新设计安装轴的配合尺寸,能大幅降低系列化设计的工作量。实际装配的时候需要注意,拨销的安装中心到轮体回转中心的中心距,要和卡槽的设计中心距严格匹配,误差控制在0.1mm以内,不然会出现拨销卡滞或者锁止不到位的情况,锁止弧面的配合间隙要保留0.05mm的活动量,避免热胀冷缩出现卡滞,同时也能保证锁止时轮体不会出现自由转动。
