带加强筋焊接式钢结构支撑基座结构

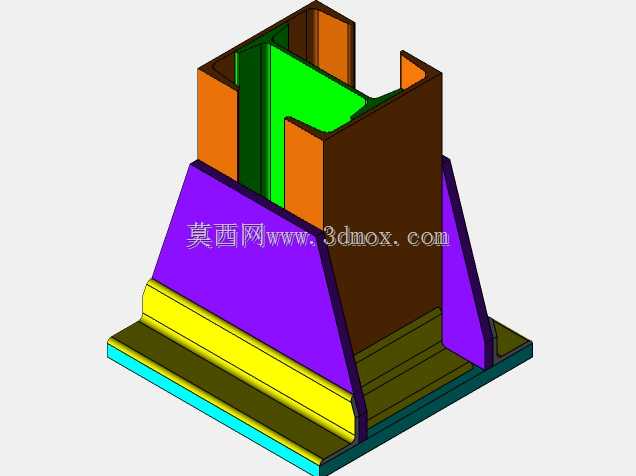

　　这款焊接成型的钢结构支撑基座，主要应用于工业厂房立柱承载、重型设备机架底部固定、输送线塔架支撑等场景，作为上部竖向载荷传递至地面基础的核心过渡构件，承担着分散集中载荷、抵抗侧向倾覆力矩、抵消设备运行振动传导的关键作用。从结构设计逻辑来看，整个基座采用多块不同厚度的钢板拼焊成型，底部为整块平整的安装底板，底板上预留的安装孔位可匹配化学锚栓或膨胀螺栓与混凝土地面做刚性连接，底板边缘做了小尺寸倒角处理，避免焊接应力集中导致的边缘开裂问题，同时也能减少安装过程中边角磕碰造成的人员划伤风险。底板上方的竖向承力腔采用多块立板围合而成，腔体内部设置的竖向隔板将内腔分隔为多个独立的承力格构，既可以减少单块立板的计算跨度，

　　提升竖向承压时的板件抗屈曲能力，也能在焊接过程中控制各块立板的焊接变形量，避免焊后腔体尺寸超差无法匹配上部立柱的插入尺寸。立板外侧对称布置的三角形加强筋，分别连接底板与竖向立板，筋板的斜边做了平滑过渡，没有尖锐的应力集中棱角，筋板与立板、底板的连接焊缝采用连续角焊缝，焊脚尺寸根据整体承载等级做匹配设计，可有效抵抗上部结构传递过来的水平侧向力，避免基座在受侧向冲击时出现立板与底板连接位置撕裂的问题。从安装边界尺寸来看，底部安装板的长宽尺寸根据上部承载截面做了1.5倍左右的外扩，保证基础连接点的分布圆直径足够大，提升整体抗倾覆稳定性，竖向承力腔的内部净尺寸比上部待安装立柱的外形尺寸预留了0.5-1mm的装配间隙，

　　既方便现场安装时立柱的对位插入，也能预留后期防腐涂层的喷涂厚度空间，不会出现涂层堆积导致立柱无法装配到位的问题。腔体顶部的开口位置做了局部的缺口设计，该结构一方面是为了匹配上部立柱的定位凸台结构，实现安装时的快速对位，另一方面也可作为焊接作业时的排气通道，避免腔体封闭焊接时内部空气受热膨胀造成焊缝气孔缺陷。整个构件的所有焊接位置在焊后都需要做应力消除处理，可采用振动时效或者局部退火的方式，减少焊后残余应力导致的长期使用变形，所有外露的钢板边缘都需要做打磨除锈处理，后续可根据使用场景做镀锌或者喷涂防腐漆处理，适配室内干燥车间或者户外露天的不同使用环境。在实际选型应用时，可根据上部承载的静载荷、动载荷数值，调整各块钢板的厚度、

　　加强筋的布置数量以及焊缝的焊脚尺寸，该结构的建模过程严格遵循焊接件的设计规范，所有板件的拼接位置都预留了合理的焊接收缩余量，避免按照模型下料焊接后出现整体尺寸偏小的问题，同时模型中各板件的装配关系完全匹配实际焊接工艺顺序，可直接拆解为下料图纸用于车间的板材切割、折弯、拼焊作业，不需要二次调整结构的装配逻辑。不同于铸件式的支撑基座，这种全焊接钢结构基座生产周期更短，可根据现场实际安装尺寸灵活调整参数，不需要开模制作，非常适合非标设备的定制化支撑场景，在重型货架底部支撑、自动化生产线机架固定、小型设备塔架安装等场景都有广泛的适配性，结构本身的格构式设计在保证整体承载强度的前提下，尽可能减少了钢材的用量，控制了构件的整体重量，方便现场的搬运与吊装作业，不需要大型起重设备即可完成安装定位。
