小型桌面级三轴数控加工设备结构设计

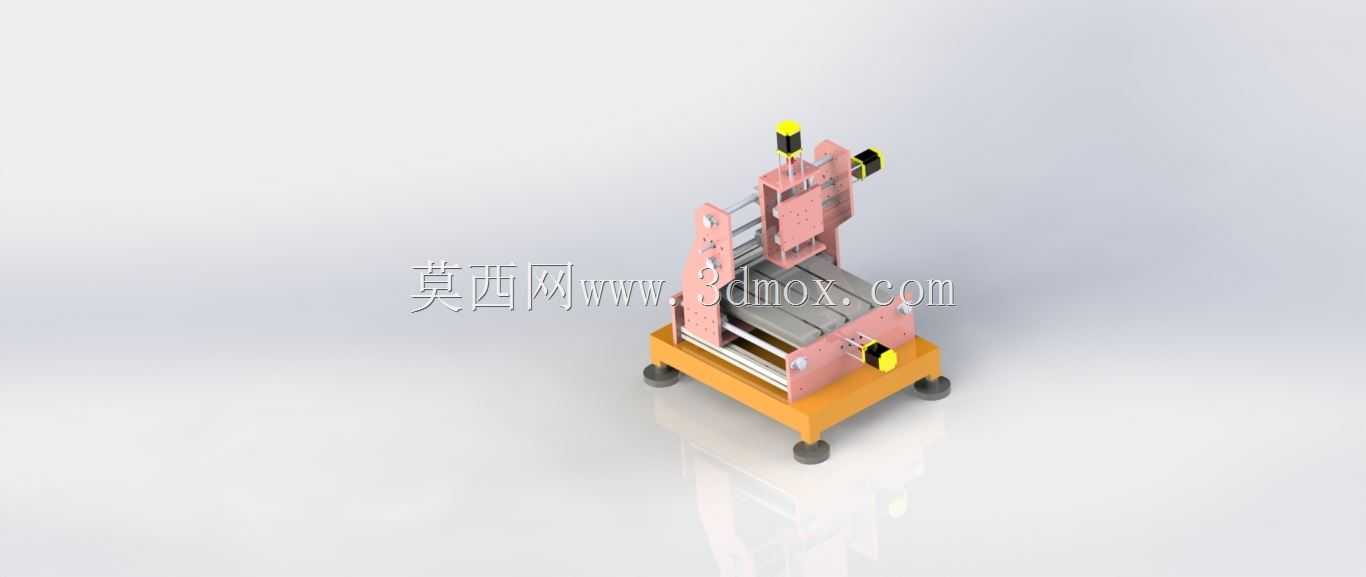

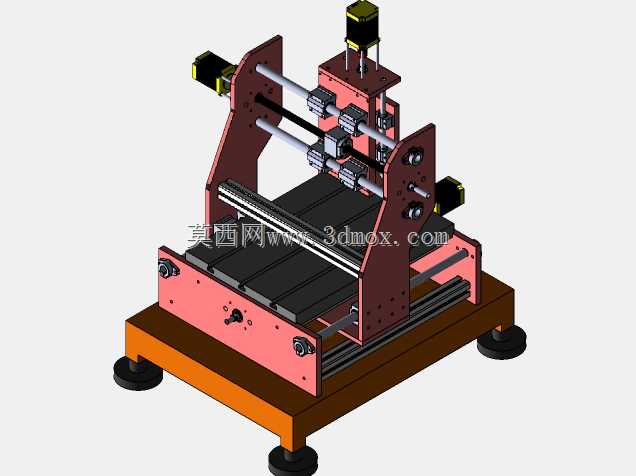

　　这款小型三轴数控加工设备的结构设计，核心面向小尺寸工件的精密加工场景，适配教学实训、个人工坊、小型零部件打样等多种实际使用环境，区别于大型工业级机床的大占地、高功耗特性，该设备将安装边界控制在桌面级尺寸范围内，底座采用方形承托结构，四个角点配置可调式支撑脚，可直接放置于常规工作台面完成安装固定，无需额外浇筑设备基础，也不需要复杂的地面调平工序，单台设备的占地尺寸仅相当于普通台式电脑主机的摆放空间，能够适配空间有限的加工场景。从功能特性来看，设备采用经典的定梁式三轴传动布局，X轴沿底座长度方向布置，承载Y轴滑台与工件装夹平台的往复运动，Y轴垂直于X轴方向布置，实现工件的横向进给，Z轴搭载加工主轴沿竖直方向布置，

　　完成切削加工的进刀与退刀动作，三个轴的传动结构均采用线性导轨搭配丝杠副的传动组合，能够保证进给过程中的运动平顺性，减少传动间隙带来的加工误差，可完成软金属、工程塑料、木质板材等多种材质的铣削、钻孔、雕刻加工工序，加工行程覆盖常规小型零件的尺寸加工需求，不需要额外拓展轴系结构即可完成绝大多数小工件的全工序加工。在设计思路上，该结构优先考虑了装配与维护的便捷性，所有支撑结构件采用模块化拼接设计，立柱部分与底座之间通过定位销与螺栓完成连接，不需要复杂的配作工序即可完成整机装配，日常维护时可单独拆卸单个轴系的传动部件进行检修或更换，不需要对整机进行大范围拆解；主轴安装座采用可调式锁紧结构，可根据实际加工需求更换不同功率的加工主轴，

　　适配不同材质的切削负载要求；各轴的行程限位位置均预留了传感器安装位，可根据实际使用需求加装硬限位与软限位组件，避免超程运动带来的结构碰撞损坏。从安装边界的细节设计来看，设备底座采用加厚的承托板材，底部的四个可调脚轮（支撑脚）可独立调节高度，能够适应存在一定平面度误差的工作台面，保证整机安装后的水平度，减少加工过程中的振动传导；走线槽沿各轴的运动部件外侧布置，将动力线、信号线统一收纳在防护槽内，避免运动过程中线缆与传动结构发生干涉，同时也能减少加工碎屑对线缆的磨损；加工区域的外围预留了防护挡板的安装孔位，使用者可根据自身需求加装透明防护挡板，阻挡加工过程中飞溅的切屑，提升操作过程的安全性。在实际应用场景中，

　　这类小型数控设备可用于职业院校的数控实训教学，让学员直观理解三轴机床的传动原理与结构组成，不需要占用大型工业机床的实训资源，也能降低实训过程中的操作风险；在个人创客工坊与小型加工门店中，该设备可完成定制化小零件的打样加工、工艺品雕刻、小型五金件的修配等工作，相比大型机床更低的功耗与更小的占地，能够大幅降低小型经营场景的设备投入成本与使用成本；在工业生产环节，这类小型设备也可作为生产线旁的辅助加工设备，完成工装夹具小零件的现场修配、小型非标零件的快速加工，不需要将零件转运至大型机床车间，提升现场作业的效率。结构设计过程中，对各轴的运动惯量也做了匹配性优化，运动部件的重量经过合理分配，避免单轴负载过大导致的进给失步问题，Z轴的配重结构通过传动副的受力平衡设计，不需要额外加装配重块即可实现主轴滑台的重力平衡，减少Z轴电机的持续负载，提升竖直方向进给的定位精度；工件装夹平台采用标准T型槽设计，可适配通用的平口钳、工件压板等装夹配件，不需要定制专用的装夹结构即可完成不同形状工件的固定，提升设备的通用适配性。整体结构没有冗余的设计部件，所有结构件都承担对应的传动、支撑或防护功能，在保证结构刚性满足小型加工需求的前提下，尽可能压缩了整机的外形尺寸与制造成本，让设备的适用场景不再局限于大型工业车间，能够下沉到更多小型化、轻量化的加工场景中。
