便携式手动进给立式钻台结构设计

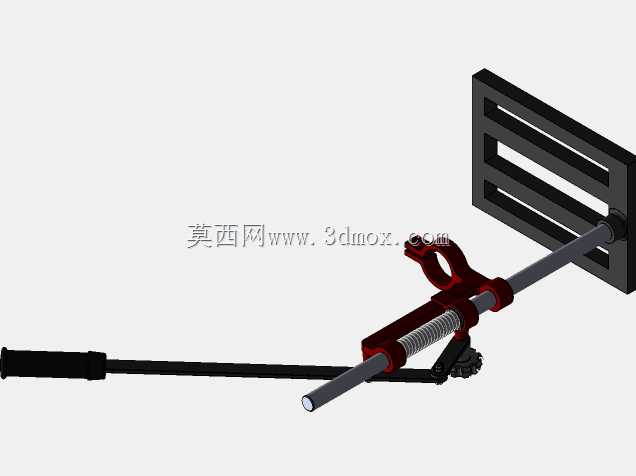

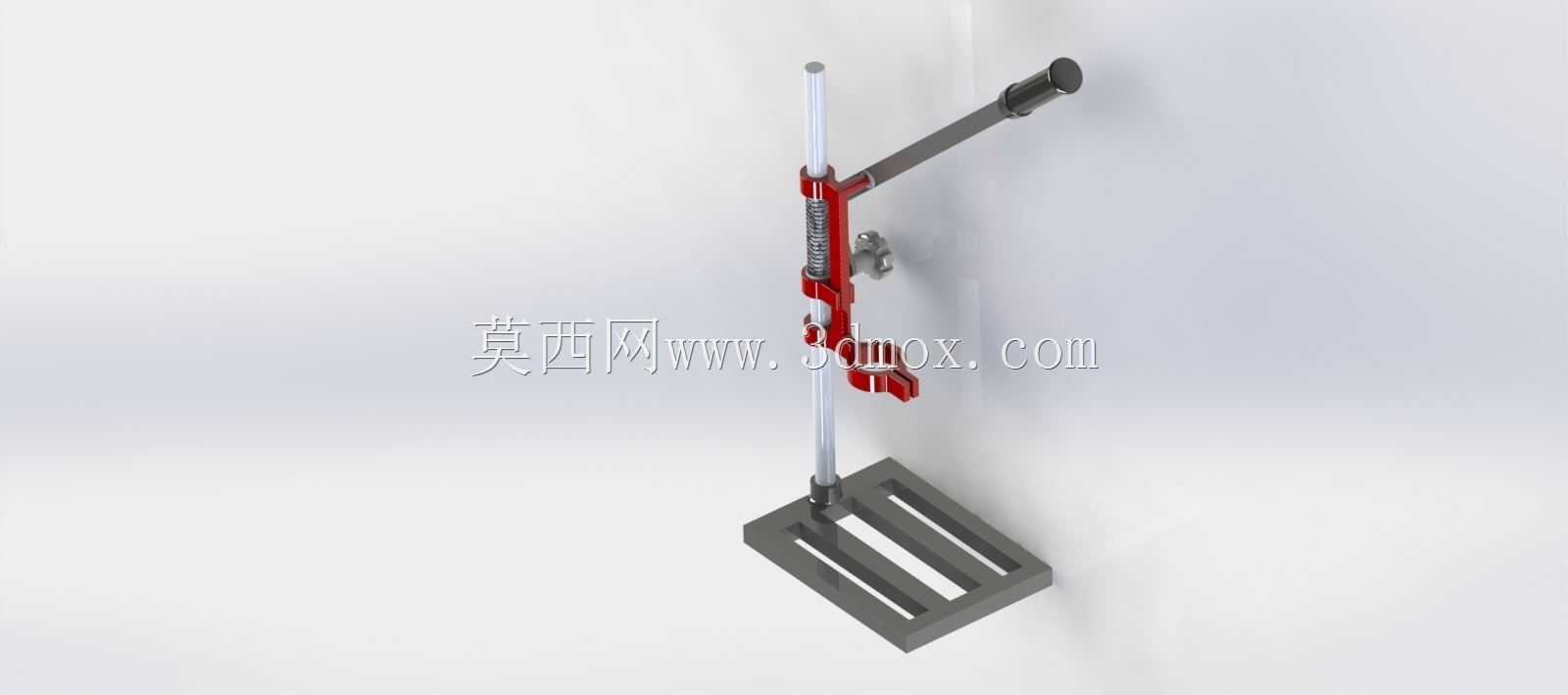

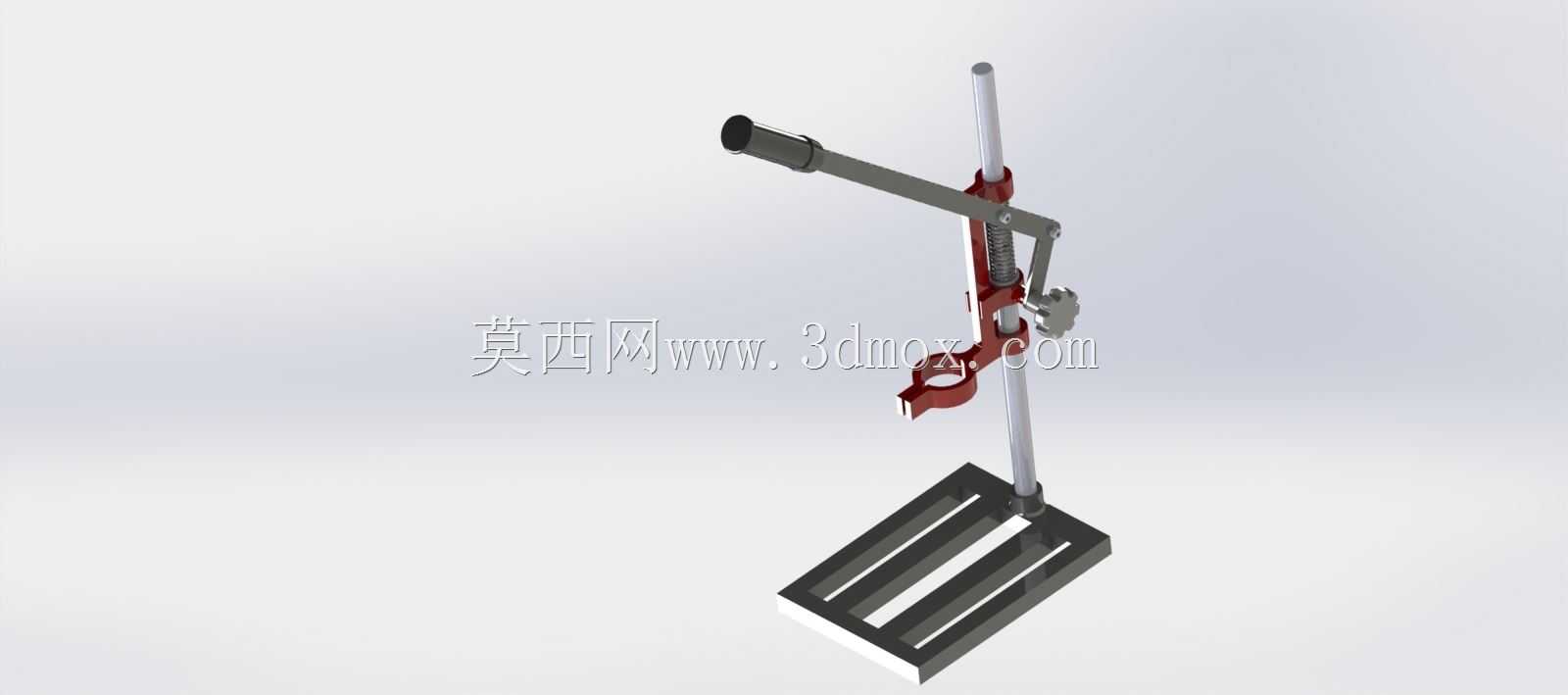

　　这款手动立式钻台是面向小型零件加工作业场景开发的钻孔辅助工装，核心解决手持电钻作业时进给不稳、孔位偏斜、垂直度不足的常见问题，在五金维修、单件小批量零件加工、教学实训、家装现场钻孔等场景中适配性极强。不同于工业级重型台钻的固定安装逻辑，该钻台采用轻量化分体式结构设计，底座采用开槽式铸铁平台结构，槽道为标准T型槽结构，可搭配通用压板、快速夹钳实现不同外形工件的装夹固定，底座底部预留防滑垫安装位，放置在工作台面时无需打膨胀螺栓固定，可根据作业需求灵活转移工位，适配临时加工作业的流动性需求。支撑立柱采用冷拔圆光轴加工而成，表面做硬铬镀层处理，粗糙度控制在Ra0.8以下，保证滑动套上下移动时无卡滞、磨损量小，

　　立柱与底座采用过盈配合加锁紧顶丝的连接结构，装配后立柱与底座平面的垂直度公差控制在0.02mm/100mm以内，从安装基准上保证钻孔的垂直度精度。进给操作臂采用杠杆式结构设计，通过铰接销轴与滑动支架连接，操作时扳动长臂即可带动电钻安装座实现上下进给，杠杆传动比经过反复校核，单手操作即可提供足够的进给力，同时在铰接位置设置阻尼调节结构，可根据不同钻孔材质调整进给阻尼，避免进给过快导致钻头崩刃。电钻安装位采用抱箍式锁紧结构，可适配市面上绝大多数手持电钻、小型电动螺丝刀的夹持颈径，抱箍内侧粘贴橡胶防滑垫，锁紧后不会出现电钻转动打滑的问题，安装座与滑动支架之间设置微调结构，可小范围调整电钻的前后位置，

　　保证钻头中心与立柱中心的平行度误差在允许范围内。滑动支架内部镶嵌自润滑铜套，与光轴立柱配合时无需频繁加注润滑油即可长期保持顺滑的滑动状态，支架侧面设置深度限位标尺，可通过锁紧螺钉固定进给深度，在进行盲孔钻孔作业时可直接控制钻孔深度，无需反复测量提升作业效率。复位机构采用内置拉伸弹簧设计，弹簧两端分别挂接在滑动支架和立柱顶部固定座上，松开操作臂后滑动支架可自动复位到最高位置，弹簧拉力经过匹配调试，既不会因为拉力过大导致操作费力，也不会因为拉力过小出现复位迟缓、钻头蹭伤工件表面的问题。从安装边界尺寸来看，该钻台整体占用台面尺寸较小，底座长宽尺寸适配常规钳工工作台的摆放空间，立柱有效行程可覆盖常规小型零件的钻孔深度需求，

　　最大钻孔高度可满足多数10mm以内孔径的金属、塑料、木材零件钻孔作业。结构设计上充分考虑了拆装维护的便捷性，所有铰接销轴、锁紧螺钉均采用标准件，日常维护时无需专用工具即可完成易损件的更换，抱箍、铜套等损耗件可单独拆卸替换，降低长期使用的维护成本。在实际使用中，该钻台可有效降低手持钻孔的操作难度，新手经过简单熟悉即可钻出垂直度合格、位置精度符合要求的孔位，相比重型台钻采购成本更低、占用空间更小，对于加工需求不高、作业场地不固定的使用者来说实用性更强，建模过程中所有配合面均按照实际装配公差设置，滑动副、铰接副的运动关系完全还原实际设备的动作逻辑，可直接用于工装结构验证、教学演示以及二次优化设计的基础参考。
