不锈钢框架式托盘自动堆叠输送设备

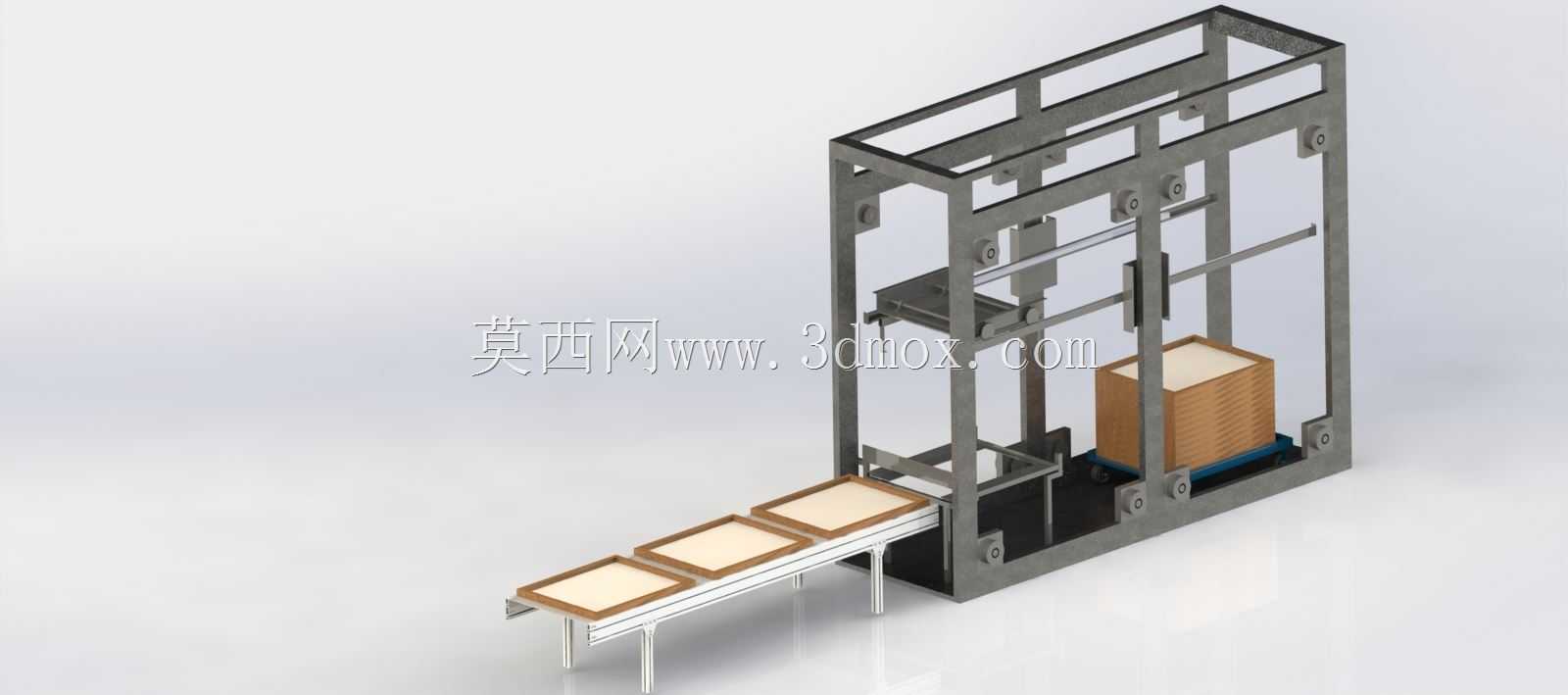

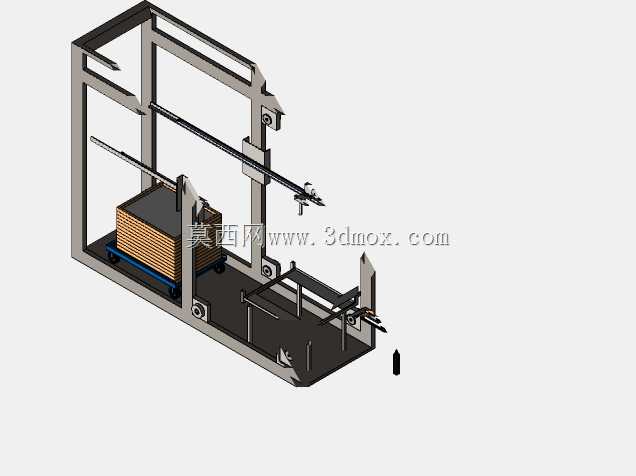

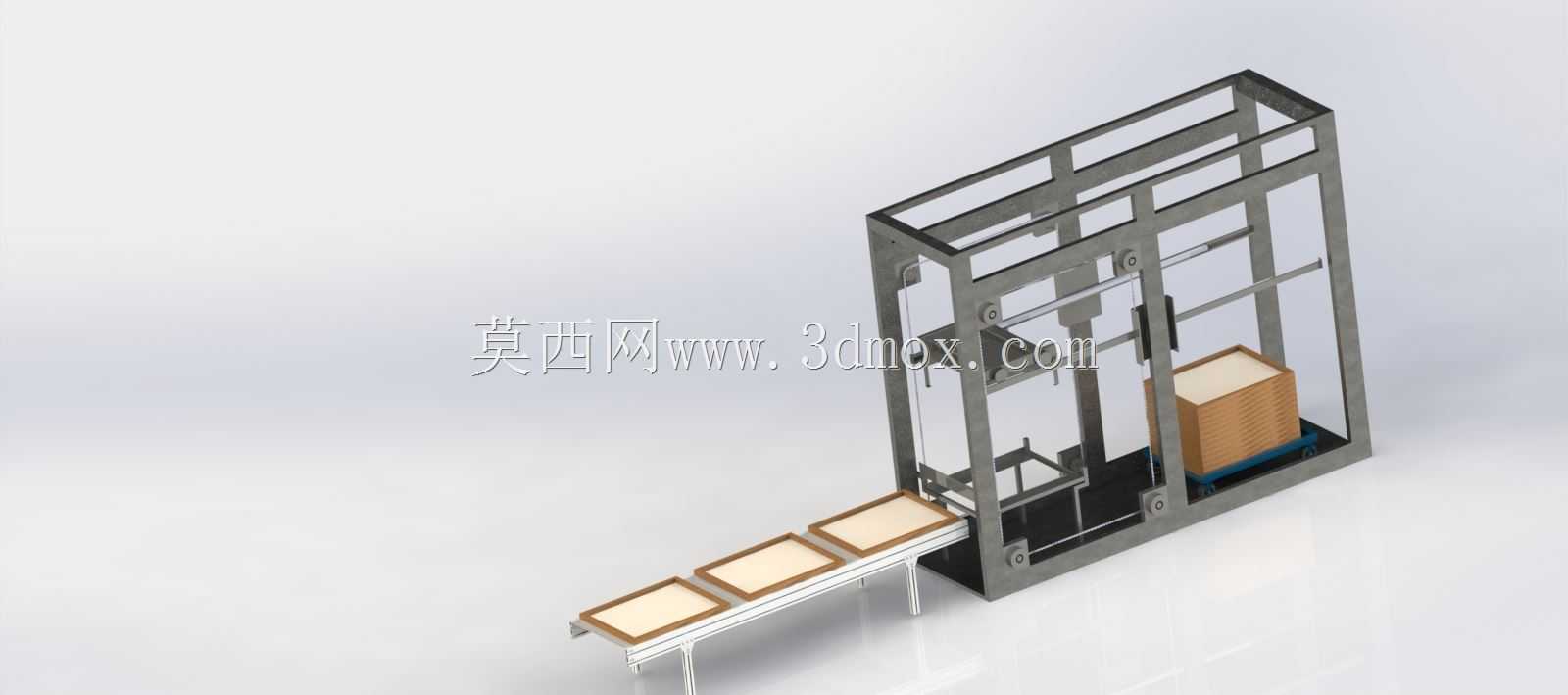

　　在快消品仓储、电子元器件成品周转、食品包装后段工序这类需要频繁规整空托盘或实托盘的场景里，这类框架式托盘堆叠设备的应用占比正在逐年提升，它替代了传统人工码放托盘的作业模式，解决了人工堆叠托盘对位不准、堆叠高度受限、作业强度大的痛点，尤其适配车间层高有限、托盘流转节拍稳定的连续生产线布局。从结构设计逻辑来看，整机采用立式矩形不锈钢方通焊接框架作为承载主体，框架的四根立柱作为垂直升降机构的安装基准，立柱内侧预留直线导轨安装位，保证升降滑台在上下运行过程中的平行度误差控制在毫米级，避免托盘托举过程中出现卡滞、偏斜的问题。设备前端对接三段式皮带输送线，输送线的辊筒间距根据常用托盘的底部支撑筋位置做了适配，

　　当空托盘从上游工序经输送线流入设备进料位时，进料端的光电检测元件会触发定位机构动作，将托盘精准停在升降托举机构的正下方，此时升降滑台带动托叉下行至托盘底部的预留叉取空间，托叉伸出后承托托盘底部，再沿导轨垂直上升至设定堆叠高度，待下一个托盘进入进料位完成定位后，升降机构将已托举的托盘平稳放置在下方托盘的顶面，完成单层堆叠，重复该动作即可实现多盘连续堆叠，当堆叠数量达到预设值后，整摞托盘会经输送线送出至下料位，由叉车转运至仓储区域。设计过程中需要重点考量几个安装边界参数：首先是整机的垂直高度，需要匹配车间的净空高度，同时预留顶部维护空间，常规配置下堆叠5-6个标准塑料托盘或木托盘时，整机高度控制在三米以内，

　　适配大部分中小型生产车间的层高条件；其次是框架的底部安装尺寸，需要和车间地面的预埋钢板做螺栓固定，避免设备高速运行时出现晃动，框架的横向宽度要比所适配的最大托盘宽度单边预留100mm以上的间隙，防止托盘在升降过程中与框架立柱发生刮擦；另外输送线的进料高度需要和上游生产线的出料高度做齐平设计，常规设置在750mm-850mm的区间，匹配人工辅助操作或其他自动化设备的对接高度。从功能特性上看，整机采用不锈钢材质制作主体框架，一方面是为了适配食品、医药类生产车间的卫生清洁要求，表面光滑不易积尘，可直接用冲洗方式做日常清洁，另一方面不锈钢的结构强度足够承载整摞托盘的重量，常规配置下单次托举重量可适配1.2m*1.0m规格的标准托盘，

　　单托承载500kg的工况下运行无明显形变。设备的传动部分采用伺服电机搭配同步带驱动垂直升降，相比气缸驱动的模式，它的升降行程可控性更强，堆叠对位精度更高，不会出现气缸冲击导致托盘移位的问题，托叉的伸缩动作采用小型气缸驱动，动作响应快，到位检测采用磁性开关，保证托叉伸出到位后才执行升降动作，避免托举失效导致托盘坠落。在布局适配性上，这款设备可以直接对接现有生产线的末端输送段，不需要对原有生产线做大规模改造，设备的电控柜集成在框架侧面的空余空间，不需要额外占用车间的安装位置，整体占地面积仅比单台托盘的投影面积略大，对于空间紧张的老旧车间改造场景十分友好。实际运行过程中，设备的堆叠节拍可以根据上游生产线的出料速度做调整，最快可实现每15秒完成一个托盘的堆叠作业，相比人工堆叠的效率提升3倍以上，同时可以避免人工搬运托盘过程中出现的砸伤、磕碰等安全隐患，也能保证堆叠后的托盘整摞垂直度一致，不会出现歪斜导致后续叉车转运时塌垛的问题。设计时还在框架的侧面预留了安全光栅的安装位，当设备运行过程中有人员误入设备作业区域时，安全光栅会触发设备紧急停机，避免发生安全事故，设备的维护点全部设置在框架外侧的易操作位置，日常的导轨润滑、同步带张紧调整都不需要进入设备内部，降低日常维护的难度。
