CD光驱导轨改制微型桌面数控加工装置

　　这款采用CD光驱导轨搭建的微型数控加工装置，核心定位是桌面级小尺寸精密加工场景，适配个人DIY工坊、电子制作实验室、教学实训场景下的软质材料小工件加工需求，可完成薄亚克力板、覆铜板、软铝片、工程塑料块的平面铣削、钻孔、轮廓雕刻作业，尤其适合电路板打样、小型结构件修形、个性化标识雕刻这类加工行程短、切削力要求低的加工任务，弥补了大型数控设备占用空间大、小工件加工调试成本高的短板。

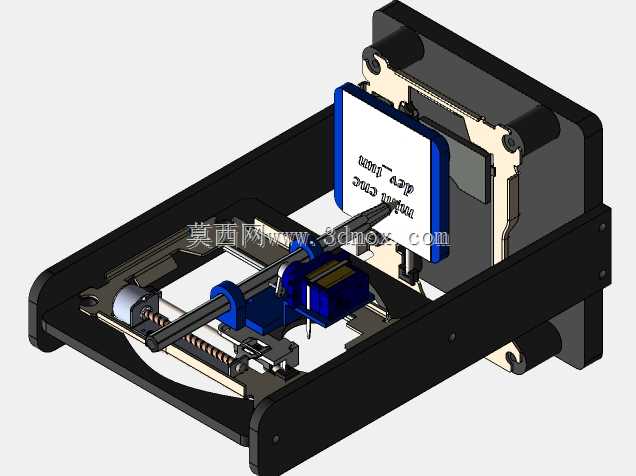

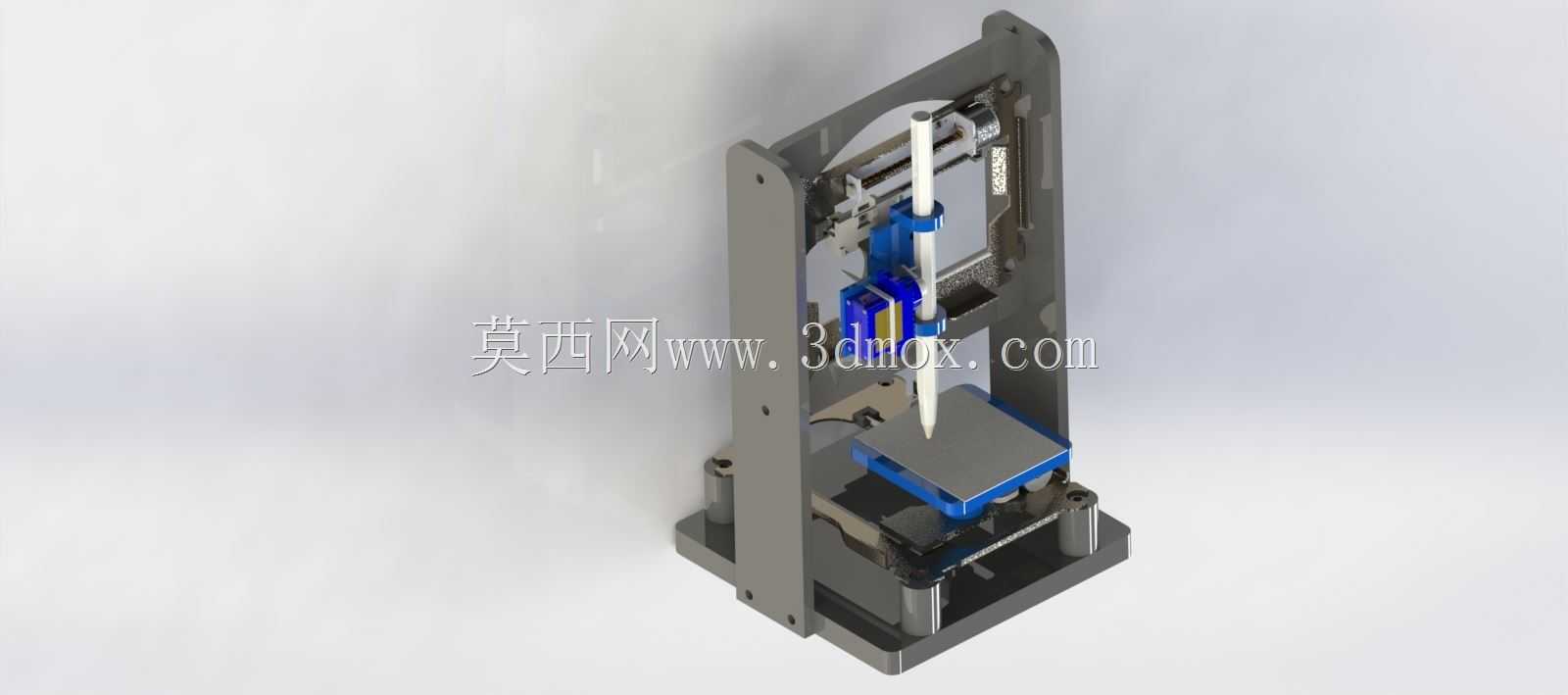

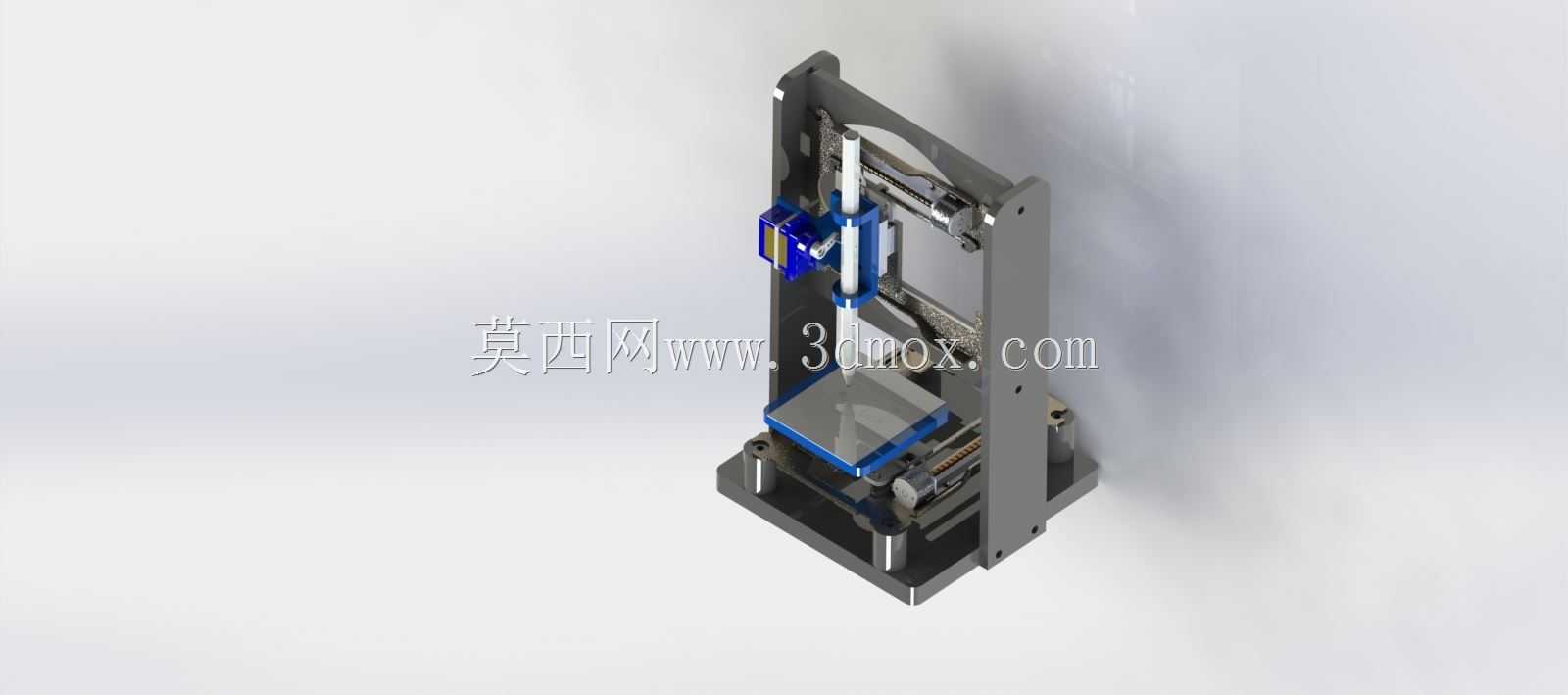

　　从功能实现逻辑来看，整套装置采用立式龙门布局，Z轴主轴组件垂直布置在X向移动滑台上，X轴滑台搭载在两侧立式支撑的Y向导轨上，加工平台固定在底座的Z向升降托板上？不对，实际结构是加工平台固定在底座的Y向移动组件上，X轴横梁搭载Z轴主轴做横向移动，三个运动轴均采用CD光驱拆解的精密钢质导轨作为运动导向部件，这类导轨原本用于光驱激光头的微米级定位，导向精度高、滑动阻尼小，配合小型步进电机做进给驱动，能够实现0.1mm级的进给定位精度，完全满足小工件的精细加工要求。主轴部分采用高速直流电机搭配弹性夹头，可夹持0.5-3mm直径的铣刀、钻头，最高转速可达每分钟一万转以上，切削软质材料时不会出现粘刀、崩边的问题。

　　设计思路上完全围绕低成本、易搭建、小体积的核心目标展开，没有采用工业CNC设备的重型铸铁床身结构，而是采用板材拼接的框架式支撑结构，两侧立式支撑板采用硬质铝合金板材切割成型，既保证了支撑刚度，又控制了整体重量，底座采用加厚钢板做配重，避免加工过程中设备出现晃动位移。所有运动副的传动均采用丝杠螺母结构，直接复用光驱自带的精密丝杠，配合3D打印的电机连接座、主轴固定座完成部件整合，不需要额外定制高精度传动部件，大幅降低了搭建成本，同时也保证了运动传递的精度。电路控制部分集成在底座后侧的空腔内，采用开源GRBL控制板驱动三个轴的步进电机，可直接通过电脑端的数控软件发送G代码完成加工路径控制，接线简单，调试门槛低，适合机械、电子相关专业的学生做数控原理实训使用。

　　从安装边界与外形尺寸来看，整套装置的整体占用桌面面积不超过一张A4纸大小，总高度控制在300mm以内，不需要专门的安装固定，直接放置在平稳的桌面即可使用，对工作空间的要求极低。各轴的有效加工行程控制在50mm40mm40mm范围内，刚好覆盖小型电路板、微型结构件的加工尺寸需求，不会因为行程冗余造成设备体积浪费。运动部件的行程两端都设置了有限位挡块，避免超程运动造成导轨、丝杠的损坏，主轴的上下移动行程预留了足够的刀具装夹空间，更换不同长度的刀具时只需要微调Z轴原点即可，不需要额外调整主轴固定位置。加工平台采用带T型槽的亚克力平板，可通过小型压块固定待加工工件，平台平面度控制在0.05mm以内，保证加工时的工件基准面平整，避免出现加工深度不均的问题。

　　实际使用过程中，这套装置的操作逻辑和工业数控设备完全一致，需要先完成工件装夹、对刀设置、路径导入三个步骤即可启动加工，因为整体结构轻量化，加工时的噪音远低于大型数控设备，不会对周边环境造成干扰。针对软质材料加工时产生的切屑，可在平台周边加装简易的挡屑罩，避免切屑飞溅到导轨、丝杠的运动间隙内，日常维护只需要定期给导轨、丝杠涂抹少量润滑脂即可，不需要复杂的保养流程。需要注意的是，因为导轨本身的承载能力有限，这套装置不能用于钢铁等硬质金属的大切削量加工，只适合小进给量的软质材料加工，过载使用会造成导轨变形、丝杠磨损，影响加工精度。

　　从结构设计的合理性来看，这套装置充分挖掘了废弃光驱零部件的剩余价值，将原本用于光盘读取的精密导向部件转化为数控加工的运动导向组件，在极低的成本下实现了基础的数控加工功能，对于数控技术入门学习者来说，既可以通过搭建过程理解三轴数控设备的运动原理、传动结构、控制逻辑，也可以用完成的装置加工自己设计的小型结构件，形成从设计到加工的完整实践闭环。整套结构的所有非标连接件都可以采用3D打印或者手工加工完成，不需要复杂的机加工设备，普通爱好者也可以参照结构完成复刻，具备很强的实践推广价值。
