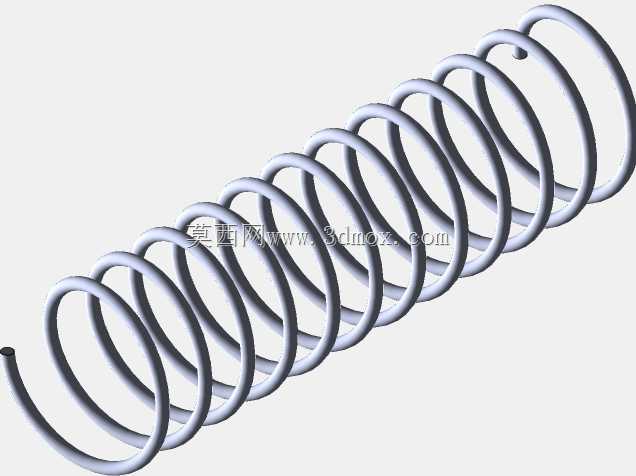

0.8毫米线径圆柱螺旋压缩弹簧结构

　　这款线径0.8毫米的圆柱螺旋压缩弹簧，是机械结构里最常见的弹性储能元件之一，日常在各类小型通讯设备、消费电子、低压电器、小型工装夹具的复位、缓冲、储能结构里都能见到它的身影。做这类小线径弹簧的三维建模时，首先要明确实际工况下的受力边界，不能只照着外形画螺旋扫掠就完事——得先确认两端的并圈磨平结构，常规小弹簧支撑圈一般取1到1.5圈，磨平角度要保证端面和弹簧轴线垂直度控制在自由长度的2%以内，不然装配后会出现偏载，用不了多久就会因为应力集中出现永久变形甚至断裂。

　　从实际安装场景来看，这类小线径弹簧通常配套在直径比弹簧外径大0.5到1毫米的安装孔内，或者套在比弹簧内径小0.3到0.8毫米的导向轴上使用，建模的时候就要提前把安装间隙留足，不能出现弹簧外径和孔壁刮擦、内径和导向轴卡滞的问题，不然实际装配后弹簧伸缩过程中会出现额外的摩擦阻力，直接影响预设的弹力输出曲线。设计螺旋升角的时候，要结合有效圈数、节距来算，常规压缩弹簧的螺旋升角一般取5度到9度之间，升角太小会导致弹簧并圈时应力分布不均，太大则容易在受压时出现侧向失稳，尤其是长径比超过4的弹簧，还要提前校核压并时的稳定性，必要时需要在结构里加导向结构避免侧弯。

　　从功能特性来说，这类0.8毫米线径的弹簧，一般采用碳素弹簧钢丝或者不锈钢丝作为原材料，建模时的螺旋扫掠路径要保证每一圈的节距均匀，过渡圈的节距要平滑递减到支撑圈的并紧状态，不能出现节距突变，不然实际生产绕制的时候会出现应力集中点，疲劳寿命会大打折扣。很多新手建模的时候容易忽略弹簧两端的收尾结构，直接把螺旋线切平就完事，实际上绕制弹簧的时候，两端的支撑圈是逐渐并紧的，收尾处的钢丝端头要贴合相邻的簧圈，磨平后的端头厚度不能超过钢丝直径的四分之一，不然装配时端头容易刮擦安装孔壁，产生金属碎屑影响设备内部清洁度，在通讯类设备里这种金属碎屑还可能造成电路短路的隐患。

　　在做装配匹配的时候，还要考虑弹簧的工作行程，预设的压缩量不能超过材料的许用变形量，碳素弹簧钢丝的许用切应力一般取抗拉强度的40%左右，建模时可以通过调整有效圈数来匹配需要的刚度——有效圈数越多，弹簧刚度越小，相同压缩量下的弹力就越小，反之则刚度越大。很多结构设计人员在选弹簧的时候只看外径和自由长度，忽略刚度匹配，最后装上去要么按不动，要么复位力度不够，其实在三维建模阶段就可以通过软件的仿真模块初步校核弹簧在工作行程内的弹力曲线，提前调整圈数和节距，减少后续打样试错的成本。

　　另外要注意的是，这类小弹簧的自由长度公差一般控制在自由长度的±2%左右，外径公差控制在外径的±1%以内，建模时的理论尺寸要结合公差带做适配，比如安装孔的尺寸要按照弹簧的最大实体尺寸来设计，导向轴的尺寸要按照弹簧的最小实体尺寸来设计，避免出现装配干涉。还有簧圈的表面处理，普通场景下做镀锌钝化就可以，有防腐要求的场景会用不锈钢材料或者做电泳处理，建模的时候不需要把镀层厚度单独做出来，只要在工程图标注的时候注明表面处理要求即可，避免三维模型出现不必要的细碎特征影响后续装配和工程图导出。

　　在通讯类手持设备里，这类小弹簧常常用在按键复位、SIM卡托弹出、接口防尘盖复位的结构里，因为安装空间狭小，对弹簧的安装尺寸要求非常严格，外径偏差超过0.1毫米就可能装不进预留的安装槽里，自由长度偏差超过0.2毫米就会导致按键手感偏硬或者偏软，所以建模的时候每一个尺寸参数都要对应实际的安装边界，不能凭感觉画。还有在小型工装夹具里，这类弹簧用来提供持续的压紧力，需要保证长时间受压下的松弛率符合要求，设计时要把工作压缩量控制在最大压缩量的60%以内，避免长期受压出现塑性变形，导致夹紧力不足。
