带辐条槽型轮盘浇注修复结构设计

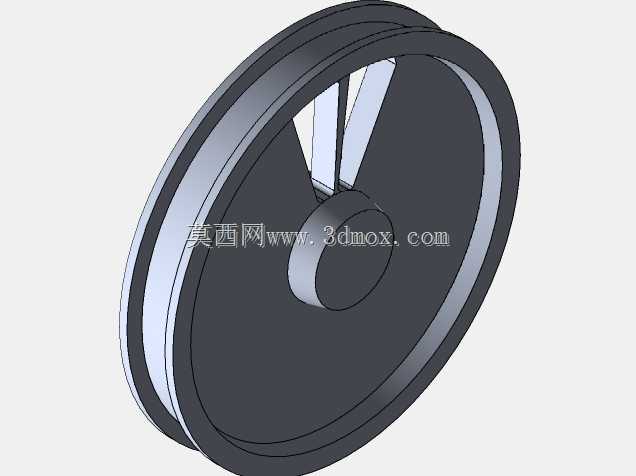

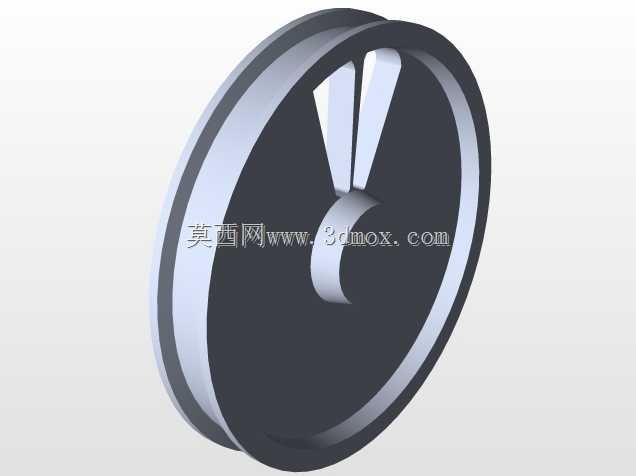

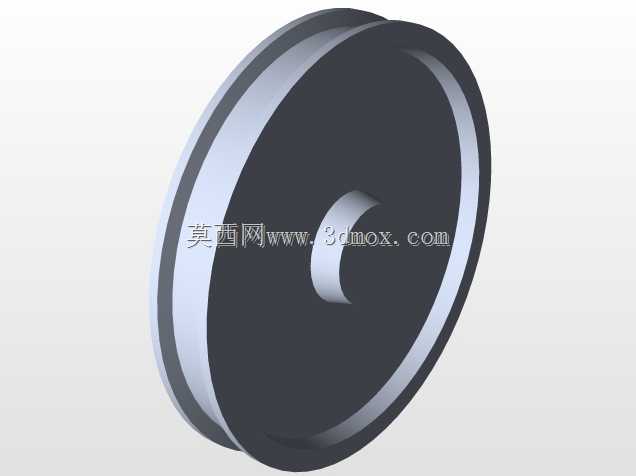

　　这类带辐条的槽型轮盘结构，常见于轻载传动系统、手动输送机构以及小型设备的张紧轮组中，日常工况下多承担皮带导向、动力传递或者绳索牵引的功能，不少老旧设备的同类型轮件因为长期受交变应力、磨损或者铸造缺陷影响，轮缘槽面、辐条根部容易出现裂纹、缺料等损伤，直接更换整轮往往需要匹配安装位、调整中心距，耗时耗力，采用浇注修复的方式完成结构补强，是现场维修中性价比极高的处理方案。从结构设计逻辑来看，该轮盘采用单轮缘双槽面的构型，轮缘外侧的凸起挡边可以避免传动带或者牵引绳在运行过程中脱出轮槽，中心的轮毂部位做了加厚处理，用于匹配传动轴的安装配合，轮毂与轮缘之间设置的三片式斜向辐条，在保证整体结构刚度的前提下尽可能降低了轮体自重，

　　减少转动过程中的惯量损耗，辐条与轮缘、轮毂的衔接位置都做了圆弧过渡处理，避免应力集中导致的结构断裂，这也是浇注修复过程中需要重点处理的部位——原有损伤往往出现在这些应力集中的衔接处，修复时需要先对缺陷部位做坡口处理，保证浇注填充的材料能够和原有基体充分结合，不会出现结合面分层的问题。从安装边界来看，轮盘的轴向厚度控制在适配常规窄V带或者圆绳牵引的尺寸范围内，中心轮毂的内孔尺寸按照通用光轴配合公差设计，安装时可以通过顶丝或者键连接实现周向固定，轮缘的槽面弧度经过匹配设计，和对应规格的传动件接触面积足够，运行过程中不会出现过度磨损或者打滑的问题。在实际修复作业的建模过程中，需要重点还原原有轮体的形位公差，尤其是轮缘的同轴度、

　　槽面的圆柱度，不能因为修复填充导致轮体转动时出现偏摆，否则运行过程中会产生额外的振动，加速轴承和传动件的磨损；辐条部位的修复要保证每根辐条的截面尺寸一致，避免转动时出现动不平衡的问题，对于小型轮盘来说，哪怕是几克的重量差，在高转速工况下都会产生明显的振动噪声。这类轮件的应用场景覆盖很广，从小型农用机械的传动张紧轮，到生产线轻型输送线的导向轮，再到小型起重设备的牵引绳导轮，都能看到同构型的零件，采用浇注修复的方式处理损伤件，不需要重新开模铸造，只需要根据原有结构完成三维建模，确定修复部位的填充量，就可以完成缺陷部位的材料填充，修复后的轮件强度可以达到甚至超过原有铸件的性能，因为修复填充的材料往往可以选用比原有铸铁韧性更好的合金材质，

　　在辐条根部等易损位置的抗疲劳性能反而更优。建模过程中还要注意轮槽的表面粗糙度要求，修复后的槽面不需要做过度的抛光处理，保留适当的粗糙度可以增加和传动件之间的摩擦力，避免传动打滑，但也不能有明显的凸起或者凹坑，否则会加速传动带的磨损；轮毂内孔的配合面在修复后需要预留加工余量，方便后续通过车削或者铰削的方式达到要求的配合尺寸，保证和传动轴的装配精度。另外，轮体的整体重量分布也要在修复后做校核，因为浇注填充的材料密度和原有基体可能存在差异，必要时可以在非配合面对应位置做适当的减重处理，保证轮体的静平衡满足使用要求，尤其是对于转速超过300rpm的应用场景，静平衡不合格的轮件会大幅缩短支撑轴承的使用寿命，甚至导致整个传动机构的共振。从结构优化的角度来看，原有轮件的辐条采用等截面设计，在长期受交变载荷的情况下，辐条靠近轮毂的位置应力水平最高，修复时可以在不影响安装空间的前提下，适当加大辐条根部的过渡圆角，降低应力集中系数，不需要改变轮体的整体外形尺寸，就可以大幅提升轮件的抗疲劳寿命，这种优化不需要额外增加太多材料成本，却能明显延长修复后轮件的使用周期，是现场维修建模中很实用的处理技巧。
