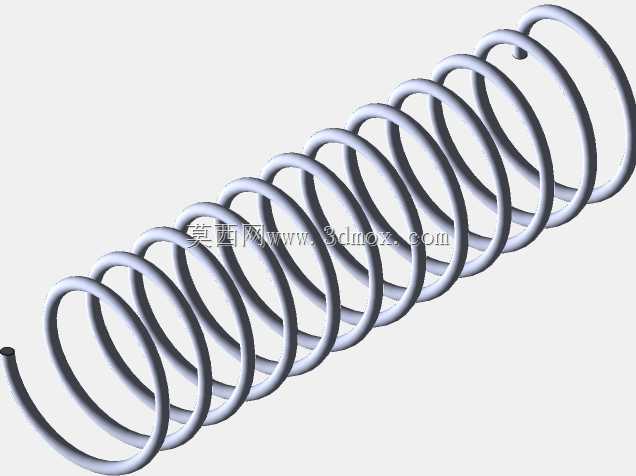

等节距圆柱螺旋压缩弹簧结构设计

　　日常做设备结构设计时，这类等节距圆柱螺旋压缩弹簧是绕不开的基础弹性元件，从消费电子的按键回弹结构，到工业设备的缓冲限位机构，再到通讯类产品的触点预紧结构，几乎所有需要提供弹性复位、缓冲吸能、预紧载荷的场景都能见到它的身影。做这个弹簧的三维建模时，首先要明确实际工况下的载荷边界，不能只照着几何外形画圈就完事——得先确定弹簧的线径，也就是弹簧丝的直径，这个参数直接决定了弹簧的刚度上限，线径越粗，相同变形量下能提供的弹力越大，但对应的安装空间要求也越高，绕制后的弹簧中径要和安装孔或者安装导杆的尺寸匹配，留好合理的配合间隙，避免工作过程中弹簧出现卡滞、偏磨的问题。节距的选择要结合工作行程来定，常规的等节距压缩弹簧，

　　在最大压缩量下要保证相邻簧圈之间还留有微小的安全间隙，不能出现并圈死点，否则不仅会导致弹力曲线突变，还会因为簧圈之间的刚性碰撞加速疲劳失效，缩短使用寿命。两端的支撑圈结构是设计里容易被忽略的细节，实际应用里的压缩弹簧大多会在两端做并紧磨平处理，每端的支撑圈大概在1圈左右，磨平后的端面要和弹簧轴线保持垂直，这样安装后弹簧受压时不会出现侧向倾斜，保证弹力始终沿着轴向传递，避免因为偏载导致弹簧过早断裂。建模过程中要注意螺旋升角的一致性，整个有效圈数范围内的螺旋线要保持平滑过渡，不能出现节距突变、螺旋线扭曲的问题，否则后续做工程图导出、或者导入仿真软件做受力分析时，很容易出现网格划分失败、计算结果偏差过大的问题。从安装边界来看，

　　这类弹簧如果是安装在孔内，弹簧外径和安装孔内壁之间要留0.5到1毫米的间隙，具体数值根据弹簧外径尺寸调整，尺寸越大留的间隙要适当放大，避免弹簧受压膨胀后和孔壁发生摩擦；如果是套在导杆上使用，弹簧内径和导杆之间的间隙要控制在合理范围，间隙太小容易卡滞，间隙太大则会导致弹簧工作时出现晃动、弯曲失稳。不同应用场景下对弹簧的细节要求也有区别，比如用在通讯设备内部的弹簧，因为设备本身有轻薄化的要求，弹簧的整体自由长度不能过长，刚度要匹配按键或者触点的按压力度，保证操作手感的一致性；用在工业设备缓冲位置的弹簧，要重点校核最大载荷下的剪切应力，确保应力值在弹簧材料的许用范围内，避免长期交变载荷下出现疲劳断裂。建模时还要考虑后续加工的工艺可行性，

　　弹簧的旋向一般没有特殊要求的话优先选右旋，符合常规的加工习惯，有效圈数的选择要结合刚度计算结果调整，不能为了凑尺寸随意增减圈数，否则实际生产出来的弹簧弹力会和设计值出现较大偏差。很多新手建模时容易把弹簧的两端直接做成和有效圈一样的节距，忽略支撑圈的并紧结构，这样建出来的模型看着外形差不多，但实际导入装配体后会发现端面无法和安装面平稳贴合，装配时出现干涉，后续出工程图也无法正确标注端面的形位公差。另外还要注意弹簧的两端收口位置，簧丝的端头不能有尖锐的毛刺结构，磨平处理后的端头厚度大概是线径的四分之一左右，既保证支撑的平稳性，也不会因为端头过薄在受压时出现卷边变形。在做整机装配校验时，要模拟弹簧从自由长度到最大工作压缩量的全行程状态，检查整个运动过程中弹簧和周边零件有没有干涉，尤其是弹簧压缩到最短长度时，相邻簧圈之间的间隙是否均匀，有没有出现局部簧圈挤压摩擦的情况。这类基础弹性元件虽然结构看起来简单，但恰恰是很多设备可靠性的关键，小到消费电子的按键手感，大到工业设备的缓冲限位，弹簧的参数设计是否合理，直接影响整个机构的使用体验和使用寿命，建模时不能只追求外形相似，要结合实际的工况要求、安装条件、加工工艺来调整每一个细节参数，才能让模型真正具备工程实用价值，而不是一个只能看外观的几何造型。
