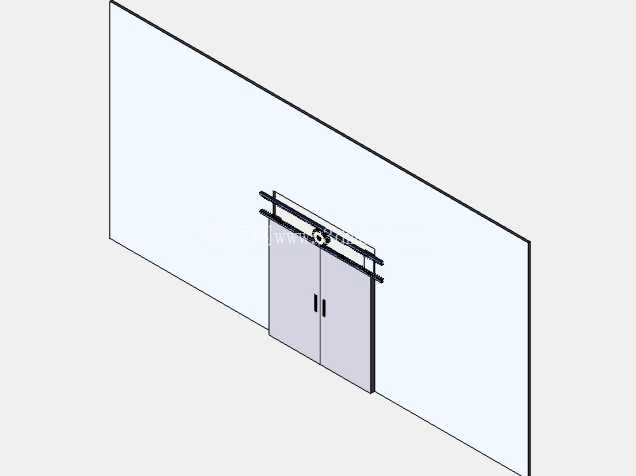

双开平移滑动门传动执行机构设计

这套滑动门执行机构，核心适配商用空间、洁净车间、公共通道的横向平移启闭场景，区别于传统平开门的回转开合逻辑，横向滑移的运动形式不会占用门体前后侧的通行预留空间，在通道宽度有限、人员或物料通行频次较高的出入口场景中，能大幅提升空间利用率，避免门体开合过程中与通行人员、转运物料发生干涉。

从功能实现逻辑来看，整套机构依托顶部吊挂的承载形式完成门体的承重与导向，门扇的全部载荷通过上部的吊挂组件传递到顶部安装的导轨梁上，地面无需设置凸起的导向轨道，不会出现地轨积灰、卡滞异物的问题，日常通行时地面无高差障碍，也适配推车、轮椅等带滚轮的载具平稳通行。双扇门的联动逻辑通过同步传动组件实现，单扇门的滑移行程通过传动比匹配，保证两扇门在启闭过程中同步动作，开合到位时两扇门的对缝位置保持居中，不会出现单扇门超前或滞后导致的密封间隙不均问题。

设计过程中首先明确了安装边界的约束条件：顶部导轨的安装基面需要保持水平，直线度公差控制在每米长度不超过1mm，避免门体滑移过程中出现卡顿、爬行的问题；吊挂组件与门扇上部的连接位置，需要根据门扇的实际重量调整吊挂点的间距，单块门扇宽度超过1m时，需要设置两个吊挂点分散载荷，避免门扇长期使用后出现下坠变形。门扇与侧边墙体的预留间隙控制在5-8mm，既保证门扇滑移时不会与侧边结构发生摩擦，也能避免间隙过大导致的密封性能下降；两扇门对合位置的搭接边宽度设置为15mm，配合密封胶条可以在门体闭合时实现良好的缝隙遮挡，减少气流、粉尘的贯通。

从结构组成拆分来看，上部的导轨采用冷拉成型的型钢材质，滚道面经过表面硬化处理，耐磨性能满足长期往复滑移的使用要求，吊挂轮采用内嵌轴承的尼龙包胶结构，运行过程中噪音低，同时不会对导轨滚道面造成硬磨损。传动部分采用同步带传动形式，相比钢丝绳传动，同步带的传动精度更高，长期使用后延伸率低，不需要频繁调整张紧度；张紧机构设置在导轨的端部，通过调节螺栓可以快速调整同步带的张紧力，保证传动过程中不出现跳齿、打滑的问题。门扇的下部设置有隐藏式导向块，导向块嵌入地面的浅槽内，浅槽深度不超过5mm，不会形成明显的地面凸起，导向块的作用是限制门扇前后方向的摆幅，避免门扇滑移过程中出现前后晃动，保证运行平稳性。

在实际选型适配时，需要根据门扇的重量、宽度、使用频次匹配对应的组件规格：门扇单块重量不超过80kg时，采用直径27mm的吊挂轮即可满足承载要求；如果是洁净车间、医院手术室这类对密封要求高的场景，可以在门扇侧边、底部加装密封胶条，同时在导轨端部设置缓冲阻尼块，降低门体开合到位时的碰撞噪音。如果是需要接入自动门机的场景，这套机构的导轨截面可以直接适配市面上主流的自动门驱动电机，不需要额外修改安装孔位，驱动电机的输出轮直接与同步带啮合，即可实现电动启闭，也可以根据使用需求加装门禁、感应开关等配件，拓展自动感应、权限管控的功能。

设计建模过程中，所有配合面的公差都按照实际装配要求预留了调整间隙，吊挂组件上设置有高度调节螺栓，安装时可以微调门扇的水平度，补偿安装基面的施工误差；导轨的连接孔采用长圆孔设计，安装时可以左右调整导轨的位置，保证导轨的直线度符合要求。整套机构的所有外露部件都做了圆角处理，没有尖锐的凸起棱角，避免安装和使用过程中造成磕碰损伤；金属部件表面做了喷塑或阳极氧化处理，在潮湿、多尘的使用环境下也能保持较好的防锈性能，延长整体使用寿命。
