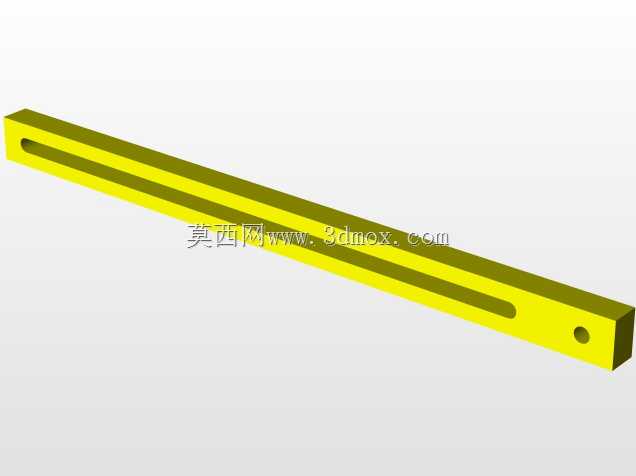

带长槽安装孔的长条连接调节构件

　　在各类工装夹具、检测治具以及小型自动化输送线的侧向定位结构中，这类带通长滑槽的长条构件是应用频次极高的基础连接件，很多初次接触结构设计的从业者往往会忽略这类零件的细节设计，导致实际装配后出现调节卡滞、定位偏移甚至受力断裂的问题。从实际使用场景来看，这类构件最常出现在需要小范围线性调节安装位置的工位，比如流水线旁的导向挡条安装座、检测设备的传感器位置调节支架、工装夹具的侧向压条固定座，它不需要配套高精度的直线导轨，仅靠自身的通长槽就能实现连续的位置调整，成本仅为微型导轨的十分之一不到，在低负载、低速调节的场景下性价比极高。设计这类构件的时候，首先要明确安装边界：构件的总长度需要比实际所需的最大调节行程多出两端固定孔的中心距余量，

　　避免调节到极限位置时固定螺栓超出槽体范围，比如需要60mm的调节行程，槽体的有效长度就要做到70mm以上，两端各留5mm的实体余量防止槽口开裂。截面尺寸的选择要匹配负载要求，常规轻载定位场景下，截面宽度15mm、厚度8mm的矩形截面就能满足日常使用，槽宽要比配套使用的固定螺栓直径大0.2-0.3mm，比如用M6的内六角螺栓固定，槽宽做到6.2mm即可，间隙过大会导致调节时构件歪斜，间隙过小则会出现螺栓卡滞、滑动不畅的问题。构件两端的圆孔是定位基准孔，当不需要滑动调节时，可以用螺栓穿过圆孔实现完全固定，避免槽体连接带来的间隙晃动，孔的位置要距离端面至少1.5倍孔径的距离，防止端面受力开裂。很多新手设计这类零件时容易忽略槽体的加工工艺，

　　通长槽如果采用铣削加工，槽的两端要设计成半圆结构，半径和铣刀半径一致，不要设计成直角端，否则既增加加工成本，还会在槽的端部产生应力集中，长期受交变载荷的情况下容易从槽端开裂。表面处理方面，如果是在普通车间环境使用，做普通的发黑处理即可，如果是在潮湿或者有轻微腐蚀的环境，要做镀锌或者阳极氧化处理，避免构件生锈导致调节槽卡滞。实际装配使用时，配套的螺栓要加装平垫，平垫的外径要大于槽宽2mm以上，防止拧紧螺栓时平垫卡入槽内，压伤槽的边缘影响后续调节。这类构件虽然结构简单，但是在很多设备里承担着位置微调的关键作用，比如在电子元器件的组装治具上，不同规格的产品需要调整挡块的位置，靠的就是这类长条滑槽构件实现快速调节，不需要重新打孔攻丝，

　　大幅缩短换型调试的时间。在SolidWorks建模过程中，要注意槽体的草图完全定义，避免出现过定义或者欠定义的情况，拉伸特征的深度要和截面尺寸匹配，两端的定位孔要和槽体保持同轴度公差，虽然这类零件的精度要求不高，但是同轴度偏差超过0.5mm的话，固定的时候会出现别劲的情况，影响调节顺畅度。另外还要注意构件的棱边要做0.5mm的倒角处理，既避免安装时划伤操作人员，也能去除加工产生的毛刺，防止毛刺掉入设备内部影响其他部件运行。从受力角度分析，这类构件主要承受的是垂直于安装面的压紧力以及平行于长度方向的调节摩擦力，不需要承受过大的径向载荷，所以材质一般选用普通的Q235钢或者6061铝合金即可，Q235钢的强度更高，适合负载稍大的场景，6061铝合金重量轻、不易生锈，适合对重量有要求的便携设备或者治具。
