NMRV30异径管蜗轮蜗杆减速机结构

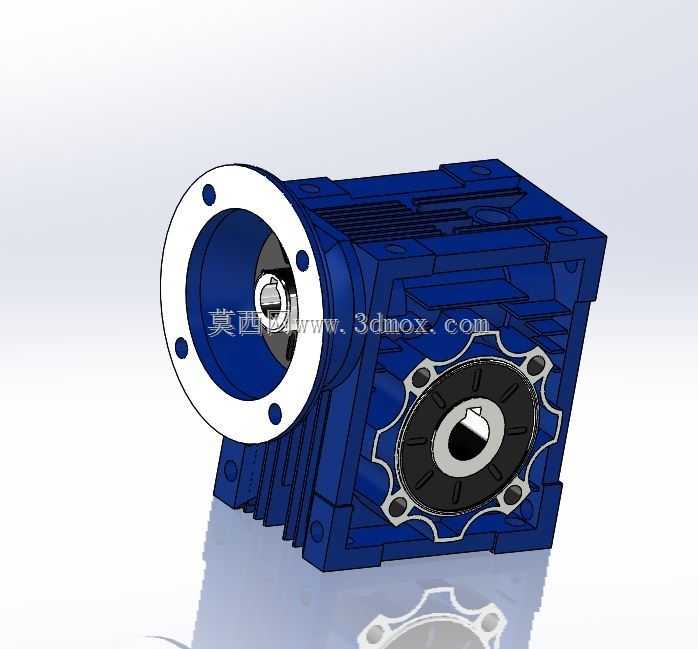

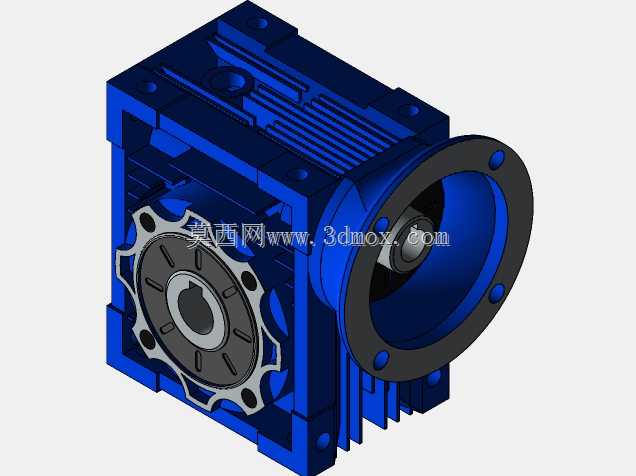

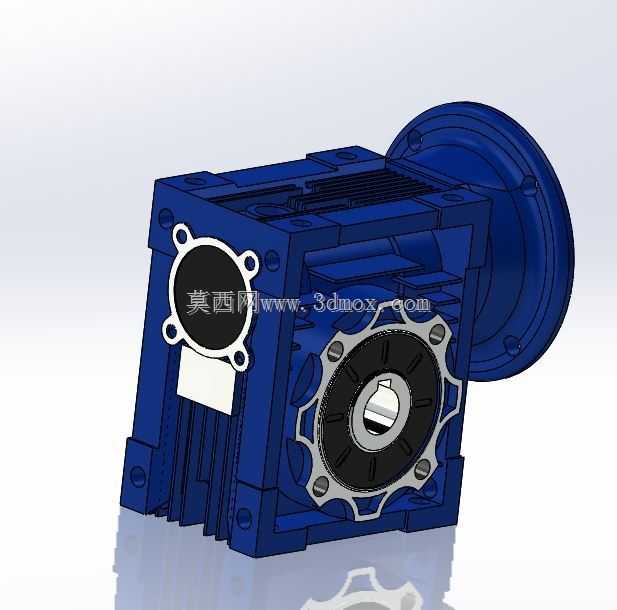

　　这款NMRV30规格的蜗轮蜗杆减速机，是轻载传动场景里应用极广的减速部件，日常在小型输送线、食品包装辅机、小型自动化变位机构、实验室搅拌装置里都能见到它的身影，核心作用是把原动机输出的高转速低扭矩动力，通过蜗轮蜗杆的啮合传动转换成低转速高扭矩的输出，匹配执行端的负载转速与扭矩需求，同时依靠蜗轮蜗杆副的自锁特性，在停机状态下避免负载端反向带动输入端转动，省去额外的制动部件配置。从结构设计来看，这款减速机采用方形铝合金压铸箱体，箱体表面做了密集的散热筋结构，不用额外加装散热风扇就能依靠壳体表面积完成工作过程中的热量散逸，适配连续或间歇工作制的轻载传动场景，箱体的安装端面预留了标准的孔位布局，既可以用法兰连接的方式直接和B5、

　　B14安装形式的电机直连，也能通过脚座安装固定在设备机架上，输入端的法兰盘做了适配常规小型电机的止口尺寸，安装时只要对准止口拧紧连接螺栓就能完成输入端的装配，不需要额外做同轴度校准的复杂工序，能大幅缩短现场装配的调试周期。输出端采用异径管结构的输出轴套，和常规同规格NMRV减速机的直孔输出不同，这个异径结构可以直接适配两种不同轴径的负载输入轴，不用额外加装轴套转接，在多规格小设备的改装、旧设备传动部件替换场景里适配性更强，输出端的连接法兰做了多安装孔位的布局，能适配不同安装孔距的负载端连接，不管是和链轮、同步带轮连接做链传动、带传动输出，还是直接和联轴器连接做同轴传动，都能找到对应的安装孔位完成固定。

　　建模过程中严格还原了实物的装配关系，蜗轮部分采用锡青铜材质的齿圈搭配铸铁轮毂的结构，和钢制的蜗杆啮合时能保证足够的耐磨性，同时降低啮合过程中的噪音，蜗杆的支撑采用两端深沟球轴承的配置，能承受径向和少量轴向的载荷，轴承端盖处预留了油封的安装槽位，装配时加装标准油封就能避免箱体内部的润滑脂泄漏，同时阻挡外部的粉尘、水汽进入箱体内部磨损啮合齿面。箱体的合箱面做了精密的止口定位，装配时不用反复调整就能保证蜗轮蜗杆的中心距符合设计要求，合箱后通过螺栓紧固就能保证箱体的密封性能，日常维护时只要拆开箱体侧面的油塞就能补充润滑脂，不需要完全拆解箱体。从安装边界尺寸来看，这款30规格的减速机整体外形紧凑，方形箱体的边长尺寸适配小型设备的安装空间，

　　不会占用过多的设备内部布局空间，输入端法兰的外圆尺寸、输出端轴套的伸出长度都严格按照行业通用的NMRV30系列标准尺寸建模，选型时只要核对安装孔位、轴径尺寸就能直接替换同规格的其他品牌同类型减速机，不需要对设备的安装结构做额外修改。在实际应用中，这类小型蜗轮蜗杆减速机因为传动平稳、噪音低、具备自锁特性，常被用在对安装空间有严格限制、输出扭矩要求不高的传动场景，比如小型皮带输送机的驱动端、包装设备的送膜机构、自动化设备的小角度翻转机构，搭配小功率的异步电机或者步进电机、伺服电机使用，能快速搭建出稳定的低速大扭矩传动单元，建模时还原的所有安装孔位、止口尺寸、配合公差都和实物保持一致，能直接用来做设备的装配干涉检查、安装布局模拟，也能用来做传动方案的选型验证，核对安装空间是否足够、连接部件是否匹配，避免实际装配时出现尺寸干涉、安装孔位对不上的问题。
