工业卧式重载齿轮减速传动装置

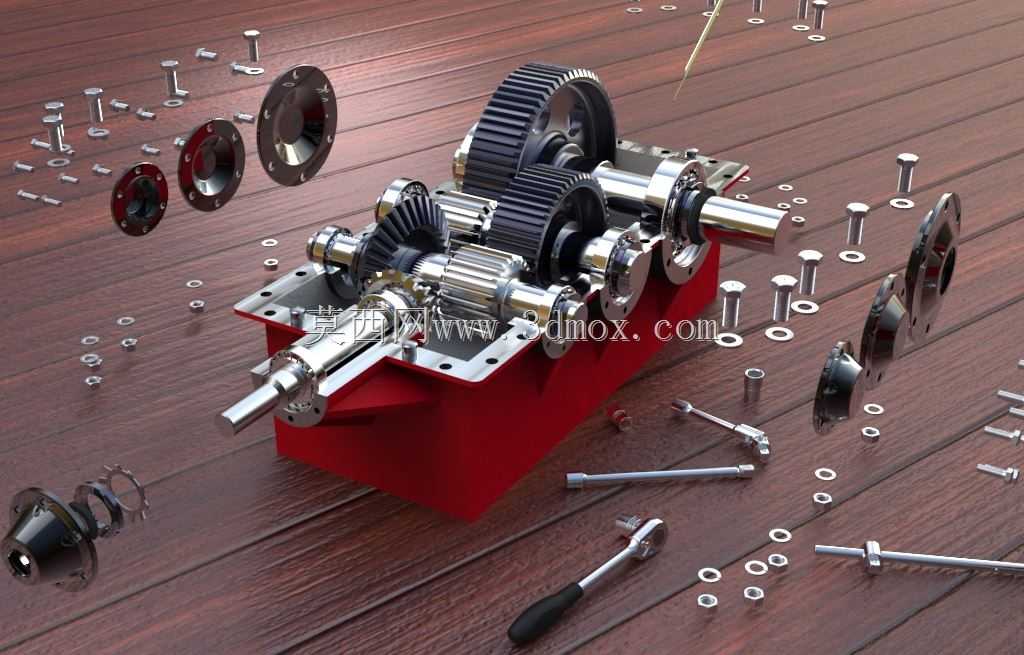

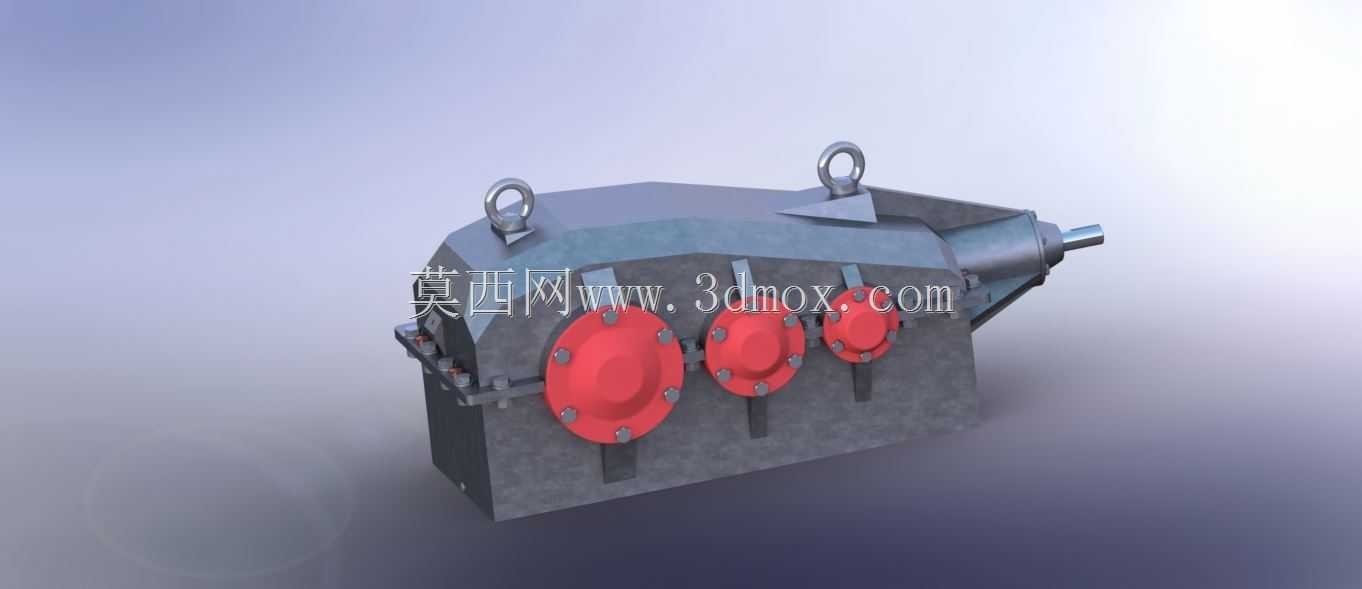

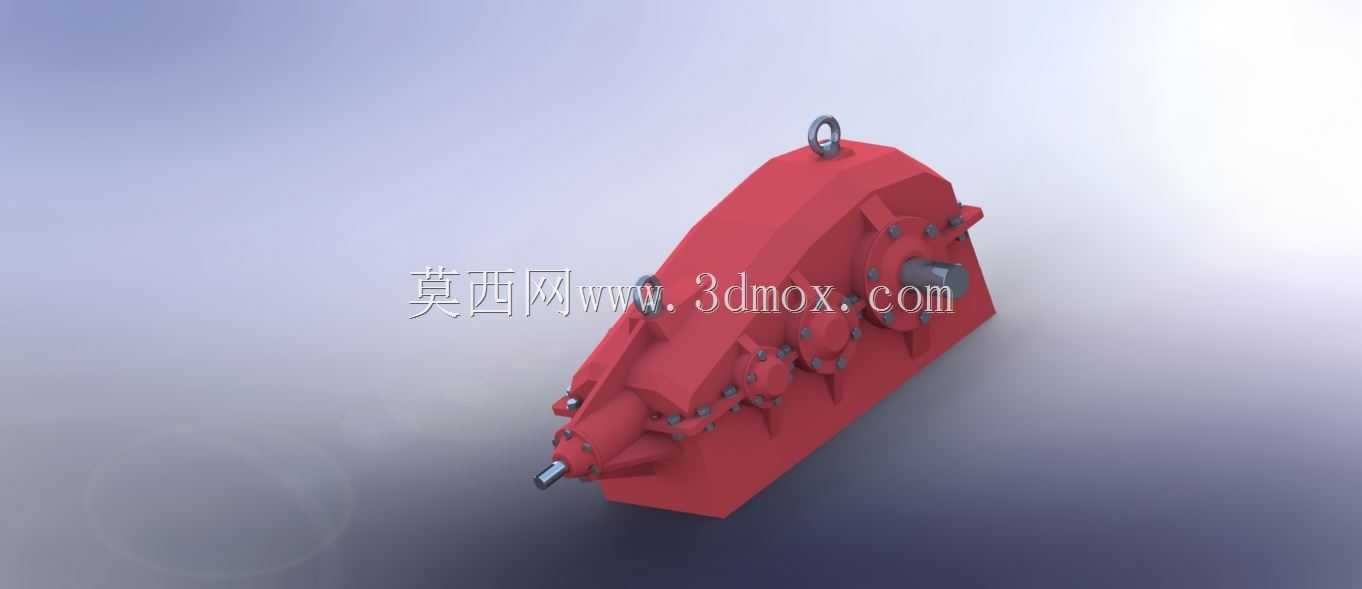

　　这套卧式重载齿轮减速装置的三维结构，面向矿山输送、冶金辅机、建材搅拌、港口物料转运这类长期连续运转的传动工位做结构还原，整机采用剖分式铸铁箱体布局，输入端伸出细轴段用来对接电机侧联轴器或者带轮，输出端大直径轴段用来匹配工作主机的负载轴，箱体顶部预留吊环安装位，车间吊装就位时可以直接穿卸扣起吊，不需要额外捆绑箱体加强筋，现场装配的作业效率更高。

　　从实际传动用途来看，这类减速箱的核心作用是把原动机输出的高转速低扭矩动力，经过箱内多级啮合齿轮副减速增扭，把转速降到工作主机适配的区间，同时放大输出扭矩，抵消负载端启动、卡料时产生的冲击载荷。箱体侧面沿齿轮轴轴承位分布的一圈紧固螺栓，把箱盖和底座牢牢压合，既保证齿轮啮合腔的密封性能，防止润滑油从剖分面渗漏，也方便后期检修时拆开箱盖，直接检查齿轮齿面磨损情况、更换轴承或者调整齿轮啮合间隙，不需要把整台减速箱从生产线底座上完全拆解下来。

　　结构设计阶段首先要敲定的是安装边界尺寸：箱体底部的平直安装基面要和现场预埋的钢制底座或者混凝土机架的安装孔位对齐，底座上预留的地脚螺栓过孔位置要匹配通用减速箱的安装孔距，输入端轴伸的长度、轴径以及键槽尺寸要和所选联轴器的毂孔公差匹配，输出端轴伸的中心高要和工作主机的输入轴中心高保持同轴，轴向偏差要控制在联轴器允许的补偿范围内，避免运转时出现附加径向力掰弯输出轴。箱体侧面的观察盖板、油位窥视孔、底部放油螺塞的位置都在建模时做了预留，日常巡检时不用开盖就能通过油位镜判断箱内润滑油液位，换油时拧开底部放油塞就能排空废油，维护点位都布置在操作人员站在地面就能触碰的位置，不需要登高或者拆解外围护罩。

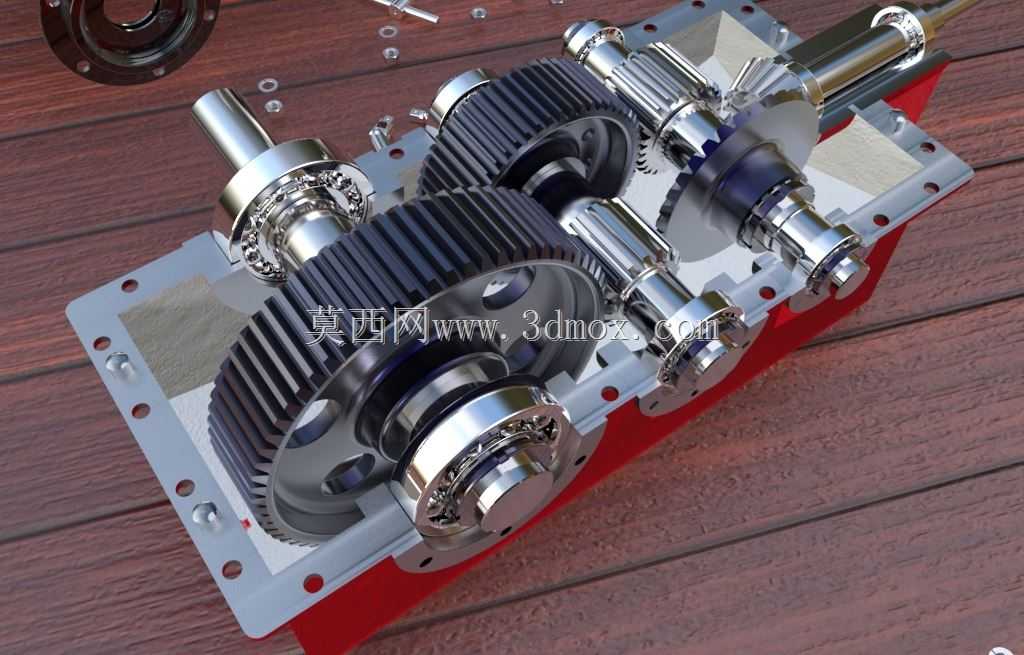

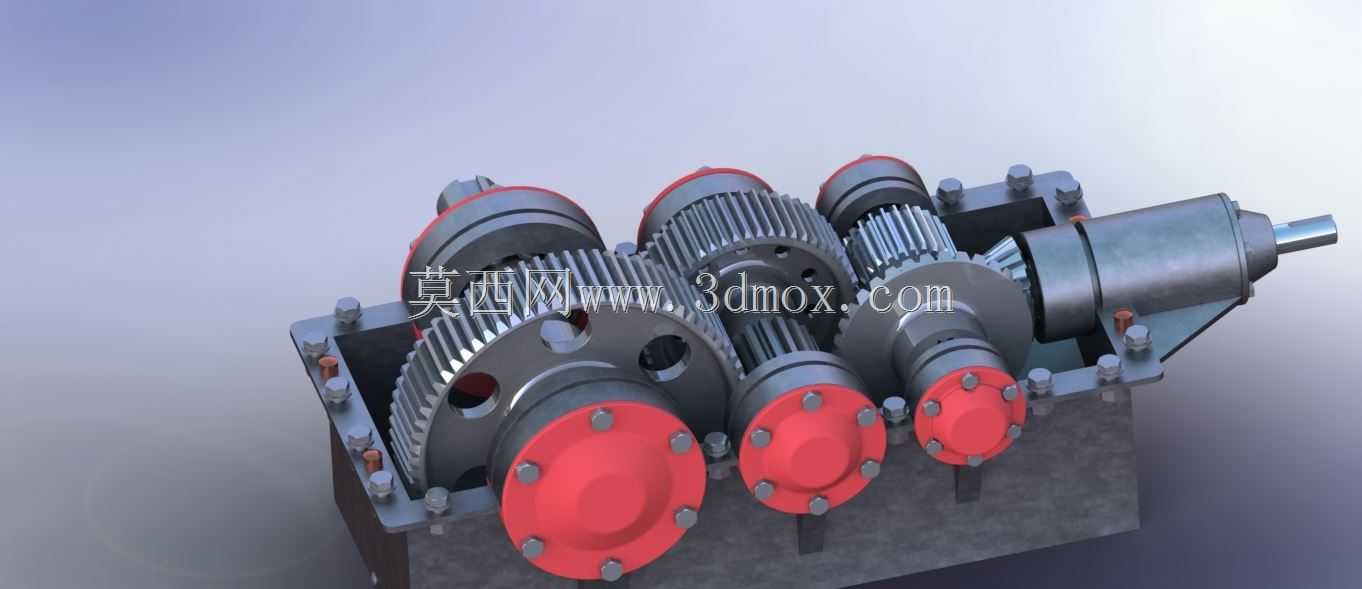

　　外形上箱体顺着齿轮传动的轴向排布做折线形隆起，每一处凸起的内腔刚好容纳对应级别的大齿轮齿顶圆，箱体外壁分布的加强筋沿着轴承座受力方向延伸，齿轮啮合产生的径向力通过轴承传递到轴承座，再顺着加强筋分散到整个箱体壁面，避免箱体局部应力集中出现开裂。输入端的小齿轮高速轴、中间级传动轴、输出端大齿轮低速轴的轴心线在建模时严格按照中心距约束对齐，齿轮副的侧隙、顶隙都按照工业闭式齿轮箱的设计规范预留，既保证齿面啮合时不会出现顶齿卡滞，也能在齿面形成足够厚度的润滑油膜，降低长期运转的磨损速率。

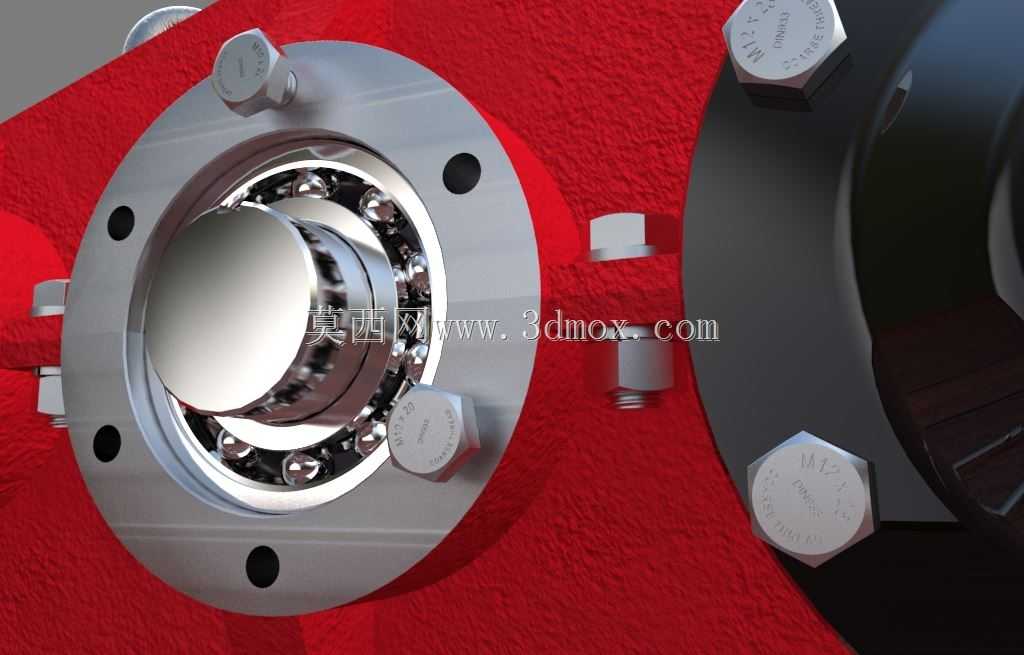

　　现场选型对接的时候，首先要核对输入端的转向、额定输入转速和配套驱动电机的参数匹配，输出轴的额定扭矩要覆盖工作主机的最大负载扭矩，还要留出1.2到1.5倍的安全余量，应对输送线上突然来料、搅拌腔卡入异物的冲击工况。箱体的安装基面平面度在加工时要求达到铣削精度，安装时要在底座和箱体之间垫调整垫片，找正输出轴和工作主机轴的同轴度之后再均匀拧紧地脚螺栓，避免箱体底座受强制变形，导致内部轴承孔错位、齿轮啮合偏载，出现局部齿面过早点蚀的问题。箱体内腔的容积在建模时也做了校核，加注的工业齿轮油液位要浸没低速级大齿轮的下部齿圈，齿轮运转时带起的润滑油可以飞溅到各个轴承位和齿轮啮合点，不需要额外配置强制润滑泵，结构更简单，长期运维的故障率更低。箱体边角的过渡圆角都做了圆滑处理，避免铸造时出现应力集中产生砂眼、裂纹，外露的轴端都预留了密封件安装槽，可以装配骨架油封防止润滑油外泄，同时阻挡外界的粉尘、水汽进入齿轮腔，适配多粉尘、高湿度的工业车间作业环境。
