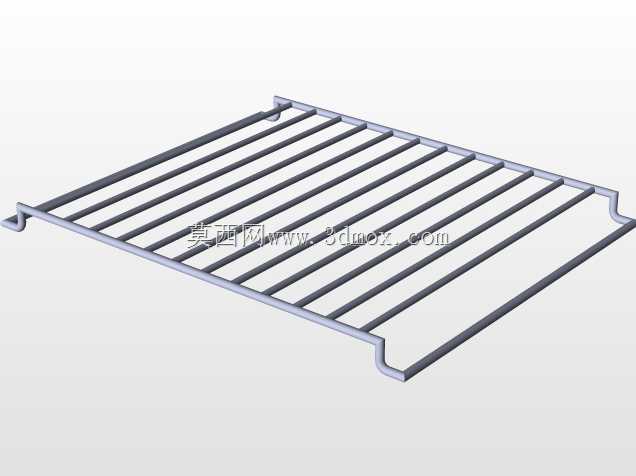

嵌入式烤箱内置承托格栅烤架结构

　　这款格栅式烤架是家用及商用嵌入式、台式烤箱内部的核心承托配件，日常烘烤作业中，它直接承担烤盘、烤网、待烘烤食材的承载功能，是烤箱内腔热量循环路径上的关键结构件。从实际使用场景来看，不管是家庭烘焙中放置戚风蛋糕模、曲奇烤盘，还是商用后厨烤制肉制品、面点时承托镂空烤盘，这款烤架都需要在200-250℃的持续高温环境下保持结构稳定，不能出现明显形变，同时还要保证热空气能够在格栅间隙间顺畅流通，避免食材局部受热不均出现烤焦或者夹生的问题。

　　设计阶段首先要匹配对应型号烤箱的内腔安装边界，烤架整体采用矩形框架结构，前端做了向下弯折的限位挡边，推入烤箱内腔的导槽后，这个弯折结构可以卡在导槽端部，避免抽拉烤盘时烤架整体向内滑移脱落，两侧的直边框架完全贴合烤箱内腔两侧的支撑导槽，间隙控制在1mm以内，既保证抽拉顺畅无卡滞，又不会因为间隙过大出现烤架倾斜、食材倾洒的问题。格栅条采用等间距平行排布，间隙宽度经过反复验证，既不会让常规尺寸的小模具、小块食材从间隙掉落，又能最大化留出热空气对流的通道，相比密网结构，这种平行圆条格栅的风阻更小，烤箱上下加热管的热辐射可以更直接地穿透间隙作用到食材底部，烘烤效率能提升10%左右。

　　材质选择上整体采用食品级不锈钢线材焊接成型，框架部分用稍粗的线材保证整体结构强度，跨距较大的情况下满载放置重物也不会出现中部下挠变形，内部格栅条采用直径稍小的线材，在保证承重能力的前提下减少材料用量，同时降低整体重量，用户抽拉清洁时更轻便。所有焊接位置都做了打磨抛光处理，没有突出的焊瘤、毛刺，避免用户取放时划伤手部，也不会在长期高温使用后藏污纳垢，清洁时直接用湿抹布擦拭即可，也可以放入洗碗机整体清洗，没有清洁死角。

　　从安装适配性来看，这款烤架的外形尺寸完全匹配对应容积段烤箱的内腔深度与宽度，不需要额外的固定件，直接搭在烤箱内腔两侧的冲压凸台或者可拆卸导槽上即可完成安装，用户可以根据烘烤食材的高度，灵活调整烤架在不同层位的导槽上，比如烤制膨胀率较高的戚风蛋糕时放在中下层，烤制表面需要焦化效果的芝士类菜品时放在上层靠近加热管的位置，适配不同的烘烤工艺需求。结构强度方面，按照日常使用的最大承重测试，均匀放置10kg的重物时，烤架中部的形变量不超过2mm，完全满足日常烘烤的承重需求，长期反复高温加热冷却后，也不会出现材料蠕变导致的永久变形，使用寿命可以匹配烤箱整机的使用周期。

　　实际使用中，这种平行格栅结构相比带凸起的烤网，放置平底烤盘时接触更平稳，不会出现烤盘晃动倾斜的问题，同时如果直接在烤架上放置带锡纸包裹的食材、或者烤制带油的肉制品，油脂可以顺着格栅间隙滴落到下方的接油盘里，避免积油在高温下产生油烟，也降低了清洁的工作量。设计时还特意将烤架的所有边角都做了圆弧过渡处理，没有尖锐的直角，推入抽出烤箱时不会刮蹭烤箱内腔的搪瓷或者不锈钢内壁，避免长期使用后刮花内腔涂层影响美观和清洁性能。
