迷你简易升降电梯结构展示模型

　　这款迷你电梯模型还原了垂直升降类载人载物设备的核心结构逻辑，在教学演示、原理验证场景中可直观展现电梯的运行机制，也可作为小型自动化升降装置的结构参考原型。日常接触的商用乘客电梯、厂房货梯核心的升降逻辑都能在这个模型上找到对应结构，它去掉了商用电梯复杂的安全冗余回路、外呼联动系统，保留了最核心的升降导向、承载框架部分，适合用来做结构原理的拆解认知。

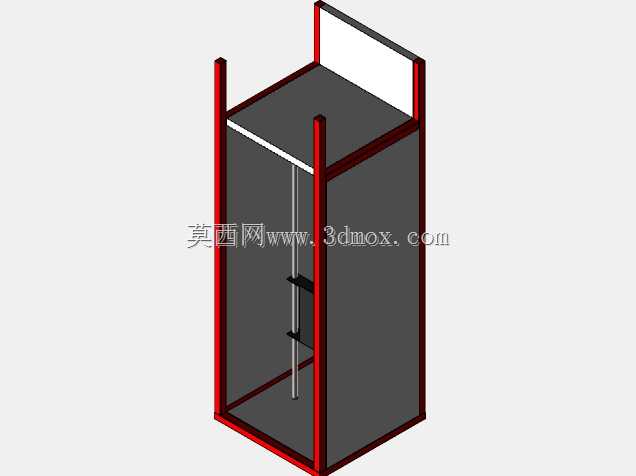

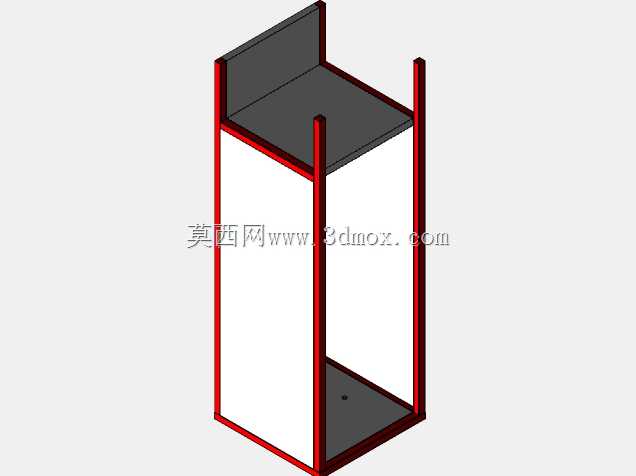

　　从结构组成来看，模型首先搭建了完整的外框架，四根垂直布置的型材立柱作为整个结构的承载基础，立柱之间通过顶部、底部的横向连接件形成刚性框架，避免升降过程中出现框架形变晃动。导向部分采用单组垂直导轨布置，导轨固定在框架后侧的立面上，轿厢通过滑动配合件与导轨连接，限制轿厢运行过程中的前后左右自由度，仅保留垂直方向的移动路径，这和实际电梯中导轨限制轿厢偏摆的设计逻辑完全一致，只是实际商用电梯会采用多组导轨配合导靴，承载能力和导向精度更高。

　　轿厢部分采用半围合结构，后侧和两侧设置挡板，前侧预留出入口，顶部和底部都做了加强边框设计，保证轿厢自身的结构刚度，避免承载时出现底板变形。模型中轿厢的升降驱动采用丝杆传动结构，垂直布置的丝杆穿过轿厢上的传动螺母，丝杆转动时即可带动轿厢沿着导轨做垂直升降运动，这种传动方式定位精度高、运行平稳，在小型升降台、教学演示模型中应用十分广泛，实际高层电梯则多采用曳引轮搭配钢丝绳的驱动方式，核心都是通过传动部件带动轿厢沿导向结构做垂直位移。

　　设计过程中首先确定了整体的安装边界，整个模型的占地尺寸控制在极小范围内，不需要额外的预埋安装基础，直接放置在平整台面上即可使用，框架的高度也适配桌面展示的需求，不会因为过高导致重心失稳。结构设计时优先考虑了装配的便捷性，所有框架连接件都采用标准件连接，不需要复杂的焊接工艺，拆解和重组都十分方便，适合教学场景下让学习者亲手组装，理解每个部件的装配关系和作用。导向结构的配合间隙做了合理预留，既不会因为间隙过大导致轿厢运行时晃动卡顿，也不会因为间隙过小出现装配卡滞，手动推动轿厢即可顺畅沿导轨滑动。

　　在实际应用层面，这类迷你升降结构的设计逻辑可以延伸到很多小型垂直输送场景，比如厂房内的小型物料提升台、档案馆的档案资料升降柜、餐饮场所的传菜梯，核心都是搭建刚性承载框架、设置可靠导向结构、匹配适配的驱动传动部件，只是根据实际承载重量、提升高度的需求调整型材规格、传动部件参数、安全防护配置。比如应用在传菜梯场景时，只需要将轿厢尺寸调整为适配餐盒的大小，框架采用不锈钢型材适配厨房潮湿环境，驱动部分换成减速电机搭配链条传动，再增设层门安全联锁结构即可落地使用；如果是用作小型物料升降台，只需要加大底板尺寸，增加导向轮组的数量，提升框架的承载能力即可。

　　模型的外框边缘做了圆角处理，避免演示过程中尖锐边角造成划伤，顶部的横梁预留了驱动部件的安装位，如果需要加装电动驱动，只需要在顶部固定小型步进电机，将电机输出轴与丝杆顶端连接，即可实现电动控制升降，还可以加装限位开关在上下极限位置，避免轿厢超程运行，这部分拓展结构和实际电梯的极限位置保护逻辑也是一致的。整个模型没有冗余的装饰部件，所有结构都服务于升降功能的实现，每个部件的受力路径都清晰可见，框架立柱承担整体的垂直载荷和侧向弯矩，导轨承担轿厢的侧向导向力，丝杆承担轿厢的升降驱动力，轿厢底板承担承载物的重力，力的传递路径十分清晰，对于刚接触升降设备结构设计的从业者来说，能快速建立垂直升降设备的结构认知，理解各个部件在整体结构中的作用，避免实际设计中出现结构受力不合理、导向不可靠、安装边界预留不足的问题。
