可调式C型Serre接头夹紧钳结构设计

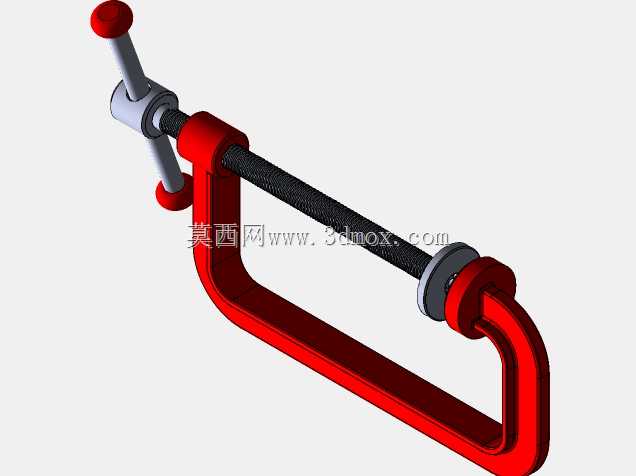

　　在小型零部件装配、工位临时定位、轻载工件夹持的作业场景里，这类C型结构的夹紧钳是一线装配工位、维修现场、手工试制环节出镜率极高的工装配件，区别于重型台虎钳的大夹持力与固定安装属性，这款Serre接头式C夹钳走的是轻量化、便携化、快调快夹的设计路线，不需要固定在工作台面，可随工件位置灵活转移使用，适配多场景的零散夹持需求。从实际功能逻辑来看，这款夹钳核心作用是在两个待组装部件的拼接、粘接、铆接、定位焊工序中提供持续的压紧力，抵消部件之间的装配间隙，避免粘接胶固化过程中部件移位、铆接时出现错位偏移、点焊时接缝张开的问题，夹持力的输出通过丝杆螺旋副实现，转动端部的操作手柄即可带动丝杆轴向进给，推动活动压块向C型架的固定钳口侧移动，

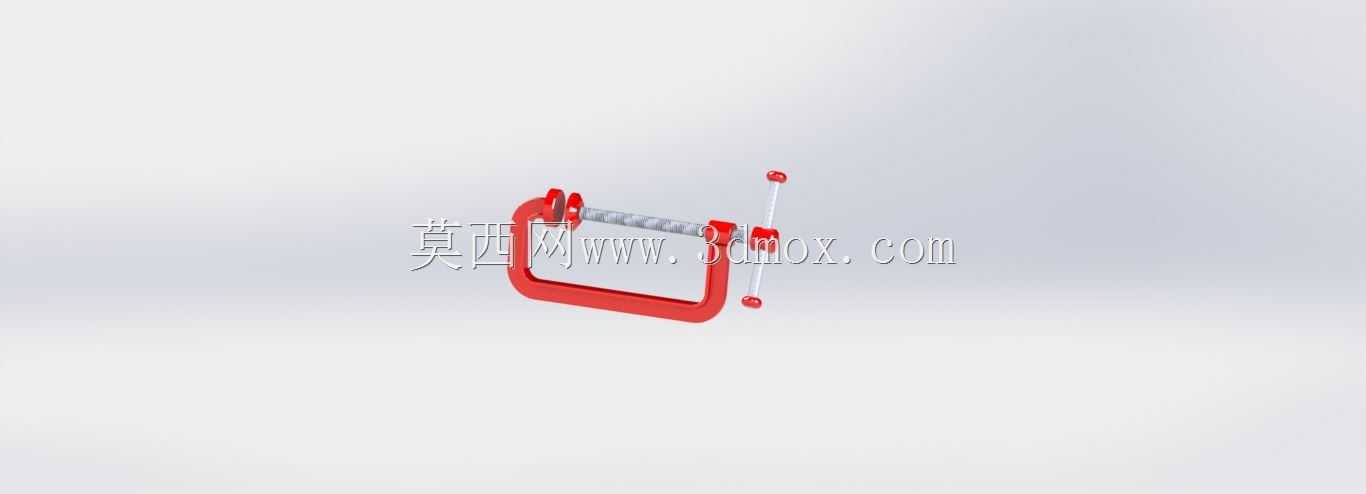

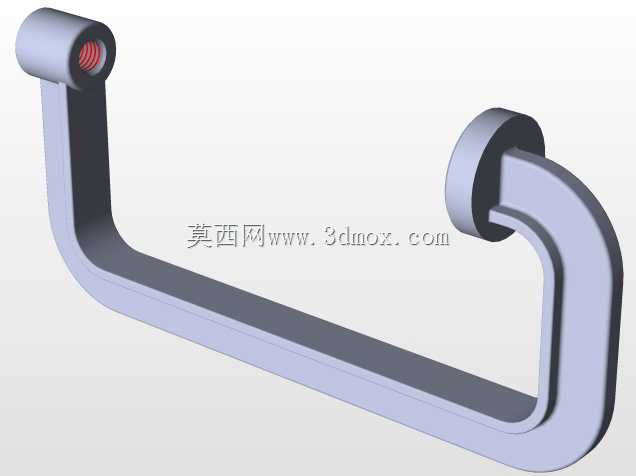

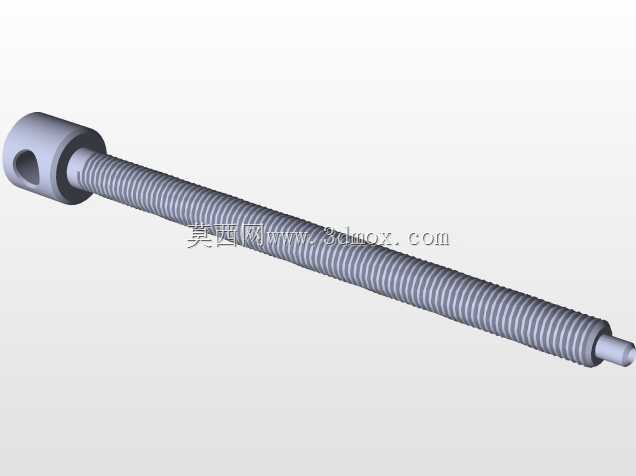

　　逐步压紧被夹工件，反向转动即可快速松夹，操作门槛极低，不需要额外辅助工具就能完成夹持动作。设计层面上，整体采用开口C型的框架结构，这种结构的优势在于单侧开口的设计可以从工件的侧边直接卡入，不需要从工件端部穿套，对于一些已经完成部分装配、无法从端部套入夹具的部件来说，这种侧入式的夹持结构适配性更强，框架主体采用等截面的弯型结构，在保证开口夹持深度的前提下，尽可能控制整体重量，避免夹具自重过大对薄壁工件造成额外负载压痕。丝杆部分采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动更平稳，具备一定的自锁性能，夹持到位后不会因为工件的反作用力出现自行退夹松脱的问题，活动压块与丝杆端部采用活动铰接设计，压块可以小角度自适应偏转，

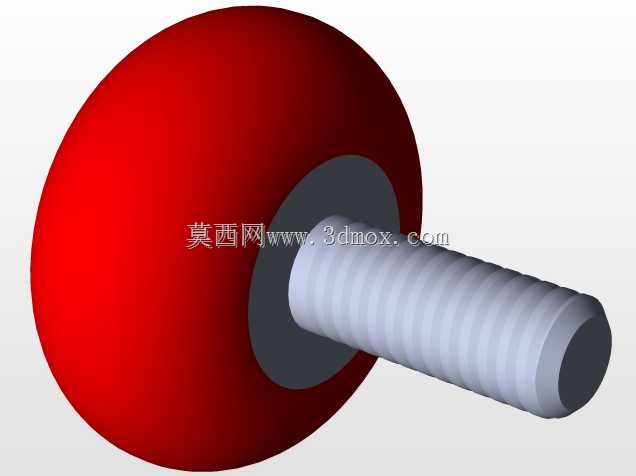

　　当被夹持的两个部件表面存在微小的平行度误差时，压块可以自动贴合工件表面，避免出现点接触、线接触导致的压痕或者夹持力分布不均的问题，固定钳口的内侧与活动压块的夹持面都做了平面处理，没有额外的齿纹，避免在软质工件、表面质量要求高的工件表面留下夹痕，适配外观件、精加工面的夹持需求。从安装与尺寸边界来看，这款夹钳的最大开口距离适配常规小型零部件的组装厚度，C型架的喉深可以覆盖距离工件边缘一定范围内的夹持点位，不会因为喉深不足只能夹工件最边缘的位置，整体外形轮廓没有突出的尖锐棱角，所有弯折位置都做了圆弧过渡，现场使用时不会剐蹭操作人员的手部或者工件表面，操作手柄采用小直径的横杆设计，转动时的力臂长度适配手动操作的施力范围，

　　不需要借助加力杆就能达到轻载夹持所需的压紧力，同时也避免夹持力过大压坏薄壁工件。在实际产线应用中，这类夹钳除了用于两个部件的组装压紧，还可以临时固定在型材支架上充当临时定位挡块，在设备维修时临时固定松脱的线缆、管路，在手工打磨小工件时夹持工件避免手持的安全风险，因为整体体积小巧，工具柜、维修包内都可以轻松收纳，不会占用过多的储物空间。结构设计上没有多余的冗余零件，整体零件数量少，C型框架为一体式弯折成型，没有拼接焊缝，长期使用不会出现框架开焊变形的问题，丝杆与框架的配合位置做了加厚处理，频繁转动丝杆也不会出现螺纹滑牙、框架配合孔磨损变大的问题，活动压块与丝杆的铰接位置做了限位结构，压块不会从丝杆端部脱落，日常使用不需要复杂的维护，定期在丝杆螺纹位置涂抹少量润滑脂就能保证转动顺畅，长期使用也不会出现卡滞。不同于重型G型夹的大夹持力设计，这款Serre接头式C夹钳的夹持力区间精准匹配小型零部件组装的需求，不会因为力过大导致工件变形，也不会因为力不足导致夹持失效，在电子零部件组装、小型五金件拼接、模型制作、线束固定等场景下都能稳定发挥作用，开口的C型结构也让它可以适配多种不规则外形工件的夹持，只要工件的夹持位置厚度在夹钳的开口范围内，都可以通过调整丝杆进给量实现稳定夹紧，不需要根据工件外形定制专用的夹持块，通用性极强。
