日常办公常用金属回形针结构设计

　　日常办公场景里，回形针是最容易被忽略却又不可或缺的小五金件，别看结构简单，实际建模过程中要兼顾使用手感、夹持可靠性与加工可行性，每一段弯折的曲率、线材的直径选择都直接影响最终使用体验。很多刚接触结构建模的从业者容易把这类小零件做的过于随意，要么弯折处出现应力集中的硬角，要么内外圈间隙控制不当，要么夹纸时容易刮破纸面，要么夹持力不足导致纸张散落，这些细节恰恰是五金小零件设计的核心要点。

　　从实际使用场景出发，回形针的核心功能是临时夹持少量纸质文件，不需要永久固定，所以要兼顾易装拆和不损伤纸面两个核心需求。设计时首先确定线材直径，常规办公用回形针选用镀锌铁丝或者包塑铁丝，直径控制在0.8mm到1mm区间，过粗的话弯折阻力大，手动掰开夹纸时手感偏硬，长期使用容易硌手，过细的话刚性不足，夹上十几页A4纸就会出现塑性变形，松开后无法恢复原有形状，重复使用次数大幅降低。

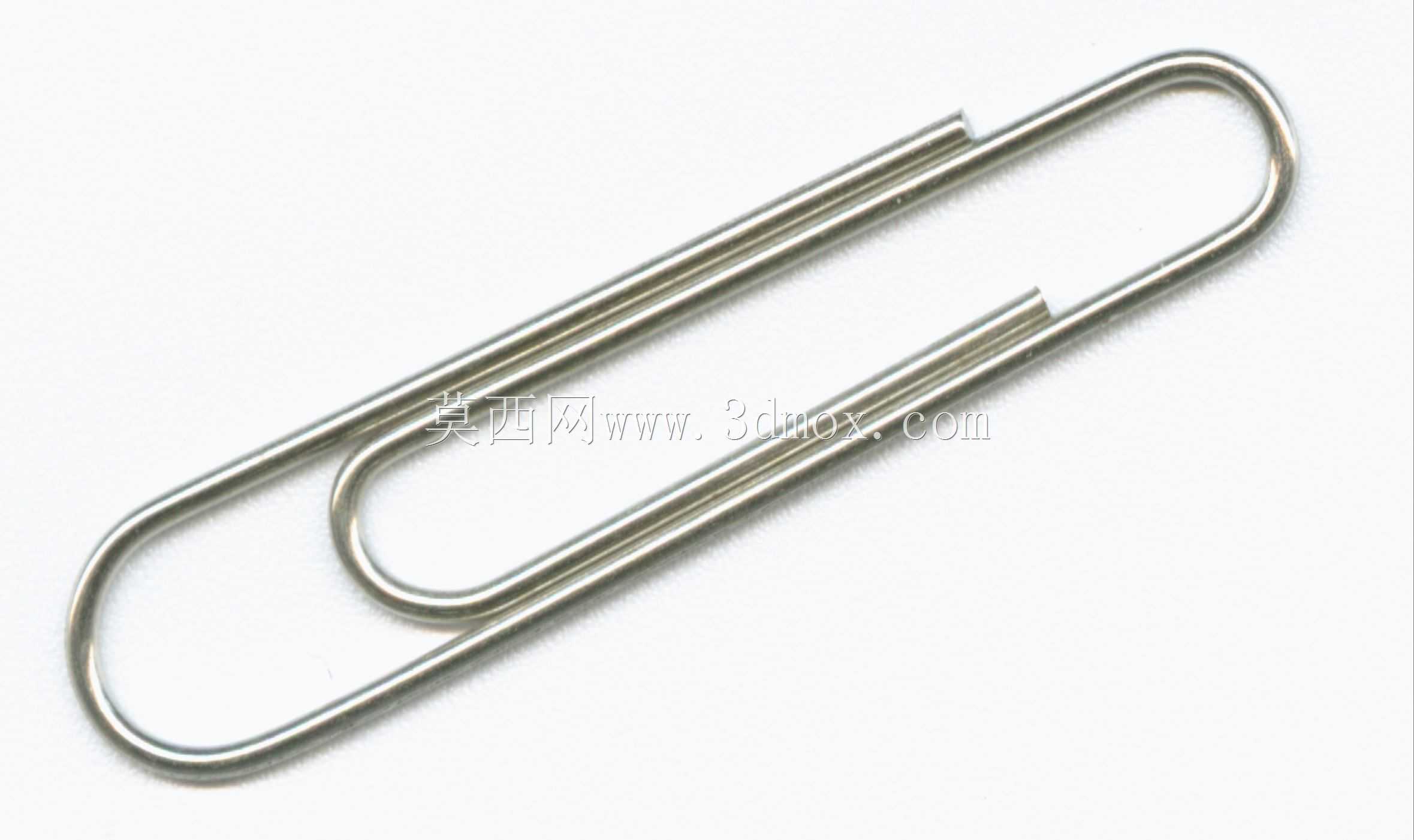

　　外形结构上采用经典的双环连续弯折设计，最外侧的大圆弧作为手持施力部位，曲率半径控制在8mm左右，这个尺寸刚好适配成年人指尖的按压弧度，捏持时不会有尖锐的硌手感，向内延伸的两段平行直边是主要的夹持工作面，两段直边的间隙要比单张A4纸的厚度略小，依靠金属线材自身的弹性变形产生夹持力，直边长度控制在30mm左右，这个长度既能保证足够的夹持接触面积，避免纸张从侧边滑出，又不会因为过长导致整体尺寸偏大，占用过多收纳空间。内侧的小圆弧弯折是整个结构的弹性核心，弯折处采用光滑的圆角过渡，圆角半径不小于线材直径的1.5倍，避免冷弯加工时线材外侧出现拉伸裂纹，同时也能减少应力集中，反复掰动时不容易出现金属疲劳断裂。

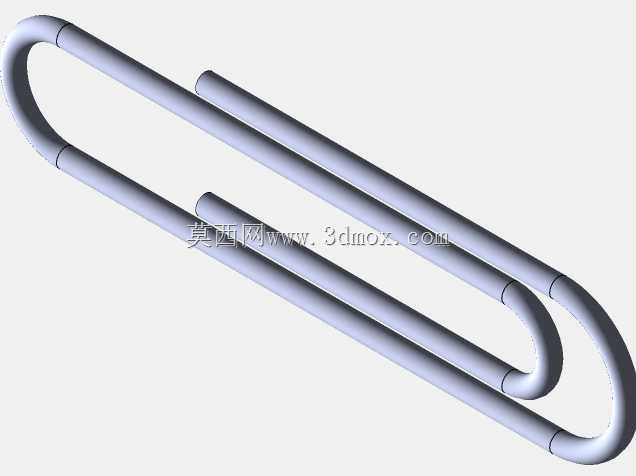

　　很多人建模时容易忽略的是回形针的首尾处理，两个线材端头不能做直角切断，要打磨出微小的圆角，一方面是避免端头的锋利毛刺刮伤纸面或者手指，另一方面是夹纸时端头可以顺着纸面滑入，不会戳破纸张纤维。实际建模过程中采用扫描特征完成整体结构，先绘制连续的3D路径草图，每一段弯折处都添加相切约束，保证路径顺滑无拐点，扫描轮廓采用圆形截面，和实际冷拔线材的截面保持一致，完成基础实体后对两个端头添加0.2mm的倒角，模拟实际生产中的磨头工序。

　　从安装和使用边界来看，常规尺寸的回形针最大夹持厚度在5mm左右，大概对应20张常规70gA4纸的厚度，超过这个厚度后，金属线材的变形量会超过弹性极限，出现永久变形，夹持力会快速下降。日常使用中除了夹纸，很多场景下也会被用来临时固定线束、整理零散小零件，这时候对结构的刚性要求更高，所以建模时要保证各段直边的直线度，避免出现弯曲变形导致的受力不均。表面处理上如果是镀锌材质，要保证镀层均匀，避免长期存放出现锈迹污染纸面，如果是包塑材质，塑料层厚度控制在0.1mm左右，过厚会导致整体尺寸变大，夹纸时间隙不足，过薄则容易磨损脱落，失去防锈和彩色标识的作用。

　　这类小五金件的设计看似简单，实则处处贴合人体工程学和实际加工工艺，没有多余的结构，每一段弯折都有对应的功能作用，建模时不能只追求外形相似，要从实际使用的角度出发，验证每一处尺寸的合理性，比如内外圈的间隙控制，要保证夹纸时内层直边和外层直边能平行贴合，受力均匀，不会出现局部压力过大压出纸痕，或者局部间隙过大夹不住纸的情况。弯折处的曲率要和实际冷弯加工的工艺匹配，过小的弯折半径会导致生产时线材断裂，过大的曲率又会导致整体结构松散，夹持力不足。

　　在办公文具的配套收纳场景里，回形针的尺寸也要适配常规的回形针收纳盒，整体外轮廓宽度控制在7mm左右，长度控制在32mm左右，刚好可以放入标准尺寸的磁吸回形针盒，不会因为尺寸偏差导致卡滞或者倒不出来。很多新手建模时会把各段比例做失调，要么大圆弧过大导致整体偏宽，要么直边过短导致夹持长度不足，这些细节问题都会导致最终的模型和实际生产使用的产品脱节，失去三维建模指导生产的实际意义。
