车库用竖框格栅式钢制入户门结构

　　日常做民用建筑配套金属构件建模时，这类竖长布局的格栅钢门是车库出入口场景里很常见的选型，区别于常规翻板车库门的厚重封闭结构，这种格栅式钢门更适配半开放式车库、独栋住宅侧方入户门廊的使用需求，既能够满足基础的防护隔离要求，又不会完全遮挡视线，避免车库内部完全密闭带来的压抑感，同时格栅结构的通风属性也能减少车库内部异味、潮气的积聚，适配南方潮湿区域的使用场景。从结构设计逻辑来看，整体采用矩形外框作为主承载结构，外框选用标准矩形钢管拼焊成型，框体的截面尺寸根据门体总高度做匹配，竖长布局的门体总高度适配常规家用车库的门洞预留尺寸，安装边界上需要预留出门体侧边的铰链安装位、顶部的导向或者固定结构的安装空间，

　　底部需要和地面完成面预留3-5mm的活动间隙，避免开关过程中剐蹭地面铺装层。门体中间的格栅部分采用等间距排布的横竖钢条焊接固定，横竖钢条的排布密度兼顾防护性能与通透度，横向钢条按照均匀间距分布，既作为格栅的受力支撑，也能避免竖向钢条过长出现受力变形的问题，中间设置的横向加强带是整个门体的核心受力强化部位，把整扇门的格栅区域分成上下两个独立区段，有效降低长尺寸门体的整体挠度，避免开关过程中门体出现晃动、变形的问题，同时这个加强带也可以作为门锁、插销等锁闭构件的安装位，提升门体的锁闭可靠性。设计过程中需要重点考量焊接变形的控制，格栅钢条和外框焊接时要采用对称分段焊接的工艺顺序，避免单侧焊接热量集中导致框体出现翘曲，影响后续的安装适配性。

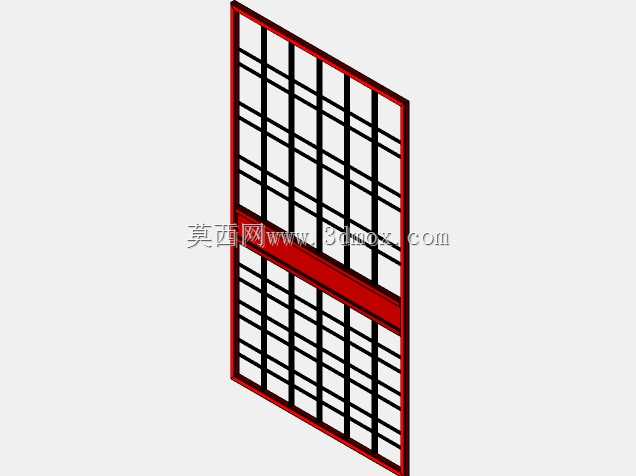

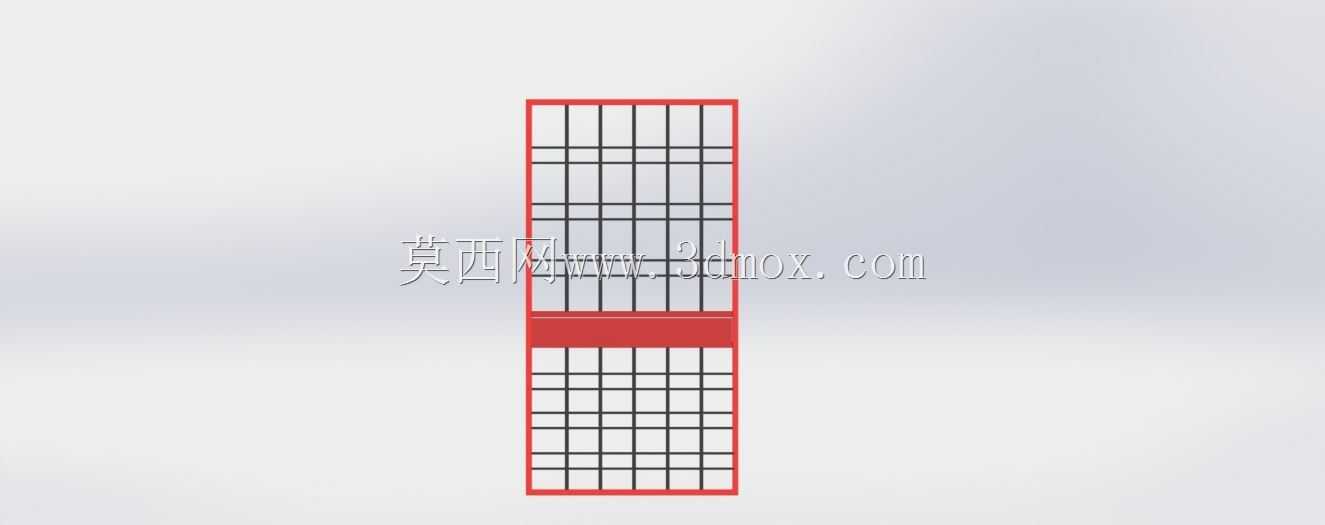

　　表面处理上，框体和格栅的外露焊接位置需要做打磨整平，整体做防锈涂装处理，图中展示的红色涂装是比较常见的警示与装饰配色，也可以根据实际建筑外立面的风格调整涂装颜色，适配不同的外观需求。这类钢门的安装方式可以根据现场门洞的结构选择侧边铰链平开的形式，也可以适配滑轨做推拉式安装，结构本身的模块化属性很强，格栅部分的钢条间距可以根据实际的防护等级要求做调整，如果是对防盗要求更高的场景，可以缩小钢条间距、增加钢条的截面尺寸，如果是仅做区域隔断使用的场景，也可以适当加大钢条间距，降低整体门体的自重。从实际使用的角度出发，这种格栅钢门相比实体钢板门的自重更轻，手动开关的操作力更小，日常使用的便捷性更高，

　　同时通透的格栅结构也能让外部自然光线射入车库内部，白天时段不用开启车库照明也能满足基础的采光需求，降低日常使用的能耗。建模过程中需要注意各个钢条拼接位置的焊缝处理，要还原实际焊接结构的衔接特征，不能出现构件穿插、缝隙不均的问题，外框的安装孔位、铰链连接位的结构要和常规的民用五金配件做匹配，保证模型导出后可以直接用于工程出图、加工下料的参考，各个构件的尺寸参数要符合常用钢材的规格标准，避免出现非标准截面导致加工成本上升的问题。另外在安装边界的校核上，要明确门体和门洞墙体的搭接尺寸，门框和墙体之间的固定点间距要控制在合理范围，保证门体安装后的结构稳定性，避免长期开关使用后出现门框松动、门体下垂的问题。
