教学演示用小型电梯结构原理展示装置

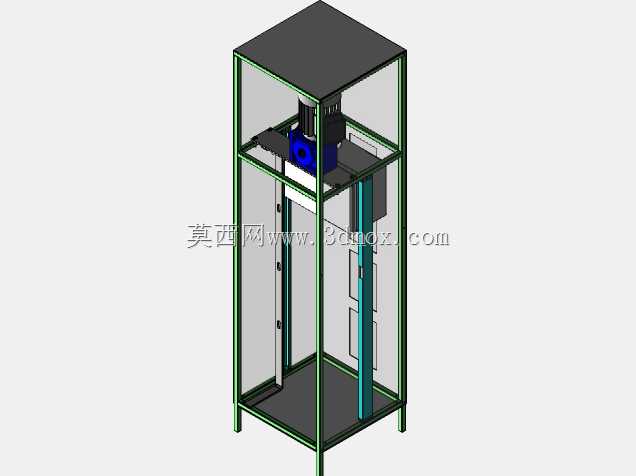

　　这套小型电梯结构装置，主要面向职业院校机电一体化、楼宇智能化专业的原理教学场景，同时也可作为电梯安装维保人员的入门实操训练载体，区别于商用载客电梯的大尺寸重载设计，整体采用缩小比例的框架式结构，能够在普通实训台面上完成全部结构展示与动作演示，不需要额外开挖底坑或者搭建高层井道，适配常规教学场地的空间限制。从结构布局来看，装置采用方管焊接成型的外框架作为承载主体，框架四周预留透明防护板安装位，既可以直观观察内部所有构件的运动状态，也能避免演示过程中人员触碰运动部件发生危险，框架底部设置可调式支撑脚，能够在不平整的台面上调整水平度，保证曳引轮、导靴等运动部件的对中精度，避免运行过程中出现卡滞或者偏磨问题。

　　顶部的曳引驱动单元采用模块化安装设计，驱动主机、曳引轮、制动组件全部集成在顶部安装板上，安装板与外框架之间采用螺栓连接，不需要现场焊接调整，拆解时只需要拆除固定螺栓就可以将整个驱动单元取下，方便教学过程中逐一拆解展示曳引机构的内部构造，理解制动抱闸的动作逻辑、曳引轮绳槽的摩擦传动原理。轿厢部分采用轻量化框架结构，侧壁预留导靴安装位，与框架立柱上的导轨配合实现垂直方向的精准导向，导靴采用可调式间隙设计，教学过程中可以手动调整导靴与导轨的配合间隙，直观感受间隙过大导致的轿厢晃动、间隙过小导致的运行阻力增大等实际工程中常见的安装问题，轿厢门侧设置简化的门刀联动结构，虽然是缩小比例模型，但完整还原了轿厢门与层门的联动逻辑，

　　能够演示平层状态下门机带动厅轿门同步开启的动作过程。对重组件布置在轿厢侧的立柱旁，通过曳引钢丝绳与轿厢连接，对重块采用可增减的叠片式设计，教学过程中可以通过增减对重片的数量，测试不同对重重量下驱动主机的运行电流变化，理解电梯配重的平衡原理，掌握对重重量匹配的计算逻辑，这部分也是电梯安装调试过程中的核心参数调整环节。井道内部的行程触发组件采用分层布置设计，在底层、顶层以及模拟楼层位置设置触发开关，能够演示电梯的平层停靠、上下极限位置保护等功能，所有开关的安装位置都预留长条形调节孔，可以手动调整开关的触发位置，模拟安装过程中平层精度的调整流程，让学习者理解平层感应器位置调整对停靠精度的影响。从安装边界来看，

　　整套装置的外轮廓尺寸控制在常规实训台面的承载范围内，整体重量不超过普通实训台的承重上限，不需要额外做地面加固，外接电源采用常规民用低压供电，不需要布设工业动力线路，适配普通教学场所的供电条件。在功能设计上，这套装置没有追求商用电梯的复杂控制逻辑，而是把核心的机械结构部分做了全透明化展示，所有运动构件都没有做封闭式遮挡，学习者可以直接观察到电梯运行过程中曳引轮转动、钢丝绳牵引、轿厢沿导轨滑动、对重反向运动、门刀联动开门的全部动作过程，相比纯图纸教学或者视频演示，能够更直观建立电梯机械系统的空间结构认知。设计过程中特意简化了冗余的装饰性结构，所有构件都采用工业现场实际使用的标准件按比例缩小，导轨采用标准小型导轨型材，导靴、钢丝绳、紧固件都和实际电梯使用的零件结构一致，只是尺寸做了等比例缩小，避免教学模型和实际工程构件出现结构差异，导致学习者到现场实操时出现认知偏差。框架的连接节点全部采用可拆卸设计，没有采用永久焊接的封闭结构，教学过程中可以根据实训需求，逐层拆解轿厢、对重、驱动主机、导轨、层门等组件，完成装配顺序训练、安装精度调整、故障排查等多个实训科目，比如可以人为设置导靴间隙偏差、钢丝绳张紧度不一致、平层开关位置偏移等常见故障，让学习者通过观察运行状态排查问题点，掌握实际维保过程中的故障排查思路。
