直角传动微型往复活塞式压缩机结构

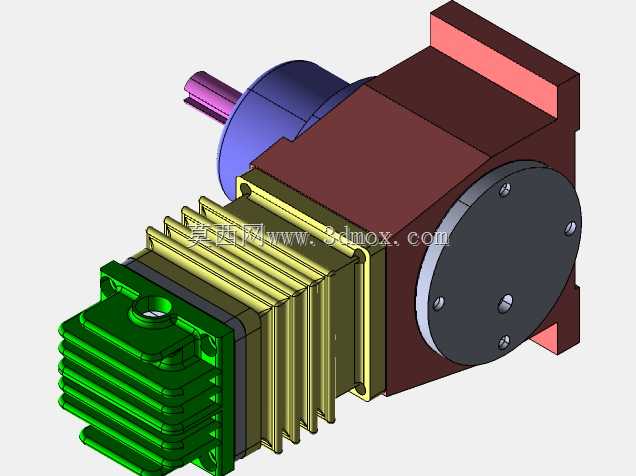

　　这款直角布局的微型活塞压缩机，核心适配小型气动系统的分散式气源供给场景，常见于桌面级自动化工位的小型气动执行件驱动、便携检测设备的正压供气、小型实验装置的稳压气源配套，也可集成到小型制冷模组、医疗雾化设备、手持气动工具的动力单元中，相比同轴布局的同排量机型，直角传动结构能大幅压缩轴向安装空间，适配安装面局促、动力输入方向与压缩腔输出方向垂直的设备集成需求。从结构设计逻辑来看，动力输入端采用标准轴伸结构，可直接匹配伺服电机、直流减速电机的输出轴，传动段通过直角换向结构将旋转动力传递至活塞曲柄机构，省去了外接联轴器、转向齿轮箱的额外安装空间，曲轴箱部分采用一体化铸造型腔设计，既保证曲柄连杆机构的运行同轴度，也预留了润滑油存储的密闭腔室，

　　避免运行过程中润滑油渗漏污染压缩气体。压缩腔外侧设计了密集的散热鳍片结构，鳍片走向顺着设备运行时的自然气流方向排布，无需额外加装散热风扇即可满足连续运行的散热需求，活塞端采用多级密封环结构，进气阀片与排气阀片集成在阀板组件上，减少了外接管路的连接节点，降低压缩气体的泄漏概率。安装边界方面，动力输入端的轴伸直径、键槽尺寸符合微型动力传输的通用标准，可直接适配市面上多数小型驱动电机的输出接口，机身尾部的安装法兰采用标准孔位布局，四个安装孔的中心距、螺纹深度经过匹配校验，既可以通过法兰面直接固定在设备安装立板上，也可以通过底部的安装脚固定在水平安装基座上，压缩腔的排气口采用标准管螺纹接口，可直接连接快插气管接头，无需额外加工转接接口。

　　设计过程中针对各部件的装配公差做了匹配优化：曲柄连杆机构的转动副预留了合理的运行间隙，既避免间隙过大导致的运行振动、噪音超标，也防止间隙过小导致热胀后出现卡滞；散热鳍片的厚度、间距经过热传导仿真校验，在保证壳体结构强度的前提下最大化散热面积，连续运行两小时后壳体表面温度可稳定在合理区间，不会出现过热导致的密封件老化加速问题；端盖的固定螺栓采用均匀排布方式，保证密封面的压力均匀分布，避免局部压力不足导致的漏气、渗油问题。实际选型适配时，可根据所需的排气压力、排气量需求匹配对应功率的驱动电机，机身的安装孔位具备一定的通用性，可直接替换同安装尺寸的老旧微型压缩机，无需对原有设备的安装结构做改造。

　　直角传动的结构设计也让动力输入轴的受力方向更合理，相比同轴结构，电机轴不会承受活塞往复运动带来的轴向冲击力，能有效延长驱动电机的轴承使用寿命，降低设备长期运行的维护成本。压缩腔的活塞行程、缸径经过参数匹配，在保证足够排气量的前提下控制了活塞往复运动的线速度，减少密封环的磨损速度，延长整机的无故障运行时长。整体结构没有冗余的外接部件，所有功能组件都集成在主机机身内部，集成到终端设备时只需连接驱动电源、排气气管即可投入使用，大幅降低终端设备的装配复杂度。
