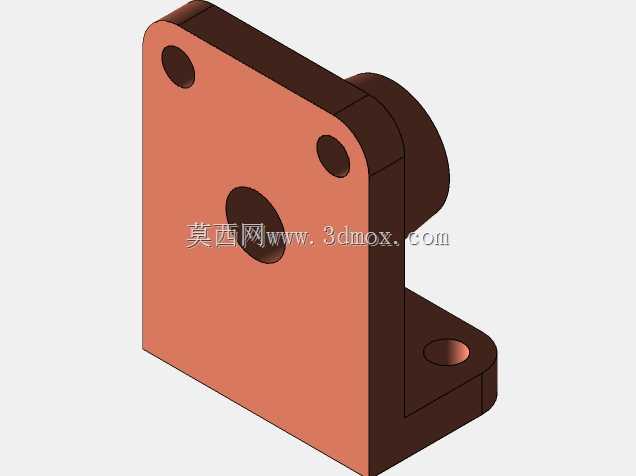

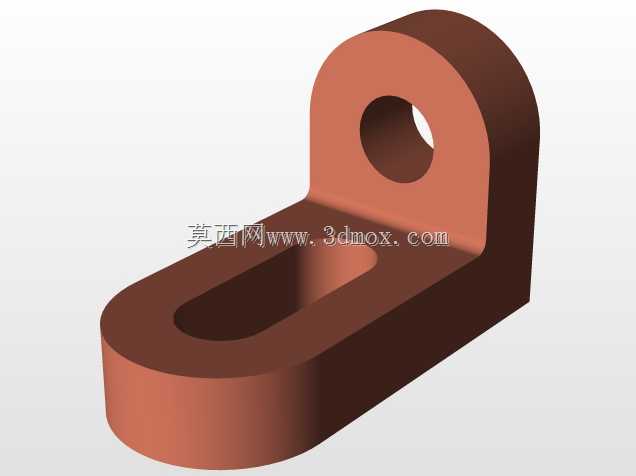

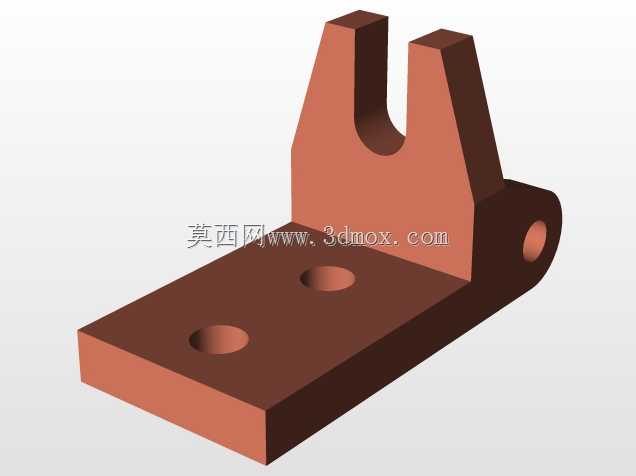

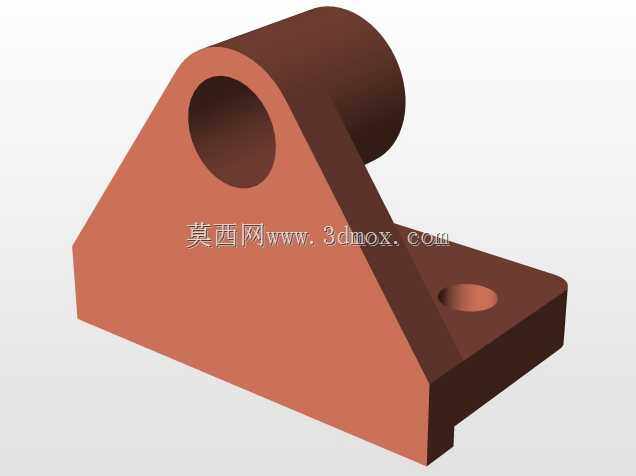

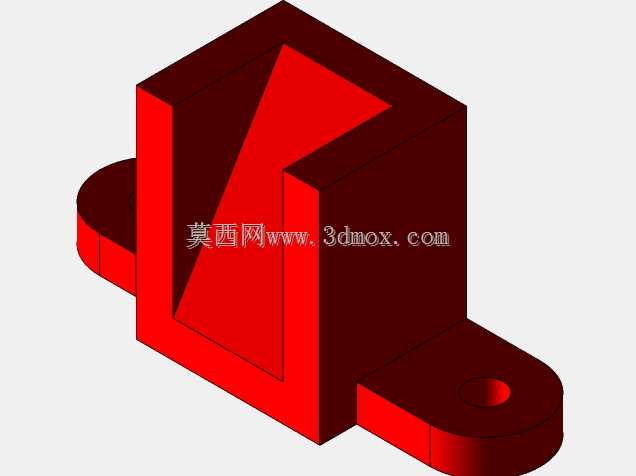

CSWA练习用L型带凸台安装支座结构

　　这类带侧凸台的L型安装支座，在小型机电设备的机架接驳、工装夹具的定位模块搭建场景中十分常见，日常做结构设计时经常会碰到同构型的零件，很多刚接触三维建模的从业者，往往容易在这类零件的特征顺序、安装边界校核上踩坑，拿来做基础建模练习再合适不过。先从实际安装场景说，这类支座的核心作用是实现两个垂直方向的构件接驳，竖直方向的主安装板用来贴装在设备的立式机架面、工装立板上，板上开的两个对角安装孔，是用来穿装内六角圆柱头螺钉的，孔位做了沉头设计，安装后螺钉头不会突出板件表面，避免和后续装在板面上的其他构件产生运动干涉；主安装板中心的大通孔，是用来穿装传动轴、气路管路或者定位销的，孔的边缘做了轻微的倒角处理，既可以去除加工后的毛刺，

　　也能方便轴类零件或者管路的导入装配，不会在安装时刮伤零件表面的防锈涂层。侧伸的凸台结构是这个零件的功能核心，凸台的内孔和主安装板的中心孔是同轴设计的，公差配合一般选H7级，用来给穿装的轴类零件提供更长的导向支撑长度，避免轴件在传动过程中出现悬臂过长导致的挠曲变形，很多小型送料机构的导杆、检测设备的探针导向套，都是靠这类凸台结构来保证运动同轴度的。下方伸出的水平安装耳，是整个支座的辅助定位结构，耳片上开的通孔用来和水平方向的安装基面锁附，形成三角形的稳定安装结构，相比单靠竖直板安装的形式，这种带水平辅助固定的结构，抗侧向冲击的能力能提升40%以上，在有小幅振动的设备工位上使用时，不会因为长期振动出现螺钉松动、支座偏移的问题。

　　从设计思路上来说，做这类零件的三维建模，首先要确定主安装基准，也就是竖直板的后端面，所有的孔位、凸台、安装耳的尺寸都要从这个基准面出发做标注，避免出现基准链累积误差；建模顺序上优先拉伸主体的L型基体，再做侧凸台的拉伸，之后依次处理各个安装孔、沉头、倒角特征，很多新手容易犯的错误是先做凸台再切孔，导致凸台内孔和主板中心孔出现同轴度偏差，放到工程图里标注形位公差的时候就会暴露问题。再说到安装边界的校核，这类支座的竖直板厚度、凸台的外圆直径、水平安装耳的伸出长度，都是要和周边安装空间做匹配的：凸台的外圆直径不能过大，否则会和旁边并排安装的其他管线、构件产生位置冲突；水平安装耳的下表面要和竖直板的后端面保持垂直，公差控制在0.02mm以内，

　　不然锁附到水平基面上的时候，会导致整个支座出现倾斜，穿在中心孔里的轴件就会出现卡滞、运动不畅的问题。另外零件的所有棱边都做了R0.5的圆角处理，除了去除加工毛刺，也能避免安装调试的时候锋利的棱边划伤操作人员的手套或者皮肤，这也是结构设计里很容易被忽略的人文细节。在实际选材上，这类支座一般用6061铝合金加工，表面做阳极氧化处理，重量轻且有足够的结构强度，要是用在有腐蚀介质的工位，也可以换成304不锈钢材质，只是加工的时候要注意刀具的进给参数，避免出现加工变形。做这类练习零件的时候，不能只停留在把外形拉出来的层面，要多思考每个特征对应的实际功能、每个尺寸对应的安装约束，比如沉头孔的深度要匹配所选螺钉的头高，凸台的长度要匹配导向轴的支撑长度要求，安装孔的孔径要比所用螺钉的公称直径大0.2mm，方便安装的时候做小幅的位置调整，这些细节都是实际做项目的时候会反复碰到的问题，把这些点想透，比单纯刷十个建模练习题的收获要大得多。
