立式机球射击装置三维结构设计

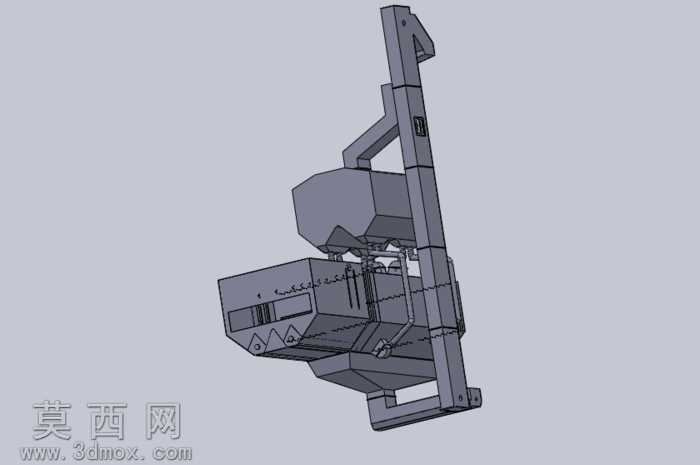

该立式机球射击装置采用SolidWorks完成全参数化三维建模，整体采用立式框架布局，以高强度型材作为主支撑机架，通过一体化建模保证各部件装配精度。建模过程中先完成主体立柱的基准搭建，依次装配弹射执行模块、球料存储模块、触发联动机构，所有零件均采用实体特征建模，对关键传动部位添加了配合约束，可直接用于运动仿真验证。渲染阶段采用哑光金属材质模拟机架的工业质感，对弹射拨片、联动转轴等运动部件赋予高碳钢材质，通过环境光遮蔽效果突出结构层次，清晰展示各部件的装配关系与空间位置。结构设计上，立式立柱集成了导向滑槽与安装基准，弹射模块采用曲柄滑块联动结构，可将旋转动力转化为直线击发力，球料存储仓与送料轨道一体成型，保证球体顺畅输送至击发位，触发机构采用杠杆式设计，可实现击发动作的快速响应。设计思路围绕小型弹射装置的稳定性与可维护性展开，将动力单元、执行单元、供料单元沿立式机架分层布置，既压缩了整体占地面积，也便于后期对各模块进行单独调试与零件更换，所有连接部位均设计了标准安装孔位，可适配不同规格的动力元件，模型预留了运动仿真的干涉检查空间，可通过修改参数调整击发行程与弹射力度，满足不同使用场景的性能需求。
