垂直式快速夹钳工装夹具结构设计

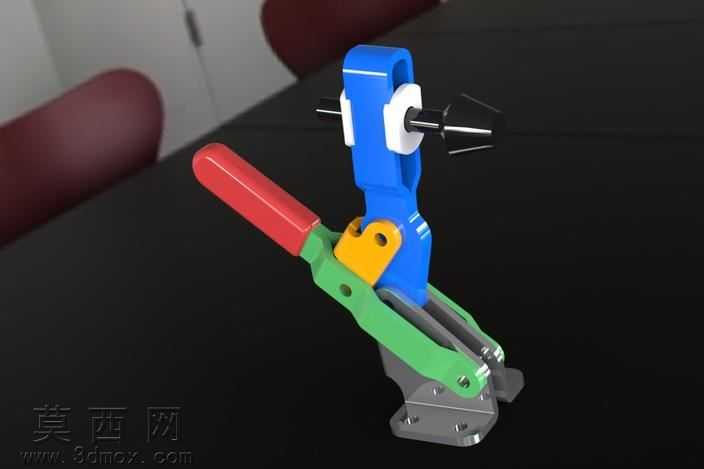

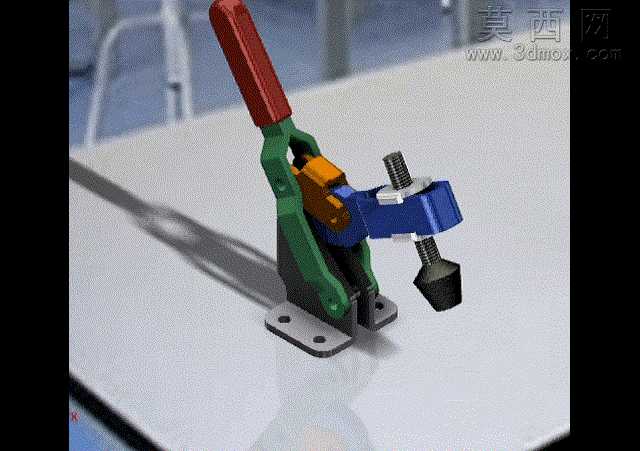

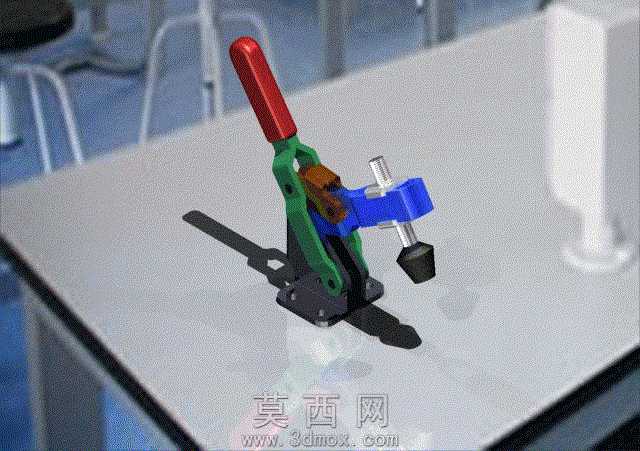

本作品为垂直式手动快速夹钳的三维参数化模型，建模过程采用SolidWorks软件完成全零件级建模与虚拟装配，整体结构还原了工业级快速夹钳的真实运动逻辑与装配关系。建模阶段首先对夹钳的各组成部件进行拆分建模：底部安装底座采用带沉头孔的平板式结构，建模时严格按照实际安装孔位的间距、孔径参数绘制草图，通过拉伸凸台生成底座实体，对安装孔做沉头孔特征处理，保证底座与工作台面安装时的贴合度；手柄部分采用符合人体工学的长条形握持结构，建模时对握持段做圆角过渡处理，模拟真实产品的防滑握持设计；连杆传动组作为夹钳的核心运动部件，建模时严格按照四连杆机构的运动轨迹约束各杆件的铰接点位置，通过同轴心、重合等装配配合关系，保证手柄下压时夹臂可同步完成压紧动作，锁止状态下可形成稳定的力学自锁结构，避免压紧过程中出现松脱问题；压头部分采用可调式螺杆结构，建模时为螺杆添加真实的螺纹特征，压头端部做橡胶防滑垫的包覆结构模拟，既可以适配不同厚度的被压紧工件，也能避免压伤工件表面。材质与渲染阶段，针对不同部件的实际材质做对应材质赋予：手柄部分赋予红色酚醛塑料材质，调整材质的粗糙度参数模拟磨砂防滑的塑料质感；夹臂、连杆等受力金属部件赋予绿色喷塑金属材质，添加细微的颗粒质感还原工业五金件的表面处理效果；铰接销轴、调节螺杆等标准件赋予镀锌亮面金属材质，调整反射参数模拟金属件的光泽感；底座部分赋予哑光铸铁材质，还原铸造五金件的厚重质感；压头橡胶垫赋予黑色哑光橡胶材质，调整材质的弹性质感参数。渲染阶段采用工作室柔光环境，添加柔和的地面阴影效果，多角度展示夹钳的张开状态、锁止压紧状态的结构形态，清晰呈现各部件的装配关系与运动逻辑。设计思路上，该夹钳结构充分利用四连杆机构的死点自锁特性，仅需手动扳动手柄即可完成快速压紧与释放动作，相比传统螺栓压紧方式可大幅提升工装装夹效率，底部的双安装孔设计可将夹钳稳定固定在工装台面、焊接工作台、装配流水线工位上，可调式压头螺杆可根据工件厚度灵活调整压紧行程，适配不同尺寸工件的装夹需求，整体结构紧凑、操作省力，可广泛应用于焊接工装、木工加工、零部件装配、工件检测等场景的快速固定作业。
