手动式易拉罐压扁压实装置结构设计

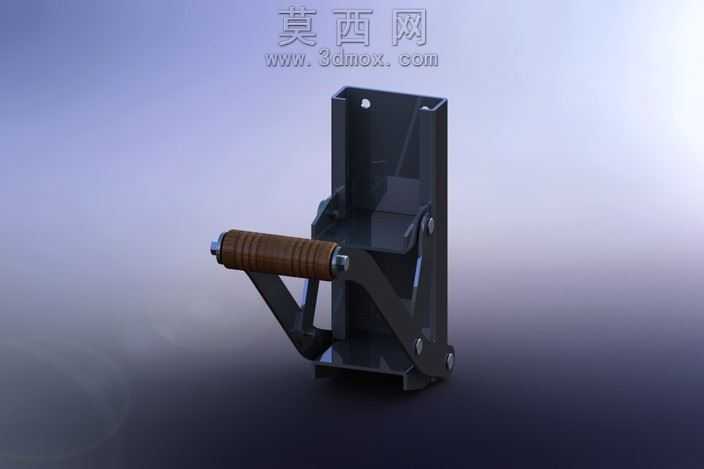

本作品为手动式易拉罐压扁压实装置，整体采用三维建模软件完成全参数化设计，建模过程中对各零部件的装配公差、运动干涉进行了反复校验，确保机构运动逻辑顺畅无卡滞。模型渲染阶段采用哑光金属材质模拟装置主体的冷轧钢板结构，对握持手柄部分赋予防滑橡胶纹理材质，通过布光调整凸显金属板材的折弯棱角、铰接部位的转轴细节，整体渲染效果还原了实物的工业质感。从结构设计来看，装置主体采用U型立式钣金支架作为承载基础，支架背部预留安装孔位可固定于墙面或工作台面，充分节省使用空间；核心压合机构采用杠杆增力结构，通过多组铰接连杆将手柄的手动输入力放大，传递至前端压合工作面，可轻松将空置的铝制易拉罐压至扁平状态，大幅减少废弃易拉罐的存放占用空间。设计过程中充分考虑使用安全性与操作便捷性，手柄采用符合人体工学的圆柱造型，表面增设防滑纹路提升握持摩擦力，铰接点位均采用销轴加防松结构，避免长期使用后出现松动脱落问题；压合工作面设置防滑定位结构，防止易拉罐在压合过程中弹出移位。整体结构无复杂电子元器件，纯机械结构可靠性高，维护成本极低，既适合家庭日常废弃饮料罐收纳处理使用，也可应用于小型废品回收站点的初步压缩作业，设计过程中对钣金折弯角度、连杆行程参数进行了多轮优化，在保证压合行程足够的前提下尽可能缩小装置整体体积，兼顾实用性与空间适配性，所有零部件均可采用常规钣金加工、标准紧固件装配实现量产，具备较高的落地可行性。
