台式龙门结构数控等离子切割设备

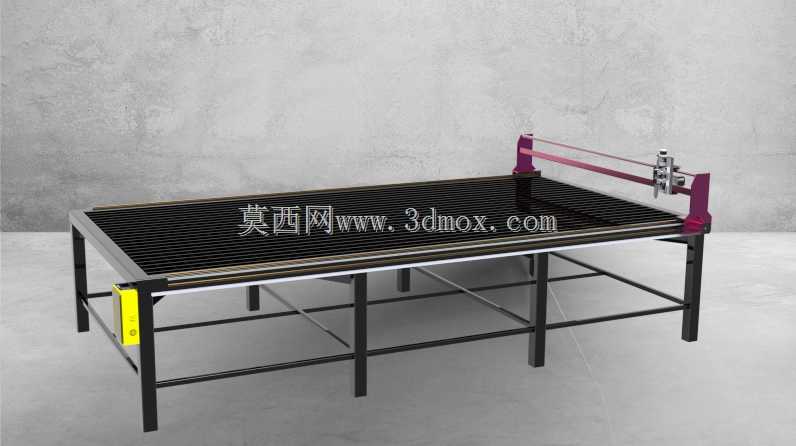

　　这款台式龙门结构的等离子切割设备，主要面向中小型钣金加工车间、五金制品厂、广告标识制作工坊的金属板材下料场景，可覆盖碳钢、不锈钢、镀锌板、铜板等多种导电金属板材的异形轮廓切割作业，替代传统手工划线、砂轮切割的低效加工模式，也能适配小型钢结构件的预制下料工序，在通风管道制作、机箱机柜生产、铁艺构件加工领域都有广泛的使用空间。设备整体采用台式落地布局，切割工作台为栅格承托结构，栅格条采用可拆卸更换的耐磨铸铁材质，切割过程中产生的熔渣可直接透过栅格间隙落入下方集渣槽，日常清理时仅需抽出集渣槽即可完成废渣清运，无需拆解工作台主体结构，大幅降低日常维护的工时消耗。龙门横梁采用矩形钢管焊接后去应力处理的结构形式，横梁导轨安装面经过铣削精加工，

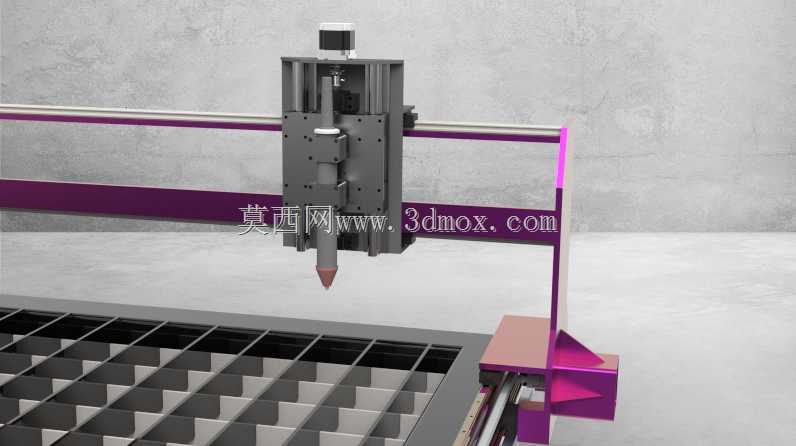

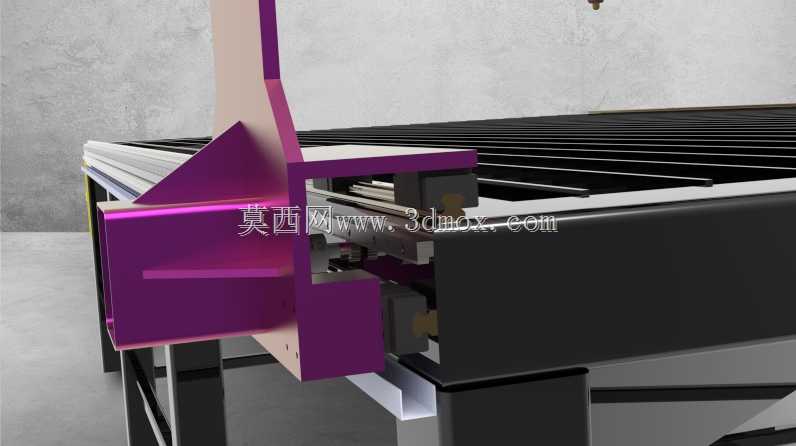

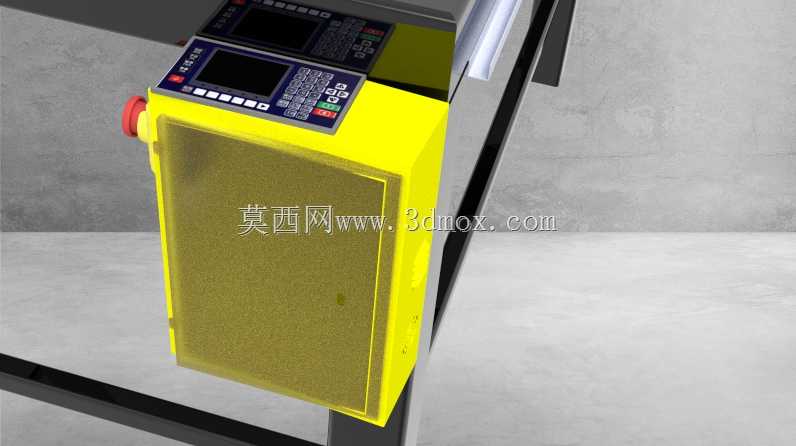

　　保证直线度公差控制在每米0.1mm以内，横向移动的割炬安装座搭载直线导轨副与同步带传动结构，可实现割炬沿横梁方向的平稳往复移动，纵向移动则依托工作台两侧的平行导轨完成，双轴配合可实现平面内任意直线、圆弧、不规则曲线的走刀轨迹，满足复杂异形零件的一次成型切割需求。割炬升降机构采用导向轴加丝杆传动的结构，可根据板材厚度自动调整割炬与板材表面的距离，配合等离子电源的弧压反馈功能，全程保持割嘴与工件的最佳起弧高度，避免因板材翘曲、表面不平整导致的割嘴碰撞损坏或者切割断弧问题。设备侧边设置的电气安装仓采用分层布局，强电回路与弱电控制回路分开布线，减少等离子起弧时的高频信号对控制单元的干扰，仓体预留散热通风孔与防尘滤网，

　　既保证内部元器件的散热需求，也能阻挡切割产生的金属粉尘进入仓内附着在电路板上，降低电气故障的发生概率。设备支腿采用方管焊接结构，支腿底部设置可调脚杯，可根据车间地面的平整度调整各个支腿的高度，保证工作台面的整体水平度，避免因台面倾斜导致龙门移动时出现卡顿、轨迹偏移的问题。从安装边界来看，设备整体占地长度适配常规4米幅面板材的切割需求，宽度方向预留1.2米的操作维护通道即可满足日常上下料、设备检修的空间要求，设备总高度控制在1.8米以内，适配常规厂房的层高条件，无需额外做地基处理，放置在硬化的水泥地面上调整好水平度即可接电接气投入使用，相比大型龙门式等离子切割设备，对车间场地的要求更低，更适合中小型加工场所的灵活布置。在功能设计上，

　　设备的操作端设置在龙门侧方的可移动支架上，操作人员可站在设备侧边随时观察切割状态，紧急情况下可快速触碰到急停按钮切断设备运行；栅格工作台的承载能力可满足10mm以内厚度板材的平铺放置，切割时板材不会因为自身重量出现下挠变形，保证切割面的垂直度与尺寸精度。传动部位的所有导轨副都配备防尘折布罩，可阻挡切割过程中飞溅的熔渣、金属粉尘附着在导轨表面，避免导轨出现过早磨损，延长传动部件的使用寿命。气路管线采用拖链收纳布置，所有气管、电缆都沿拖链内部分槽排布，随龙门移动时不会出现管线拖拽、缠绕、磨损的问题，减少气路漏气、线路破损的故障点。这款设备的设计思路完全围绕中小批量金属切割的实际需求出发，没有冗余的复杂功能，整体结构简单可靠，维护成本低，操作人员仅需经过基础的数控操作培训即可完成图形导入、参数设置、切割启动的全流程操作，不需要专业的编程人员值守，非常适合加工品类杂、批量小、交货周期短的加工场景使用，相比激光切割设备的采购与使用成本更低，针对中厚板的切割效率更高，相比手工切割的加工精度与材料利用率有明显提升，可有效降低下料工序的人工劳动强度，提升零件加工的一致性。
