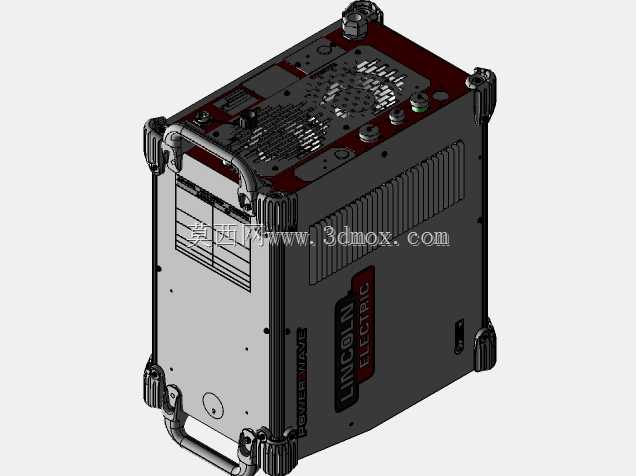

林肯Powerwave系列焊接电源设备结构

　　在船舶制造、重型钢结构加工、工程机械生产这类需要连续高质量弧焊作业的场景里，焊接电源的输出稳定性、结构可靠性直接决定了焊缝成型质量与现场作业效率，本次呈现的林肯Powerwave系列焊接电源结构，完全围绕工业现场严苛使用需求完成三维结构搭建。从设备实际用途来看，该设备作为逆变式弧焊电源核心载体，可适配多种气体保护焊、药芯焊丝焊接工艺，为焊接作业提供稳定的恒压、恒流输出，同时兼容自动化焊接工作站的信号对接需求，既可以单独作为手工焊接电源在车间固定工位使用，也能集成到焊接机器人工作站、自动化焊接专机中作为动力输出单元。

　　从产品功能特性对应的结构设计来看，整机采用框架式承载结构，边角位置设置了全包覆式防撞护角，护角采用高抗冲工程材质，匹配工业现场频繁移位、工位调整时的磕碰防护需求，避免机箱本体受撞击变形；机箱顶部设置了集成式吊环与搬运提手，吊环位置经过重心校核，单台设备移位时无论是采用行车吊装还是人工短距离搬运，都能保持设备平衡，不会出现侧倾风险。机箱侧面开设了阵列式通风散热槽，散热槽的开孔角度经过优化，既可以保证内部逆变模块、整流单元工作时的空气流通量，避免大电流连续作业时内部积热触发过热保护，又能阻挡车间内飞溅的焊渣、大颗粒粉尘直接进入机箱内部，减少内部元器件的积尘故障概率。机箱正面设置了参数调节区域的安装位，预留了显示屏、调节旋钮、快速接头的安装空间，接口位置的排布符合一线焊工的操作习惯，不需要侧身或者大幅度弯腰就能完成参数调整与焊枪、地线的接驳操作。

　　从设计思路层面拆解，整个结构优先考虑工业场景的维护便捷性，机箱侧板采用快拆式连接结构，不需要完全拆解整机框架就能打开侧板完成内部电路板、散热风扇、功率模块的检修更换；内部设置了分层式安装导轨，功率单元、控制板、滤波组件分别固定在不同的安装层，强弱电走线区域做了物理分隔，避免大电流线路对控制信号产生电磁干扰，保证焊接输出参数的稳定性。机箱底部设置了可调式支撑脚，在车间地面不平整的工位，可以通过调整支撑脚高度让设备保持水平放置，避免内部元器件长期处于倾斜受力状态，同时支撑脚采用防滑材质，设备放置到位后不会因为焊接电缆拖拽出现移位。

　　从外形尺寸与安装边界来看，整机外形控制在适合车间狭窄工位摆放的范围，宽度方向预留了与相邻设备的安全间隙，不需要额外占用过大的工位空间；背部的输入电源接口、输出电缆接口、通讯接口都采用下沉式设计，接口突出机箱本体的尺寸控制在安全范围内，设备贴墙放置或者紧靠工作站机架安装时，不会挤压到接口与连接电缆，避免电缆弯折过度出现线芯断裂、绝缘层破损的问题。机箱表面的标识区域预留了品牌标识、警示标识的粘贴位，标识位置处于操作人员的正常视线范围内，作业前可以快速识别设备的额定参数、安全警示内容。整个结构的受力点经过仿真校核，框架主体采用加厚钣金材质，在设备满负荷连续作业、内部元器件重量全部加载的情况下，框架变形量控制在允许范围内，不会因为长期承重出现侧板变形、门体开合卡滞的问题。
